ZOTAC GTX 980 AMP! Omega Edition VGA 쿨링팬(Cooling FAN 85mm / 40mm) x 2개 교체 후기

집에서 사용하는 PC에 장착된 그래픽 카드가 ZOTAC GTX 980 AMP! Omega Edition 인데,

아직 현역으로 사용하기 충분하고, 기능적으로도 전혀 문제 없어 아직도 잘 사용하고 있습니다.

다만 예전에 쿨링팬 날개가 파손되어 쿨링팬만 별도 구입후 셀프로 교체한 적이 있는 제품입니다..

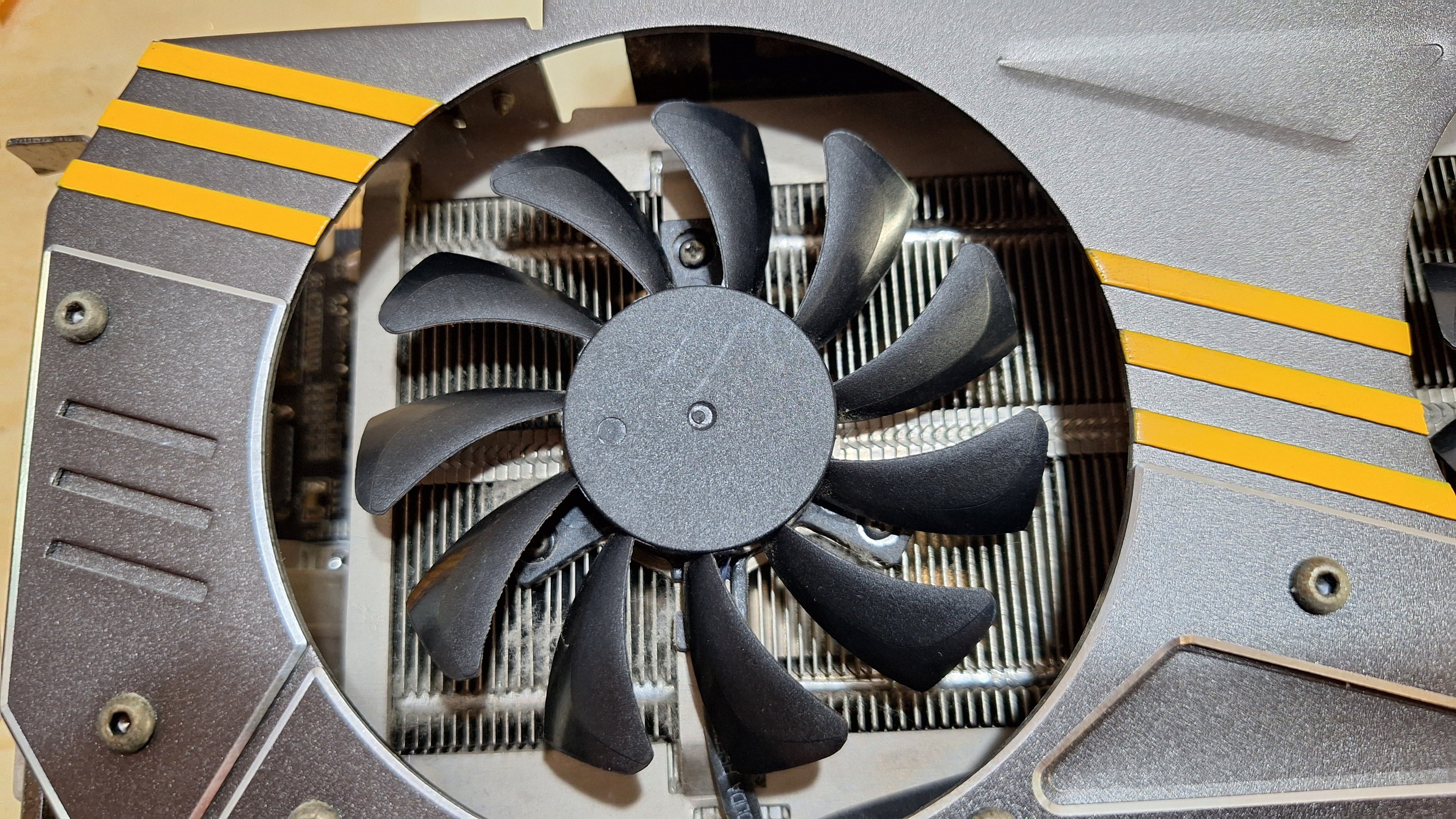

쿨링팬을 셀프로 한번 교체했던 ZOTAC GTX 980 AMP! Omega Edition VGA 실물 입니다.

보시는 바와 같이 셀프로 교체했던 쿨링팬이 달려있는데 순정 팬보다 작은 사이즈입니다..

(팬 사이즈가 75mm인데, 3 FAN 용으로 잘못 구입함)

당시 고정홀 간격 사이즈만 보고 잘못 구입 하였지만, 교환하기 귀찮아서 그냥 장착하고 사용하고 있었어요.

하지만 교체한 팬이 기존 팬보다 사이즈도 작고 전압이 낮아서(기존팬 0.5A, 교체팬 0.16A) 그런지,

풍량이 약해서 게임 실행 시 그래픽카드 GPU 온도가 많이 올라가고,

팬 소음도 심해서 이번에 정품 사이즈 쿨링팬으로 교체하기로 하였습니다.

쿨링팬을 교체하기 위해 가장 먼저 정확한 쿨링팬 사이즈를 알아야 하는데,

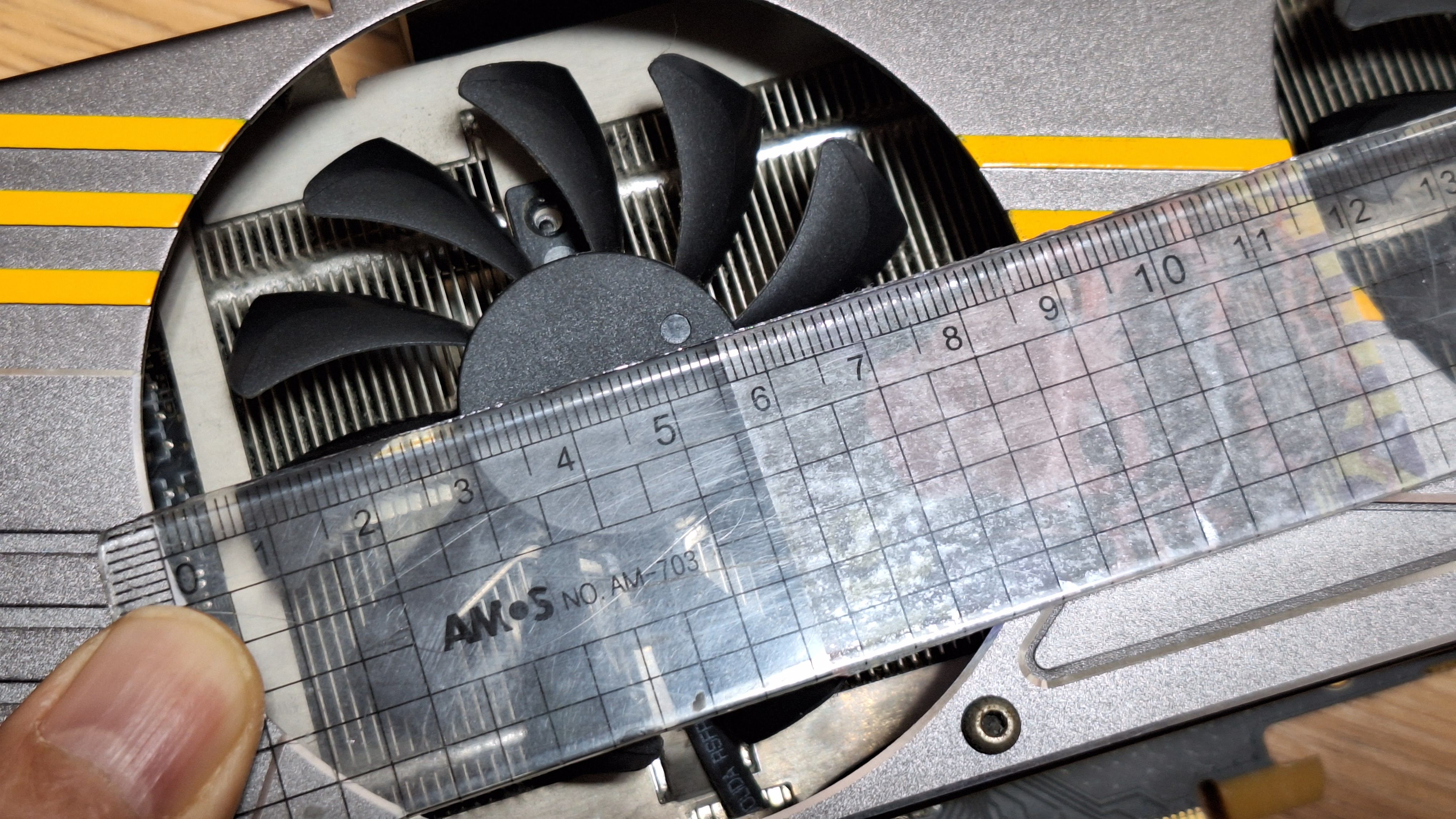

ZOTAC GTX 980 AMP! Omega Edition에  쿨링팬이 장착될 부분의 사이즈를 자로 재보니,

88mm 정도로 측정됩니다.

두 번째로 쿨링팬 고정 나사 홀 간격도 알아야 하는데 40mm로 측정됩니다.

(나사 고정홀 간격은 42mm 와 40mm 두가지 제품이 있습니다)

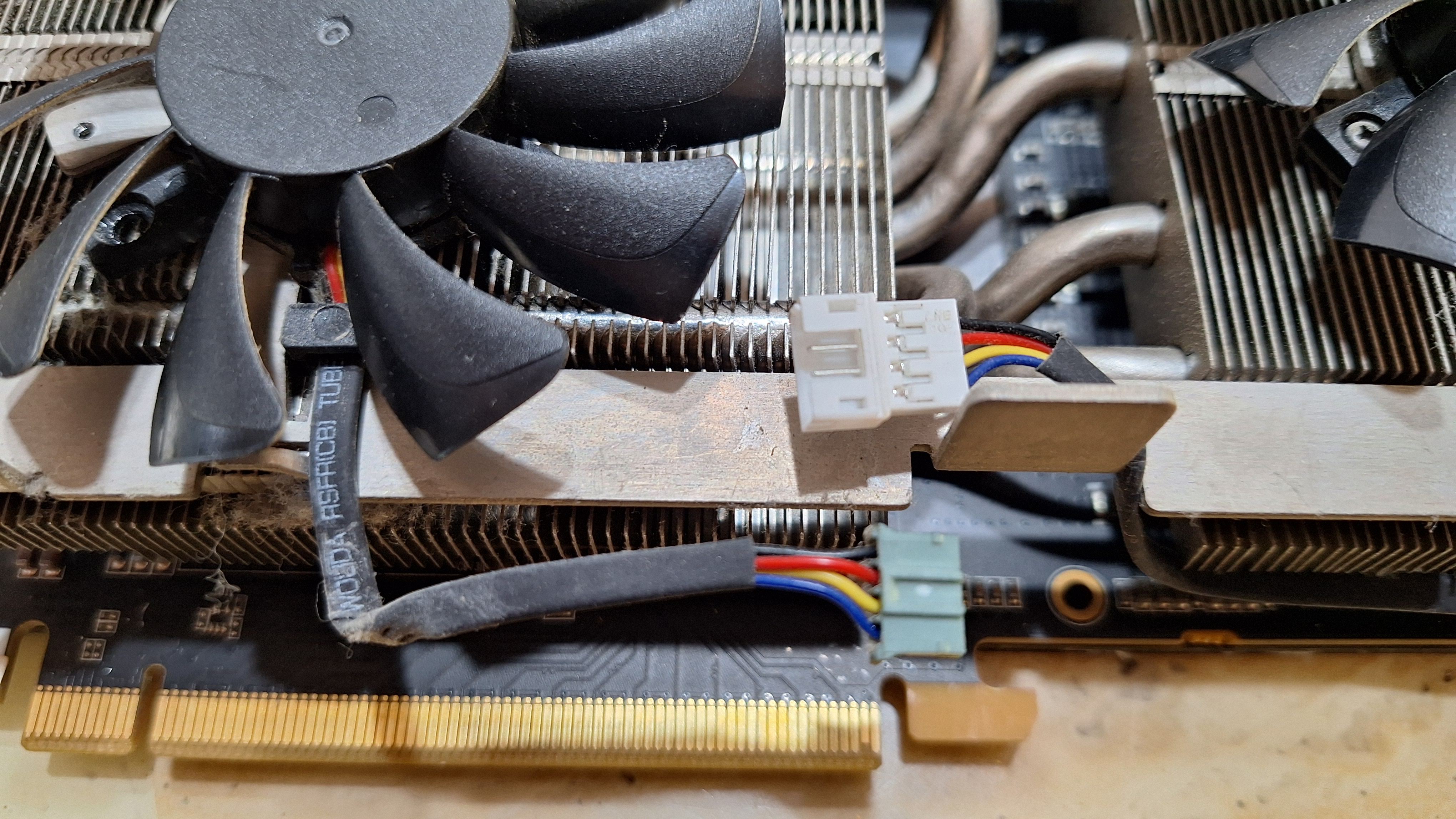

마지막으로 쿨링팬 전원 연결 부분도 확인해야 하는데,

CPU 전원 선과 같은 4Pin 커넥터를 사용하고 있습니다.

쳇 GPT에 물어보니 이렇다고 알려주는데, 쿨링팬이 장착될 홀 사이즈가 88mm 이기 때문에

88mm 보다 작은 사이즈 팬이 필요 합니다. .

그래서 교체용으로 구입해야할 ZOTAC GTX 980 AMP! Omega Edition에 맞는 쿨링팬은 팬 사이즈는

85mm / 나사 홀 간격 40mm, 4Pin PWM 커넥터가 달린 제품 입니다.

알리에서 9,000원 정도에 구입한 쿨링팬이 잘 도착 했습니다.

ZOTAC GTX 980 AMP! Omega Edition에 맞는 팬은 검색되지 않지만,

ZOTAC GTX 1060 / 1070에 맞는 쿨링팬이 규격이 맞아서 구입하게 되었습니다.

다만 구입한 제품의 옵션을 잘못 선택해서 쿨링팬 사이즈 85mm / 나사 홀 간격 42mm 제품이 왔네요 ㅠㅠ

알리에서 구입한 거라 교환받기 번거로워서 나사 홀 부분을 가공해서 장착하기로 했습니다.

팬 교체 시작.........

기존에 장착된 쿨링팬(75mm)을 제거하려면, 먼저 VGA에 장착된 커버를 분리해 주어야 합니다.

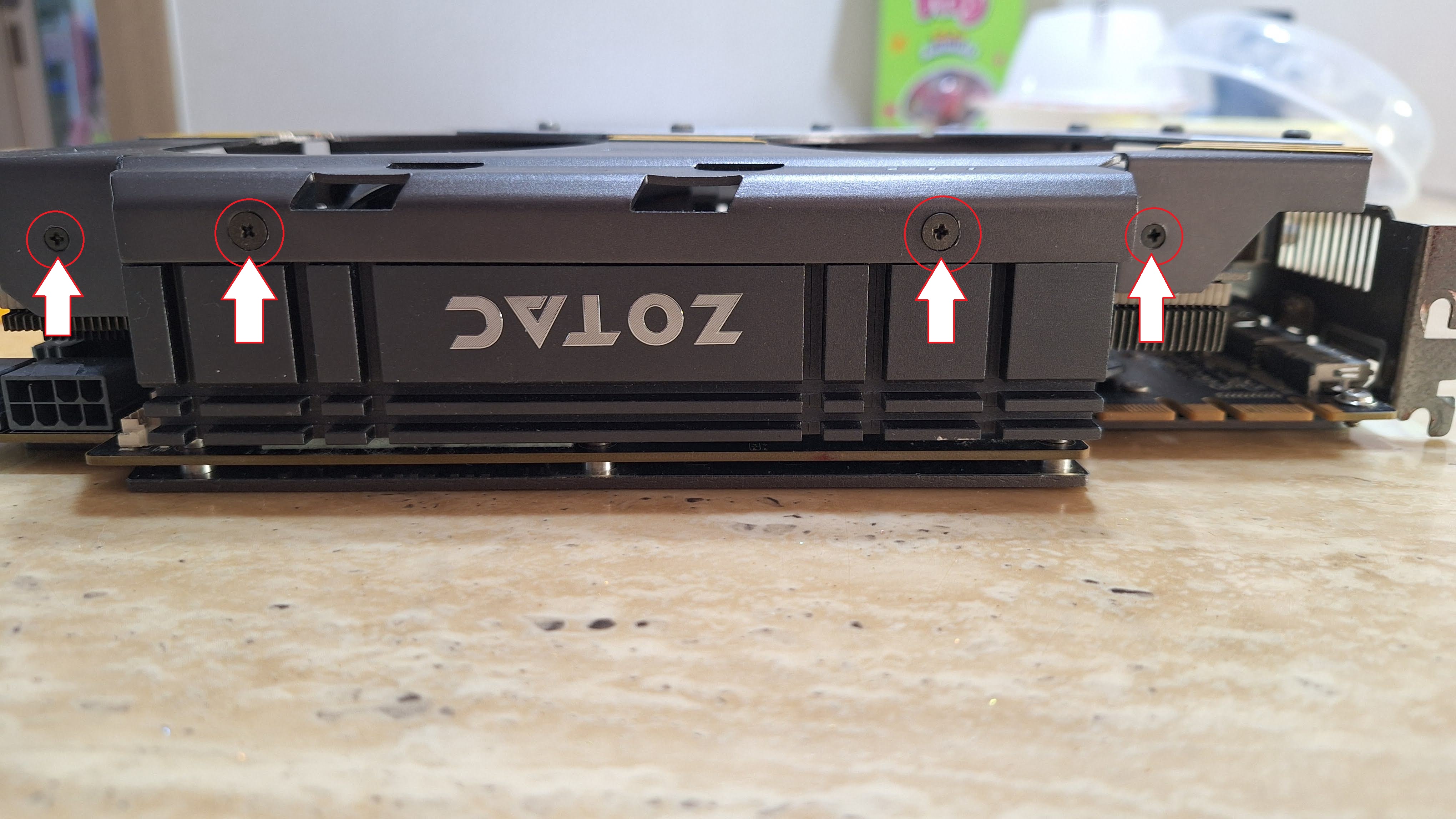

고정나사 6개를 풀어주면, VGA 커버를 분리할 수 있습니다.

그리고 VGA 쿨링팬 고정나사 3개를 풀어서 기존 팬을 떼어내 줍니다.

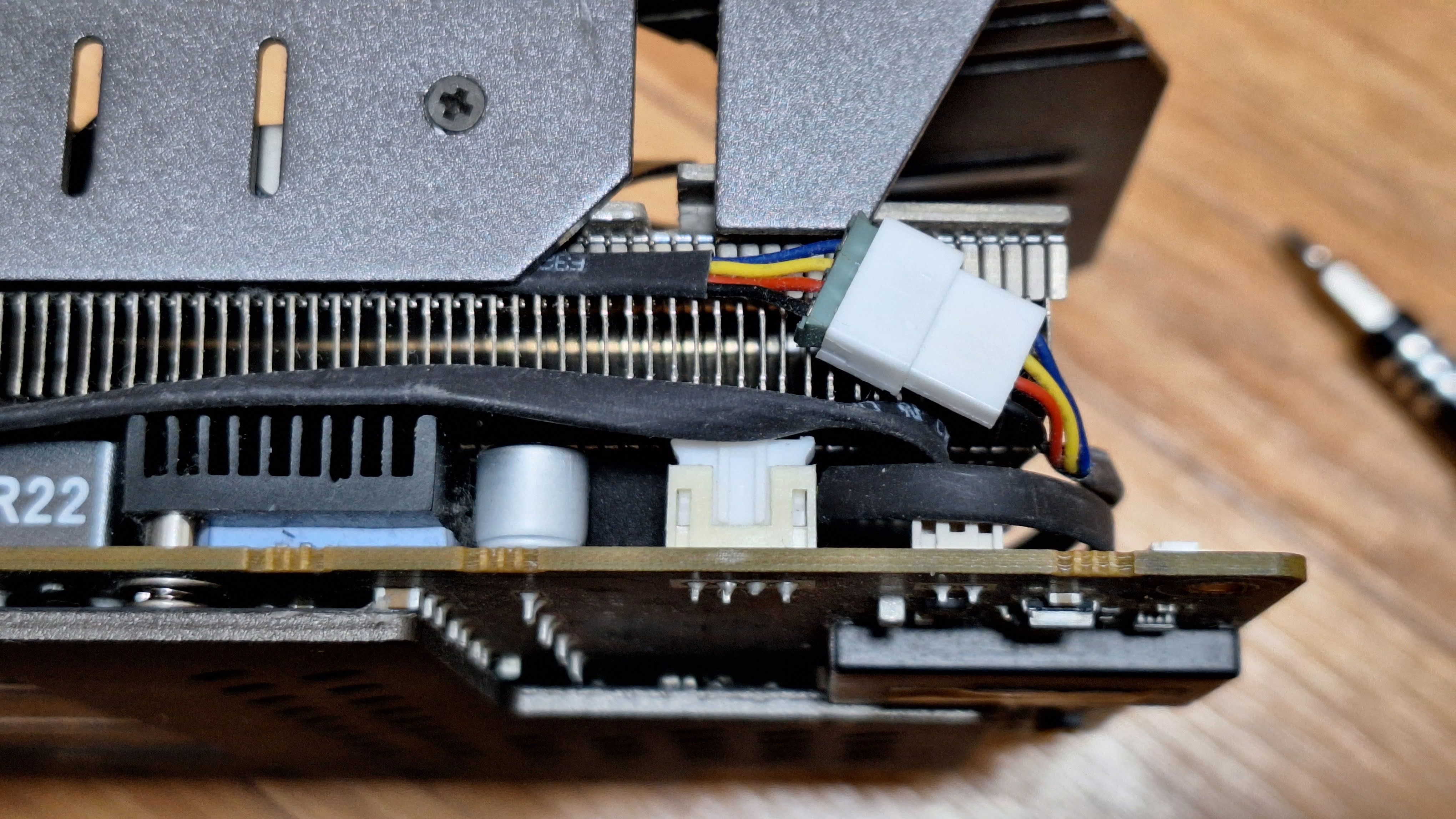

팬과 연결된 4Pin 커넥터도 분리해 줍니다.

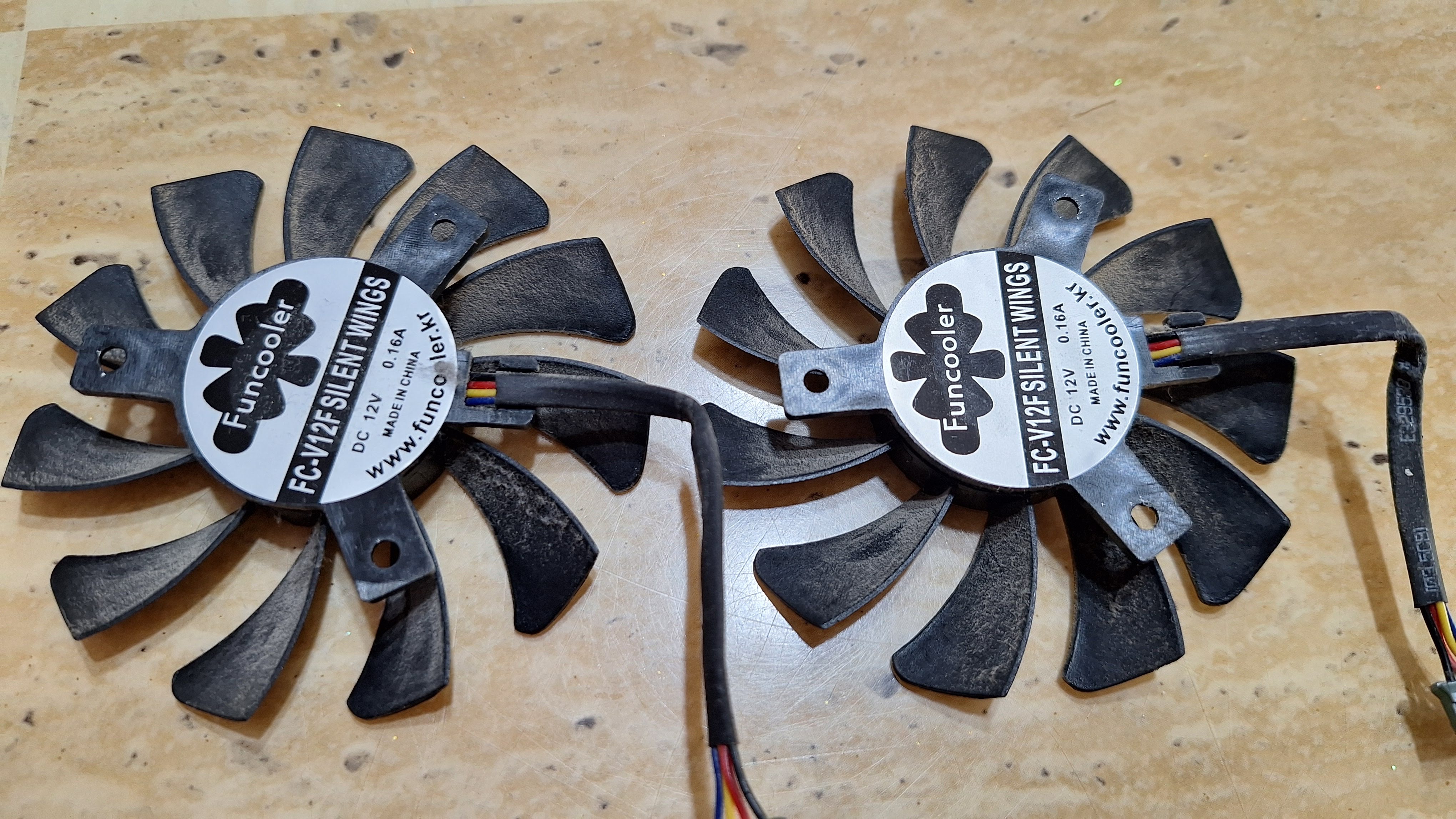

기존 장착되었던 75mm 쿨링팬을 완전히 분리했습니다.

딱 봐도 사이즈 차이가 많이 나네요..

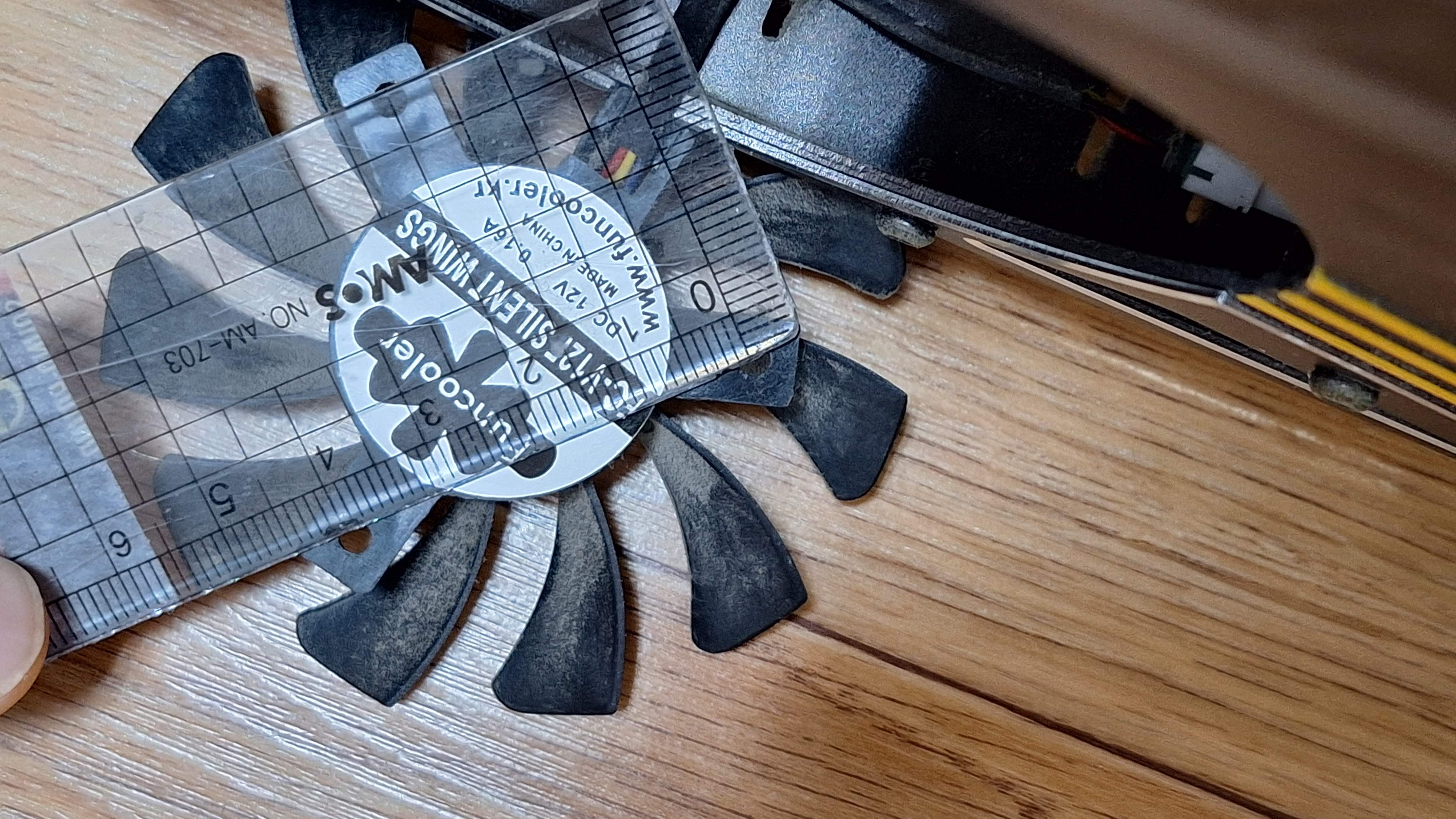

새로 구입한 85mm 쿨링팬은 4Pin, 3Pin으로 구성되어 있습니다.

그래서 4Pin 커넥터 하나만 연결해 주면 됩니다.

이제 고정 나사 홀을 40mm에 맞게 가공해야 합니다.

저는 사무용 커터 칼로 긁어서 작업하였습니다..

아직 안 맞네요.

좀 더 깎아주니 이제 맞습니다..

나사홀 가공은 해당 부분까지 깍아내야 딱 맞으니 참고하시기 바랍니다.

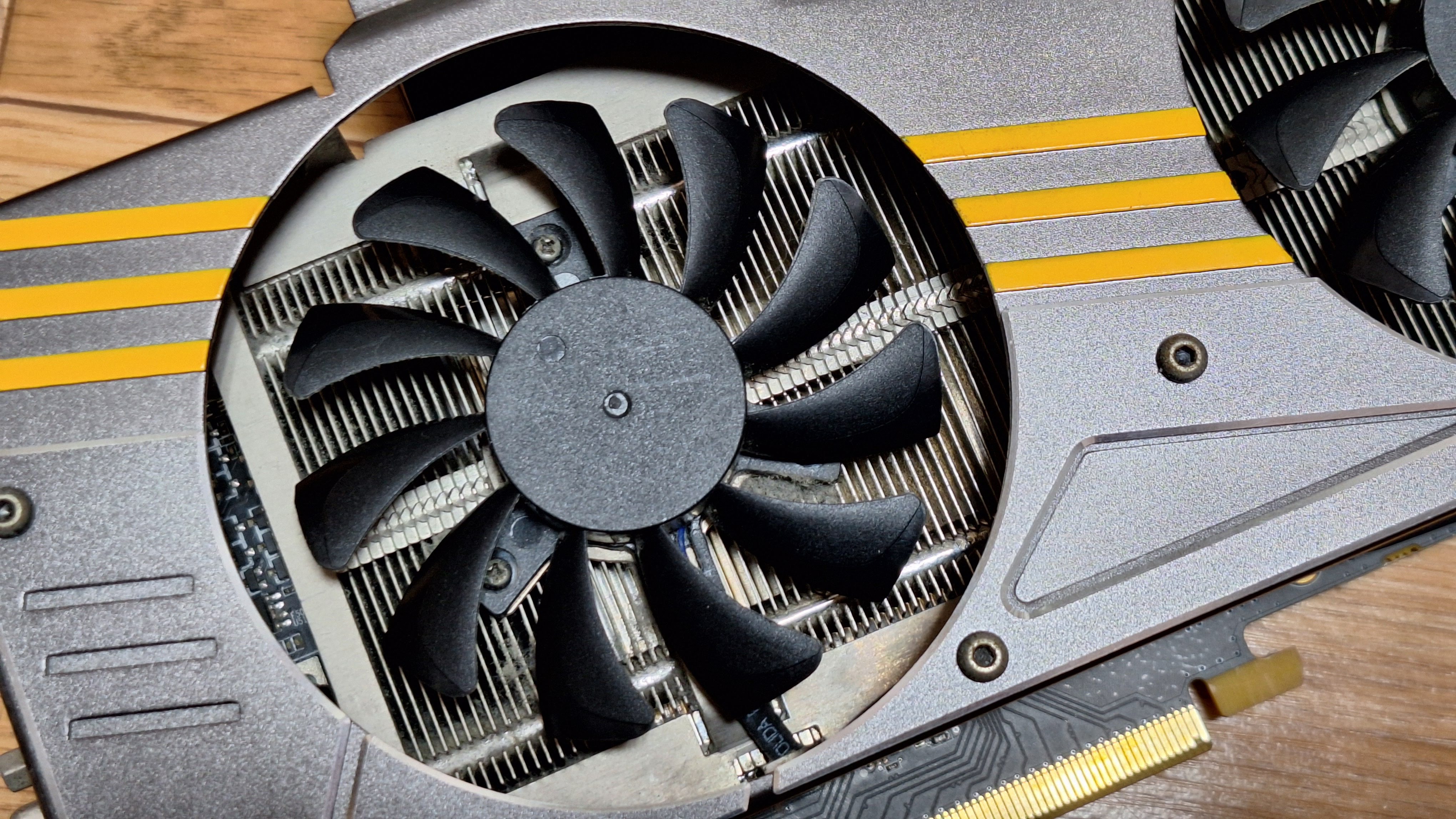

나사 고정 홀 가공이 완료된 쿨링팬을 장착하고 파워 선도 정리해 줍니다..

VGA 커버도 분해 역순으로 조립해 주면 작업이 완료되는데,

커버 작업 시 쿨링팬 전원 선이 집히지 않도록 주의해 주세요..

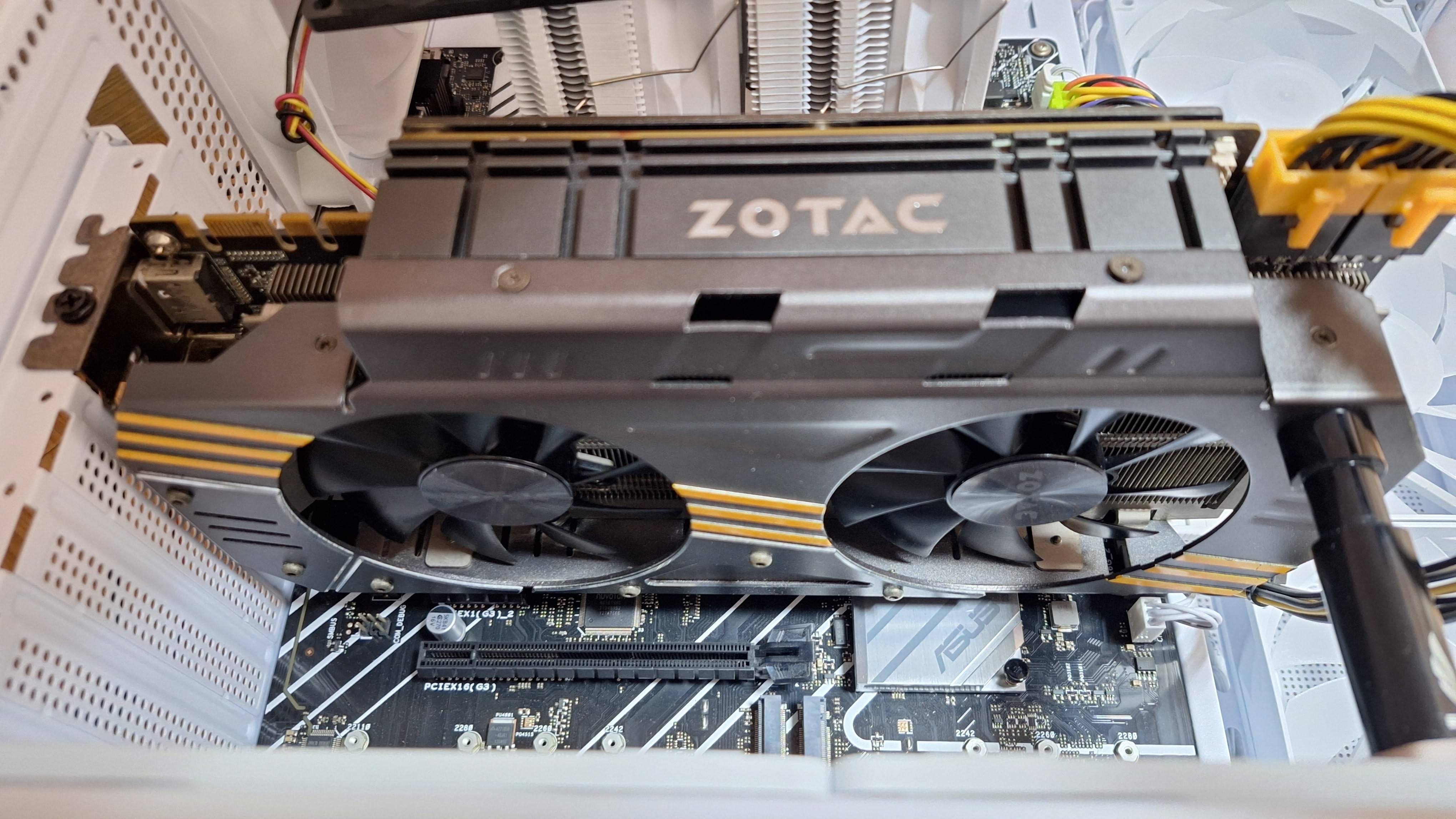

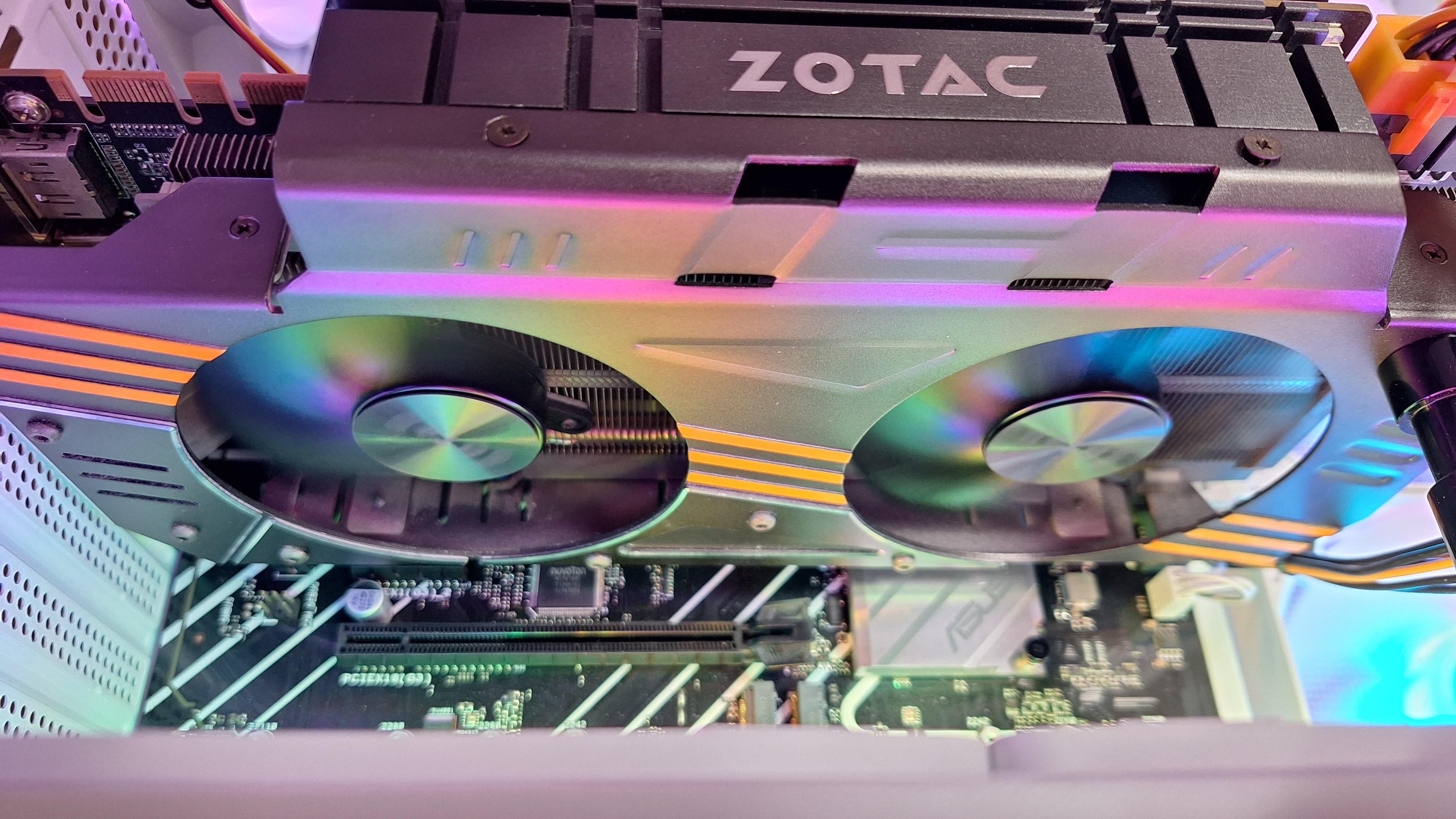

ZOTAC GTX 980 AMP! Omega Edition을 PC에 장착 후 테스트해 보니 잘됩니다.

ZOTAC GTX 980 AMP! Omega Edition 팬교체 #1

왠지 풍량이 약한 거 같아 MSI 애프터버너 프로그램을 이용해서 온도별 풍량을 조절해 봤습니다.

ZOTAC GTX 980 AMP! Omega Edition 제품은 제로 팬 기능은 없지만,

온도에 따른 풍량은 자동으로 조절된다고 합니다.

ZOTAC GTX 980 AMP! Omega Edition 팬교체 #2


풍량이 좀 더 쎄졌습니다.

오래된 그래픽 카드지만 제가 사용하는 범위 내에서는 충분히 현역이고, 오래 사용할 수 있겠네요.


---
