Broadcom MegaRAID LSI 9540-8i 장착된 HOST PC를 원격 모니터링하는 방법 정리

이전 글 #1

MegaRAID 9540-8i 레이드 컨트롤러를 사용해서  N.2 Mvme SSD 2개를 RAID 1(미러링)로 구성해서

윈도우를 설치하는 방법

https://isgkorea.tistory.com/400

MegaRAID 9540-8i 컨트롤러를 사용, M.2 Nvme SSD x 2EA RAID 1(미러링)으로 구성해서 OS 설치하기


이전 글 #2

Broadcom MegaRAID 9540-8i 컨트롤러를 사용, M.2 Nvme SSD x 2EA RAID 1(미러링)으로 구성해서

OS 설치후, Web GUI로 모니터링 하기

https://isgkorea.tistory.com/401

MegaRAID 9540-8i 컨트롤러를 사용, M.2 Nvme SSD x 2EA RAID 1(미러링)으로 구성해서 OS 설치후, Web GUI로 모니

---

이전 글에서는 Broadcom MegaRAID 9540-8i 레이드 컨트롤러에 M.2 Nvme SSD를 연결해서

RAID 1(미러링)을 구성하고 모니터링하는 방법을 알아봤는데요,

이번엔 별도의 모니터링 PC에서 MegaRAID RAID 컨트롤러가 장착된 PC를 원격으로 모니터링하는

방법을 살펴보도록 하겠습니다.

원격 모니터링을 하기 위해서는 네크워크 스위치를 통해

모니터링 PC와 호스트 PC가 서로 연결되어 있어야 합니다.

원격 모니터링을 설정 하기 위해, 가장 먼저 호스트 PC에서 기본 설정을 해주어야 하는데,

각각의 호스트 PC에 이전 글 #2 와같이, 같은 버전의 LSA 웹 기반 GUI 프로그램을 설치해 줍니다..

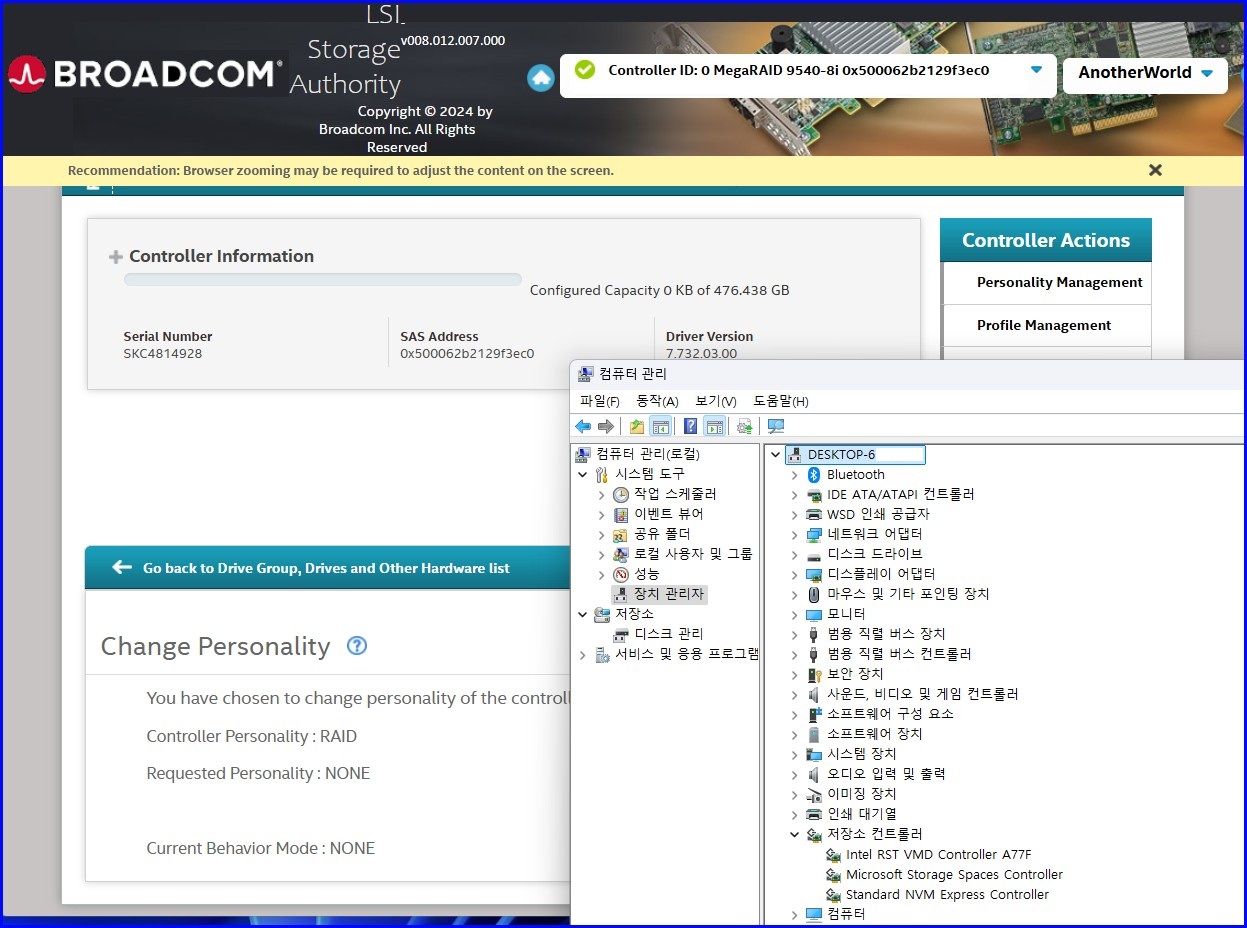

호스트 PC에서 LSA를 설치 후 프로그램이 잘 작동하는 것을 확인하고,

제어판을 열어 줍니다

Windows Defender 방화벽을 열어줍니다.

고급 설정 클릭

인바운드 규칙 클릭

새 규칙 클릭

포트 항목 체크

다음

포트 번호 "2463" 입력 후 "모든 로컬 포트" 항목 체크

다음

"연결 허용" 체크 확인 후 다음

다음

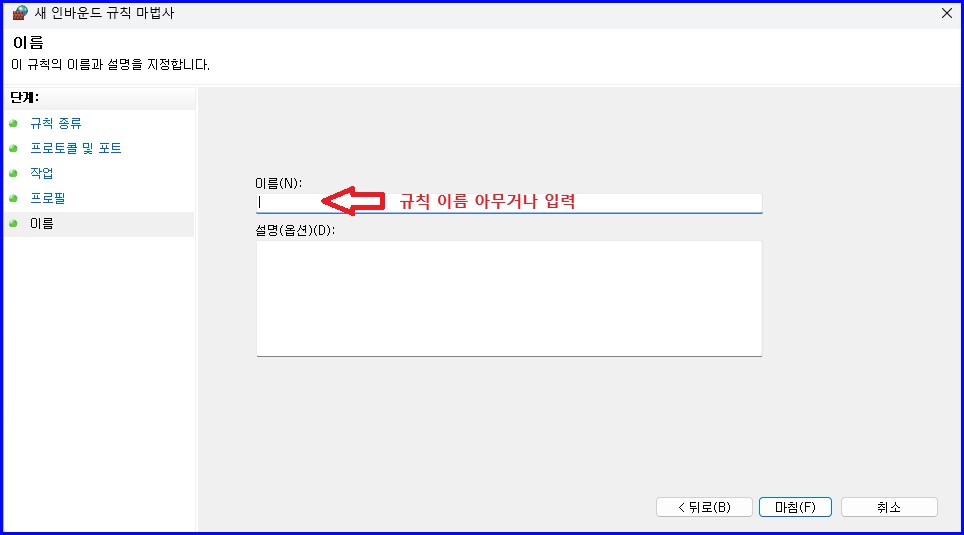

규칙 이름 입력(임의 값)

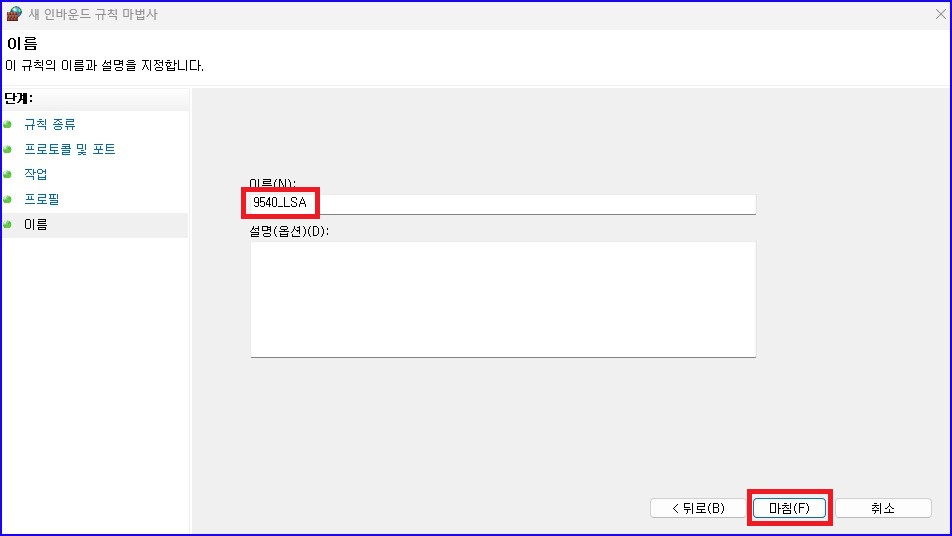

규칙 이름 입력 후 "마침" 클릭

설정 완료

마지막으로 호스트 PC의 IP 번호를 확인합니다..
(모니터링 PC에서 해당 IP 번호가 필요함)

LSA를 종료하고 호스트 PC를 재부팅해서 별다른 작업 없이,

LSA가 백그라운드로 잘 실행되고 있다면 호스트 PC에서의 설정은 끝입니다..

현재 테스트를 위해 M.2 Nvme SSD 1개만 JBOD로 설정하였습니다.

---

이제부터는 모니터링 PC에서 작업해야 하며,

각 호스트 PC의 IP 번호를 입력해서 설정해 주어야 합니다.

모니터링 PC에도 호스트 PC에 설치한 동일 버전의 LSA 프로그램을 설치 후 실행합니다...

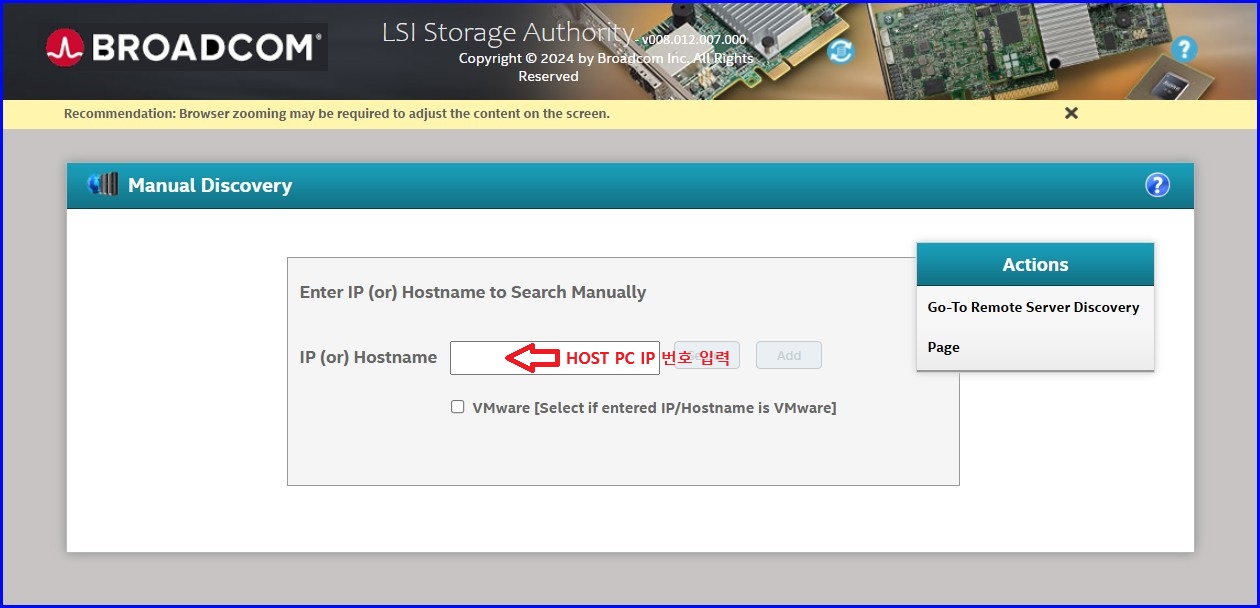

Manual Discovery 항목을 클릭

IP (or) Hostname 항목에서 호스트 PC IP 번호를 입력합니다..

호스트 PC IP 번호 입력 후 "Search" 클릭

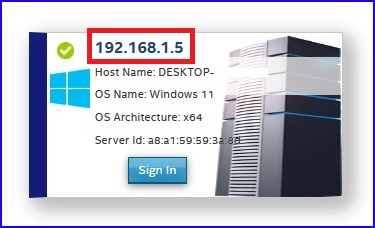

아래 호스트 PC 가 나타나면 "Add" 클릭

Sign In 클릭

호스트 PC의 로컬 계정 이름 및 비밀번호를 입력 후 "Sign in" 클릭

이제 모니터링 PC에서 호스트 PC를 모니터링할 수 있게 되었습니다.

호스트 PC 가 여러 대라면, 모니터링 PC에서 위 작업을 반복하여 주어야 합니다..


LSA를 종료하거나 재접속 후 또는 GUI에서 뒤로 가기 버튼으로 메인화면을 보면

연결된 호스트 PC들이 나타나고, 모니터링을 할 수 있습니다.
