삼보 TG-M6600G 무소음 마우스 분해 방법 및 마우스 스위치 교체 작업 정리

이번 작업은 삼보 TG-M6600G 무소음 마우스 분해 방법 및 좌 클릭 스위치 교체 방법 정리입니다.

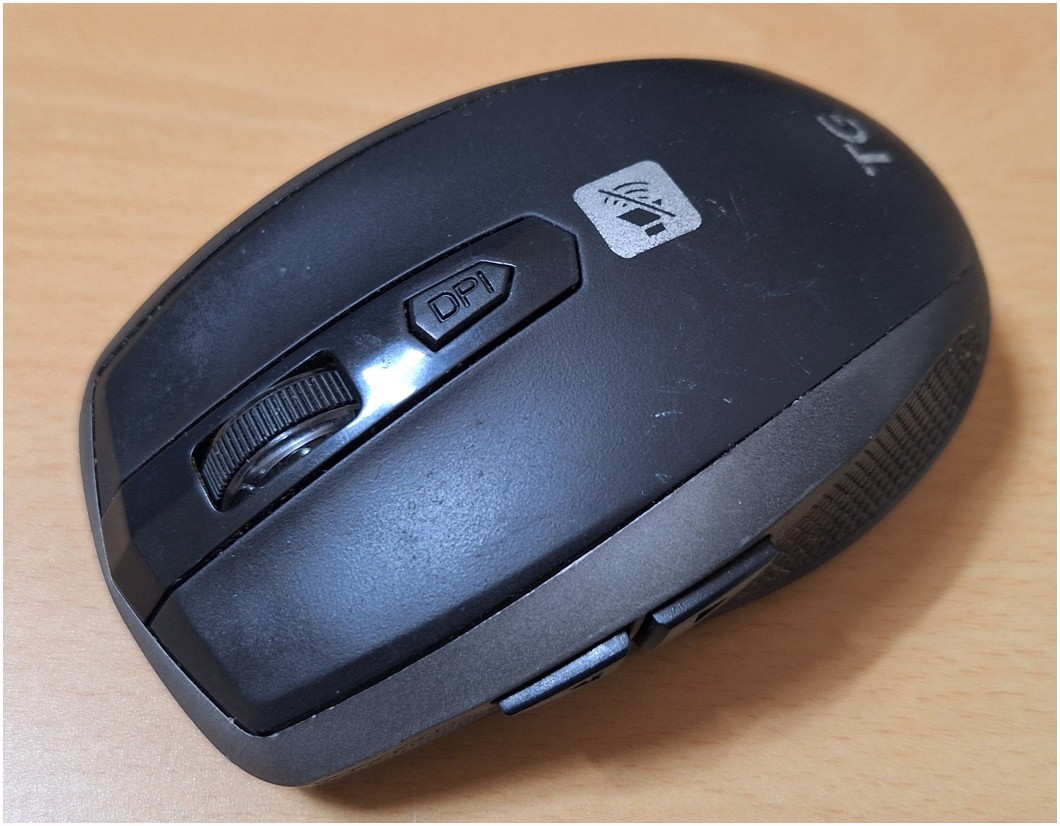

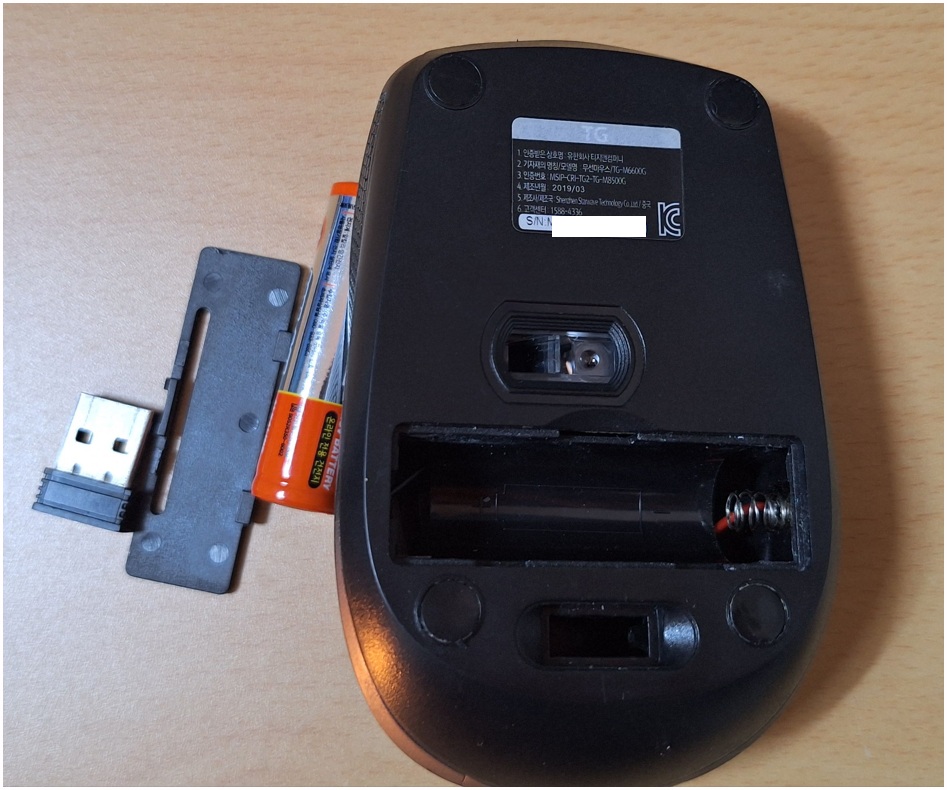

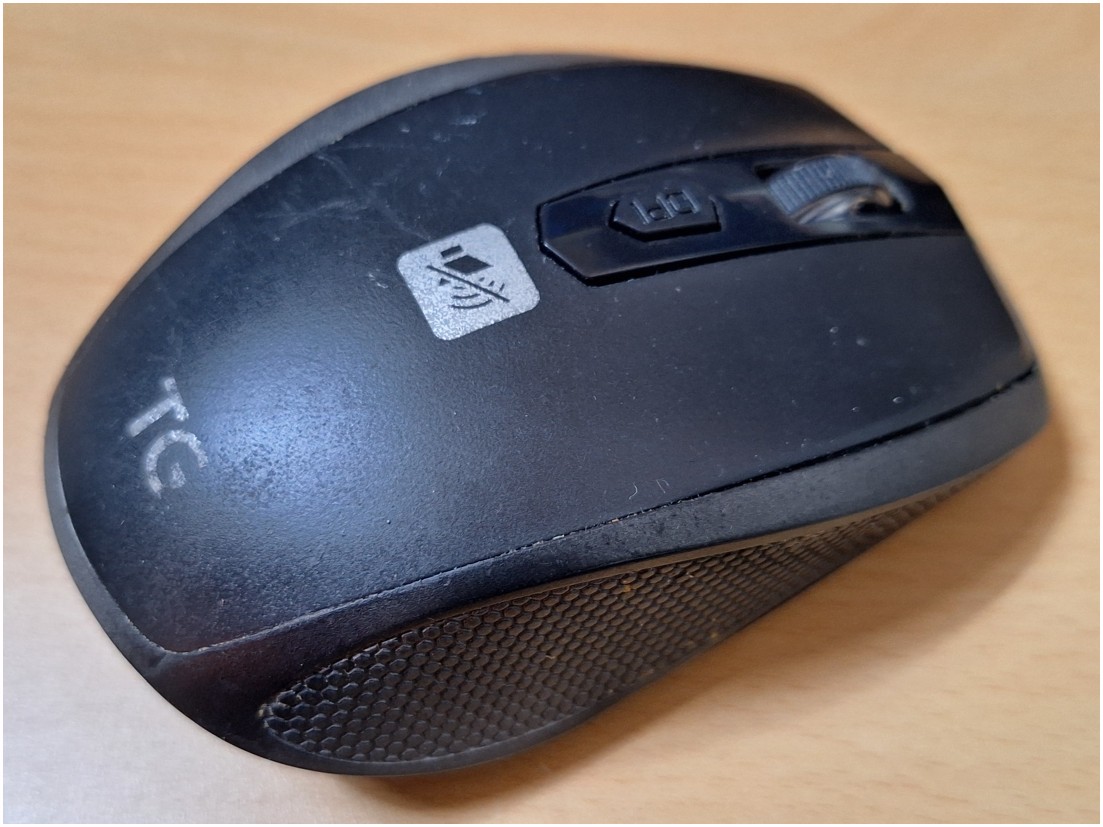

테스트 PC에서 사용하는 TG M6600G 무소음 마우스입니다.

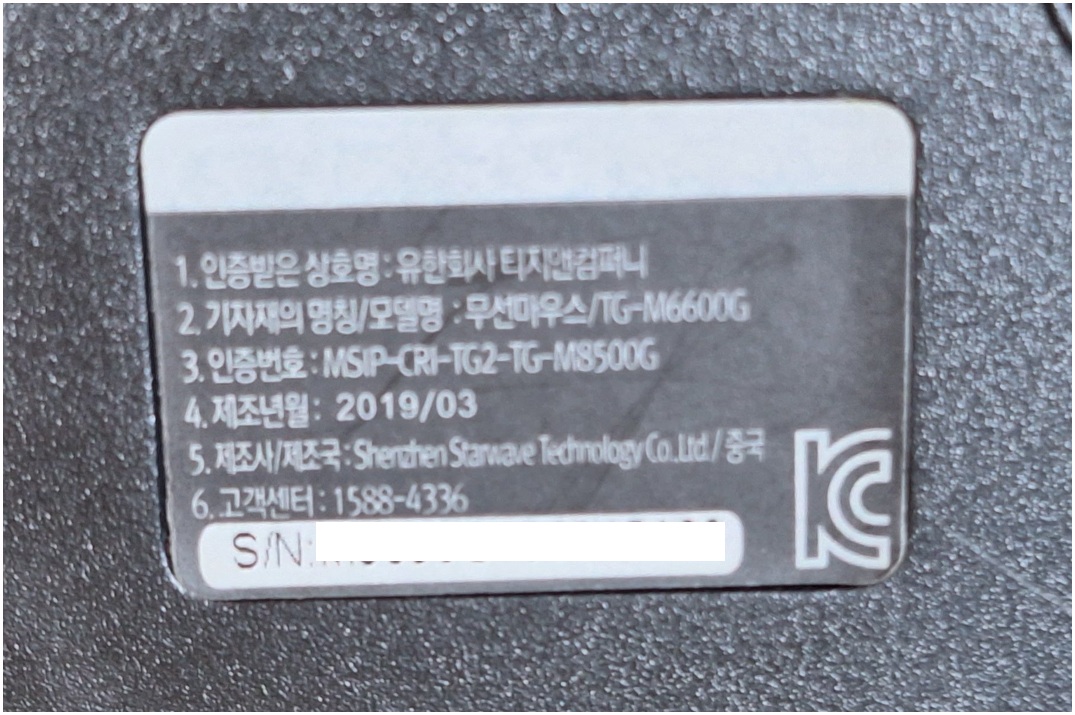

제조일자가 2019년 03월로 확인되네요



증상은 마우스 우클릭 버튼이 클릭해도 잘 안되는 증상으로, 해당 스위치를 제거하고 카일 GM 8.0



유소음 스위치로 교체할 예정입니다.



삼보 TG-M6600G 분해하기 위해, 가장 먼저 건전지를 분리합니다.

건전지 장착 부분 위쪽에 마우스 피트 2개를 제거합니다.

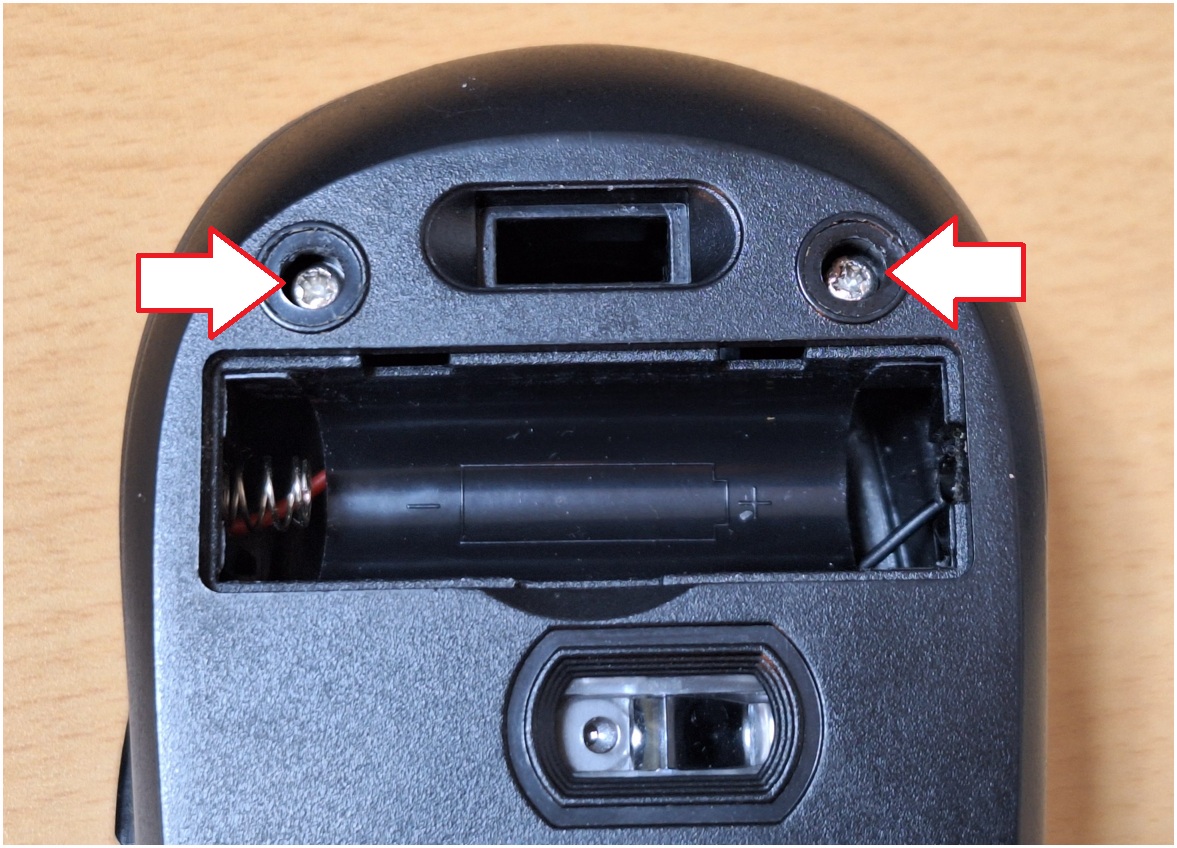

마우스 피트를 분리하고 나사 두 개를 풀어줍니다.

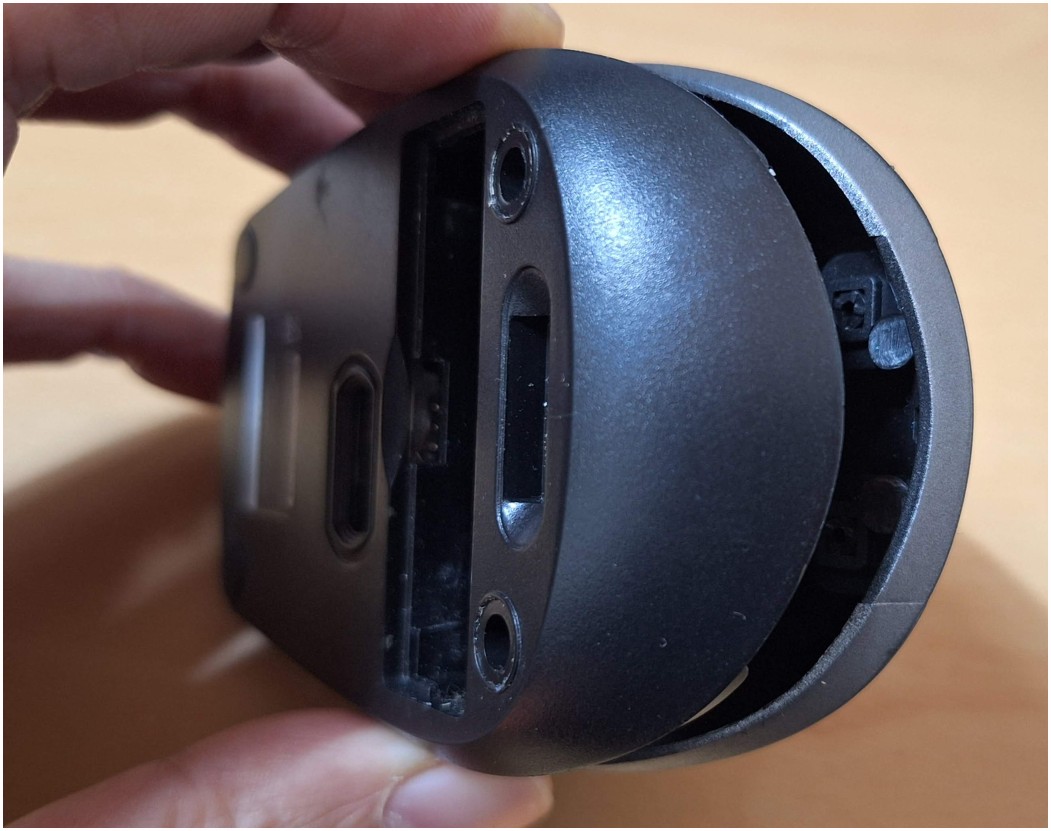

나사를 제거하고 뒷부분은 벌려서 마우스의 상단 및 하단을 분리합니다.

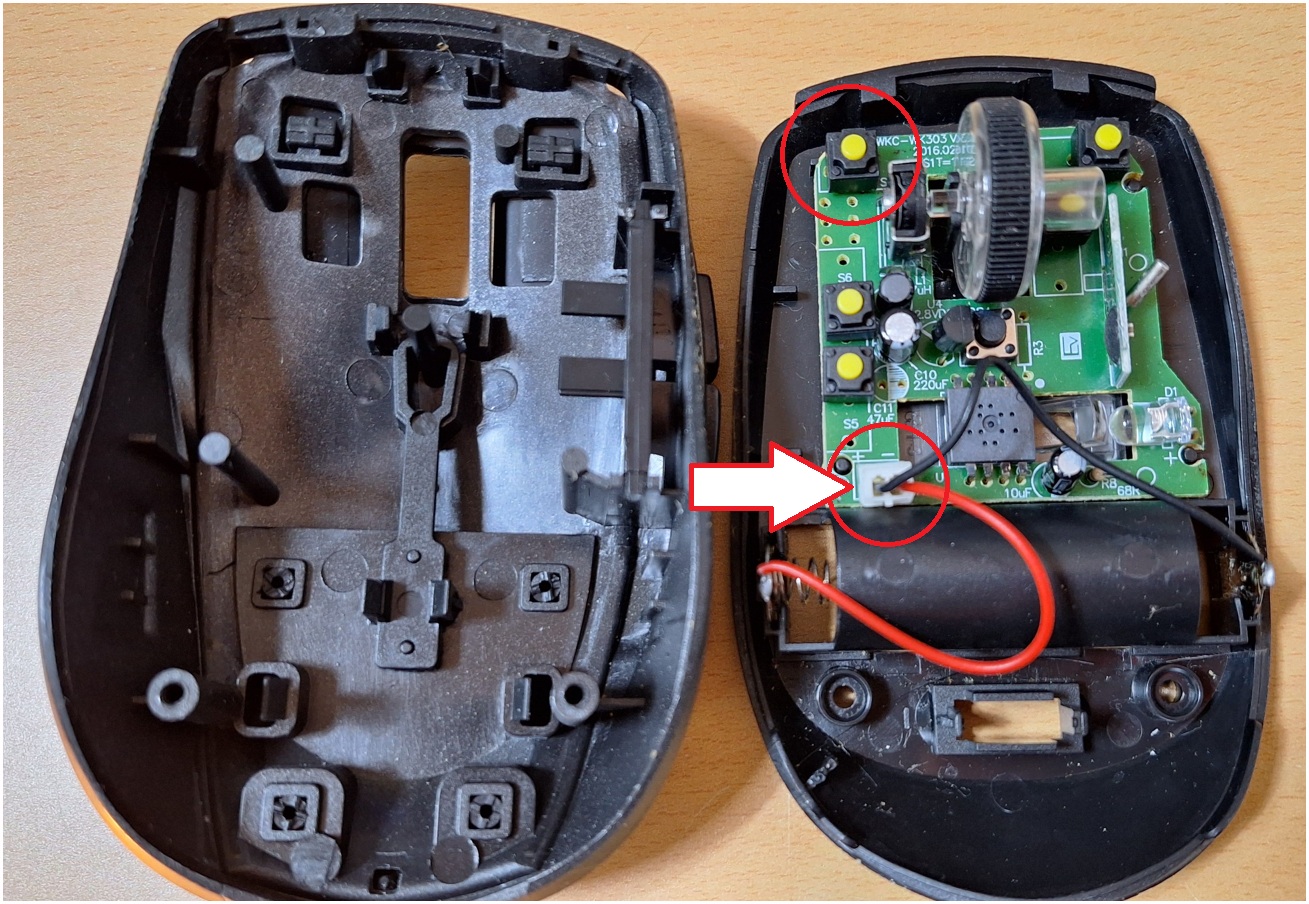

건전지 연결 커넥터를 PCB에서 분리합니다..

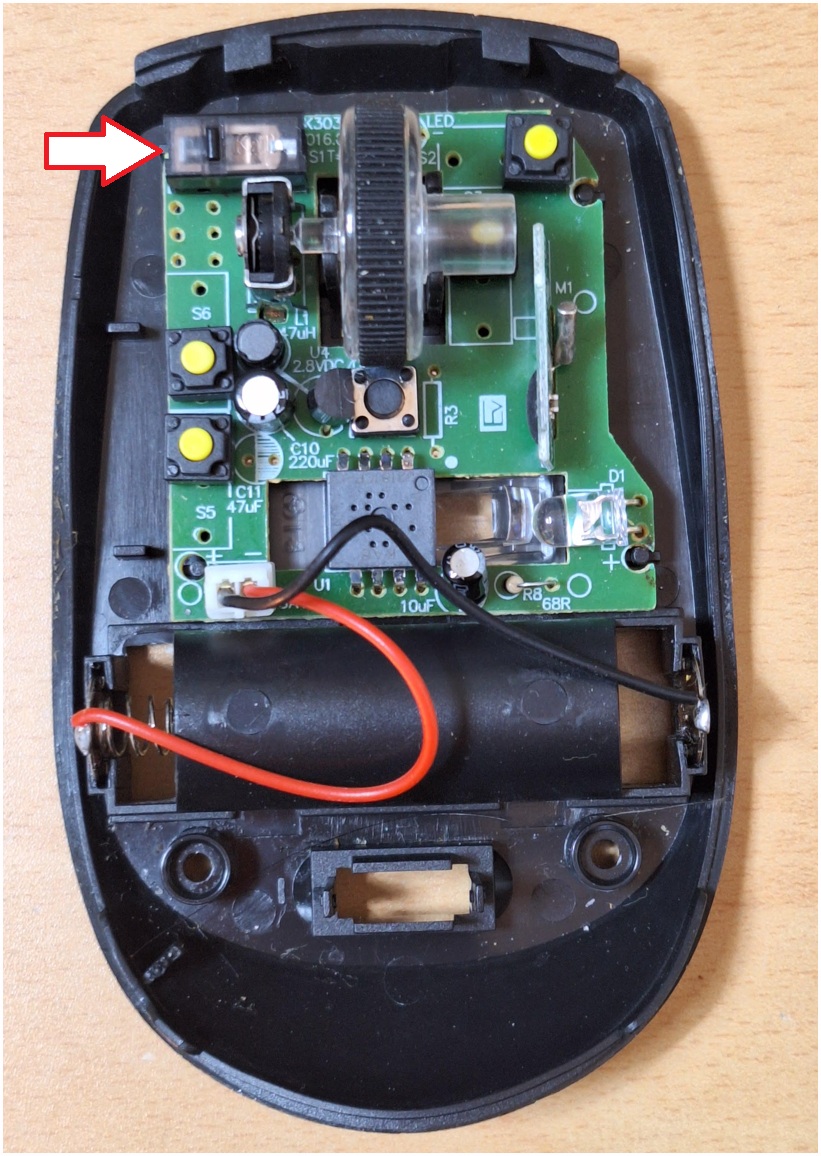

그러면 마우스 PCB 가 쉽게 분리됩니다.

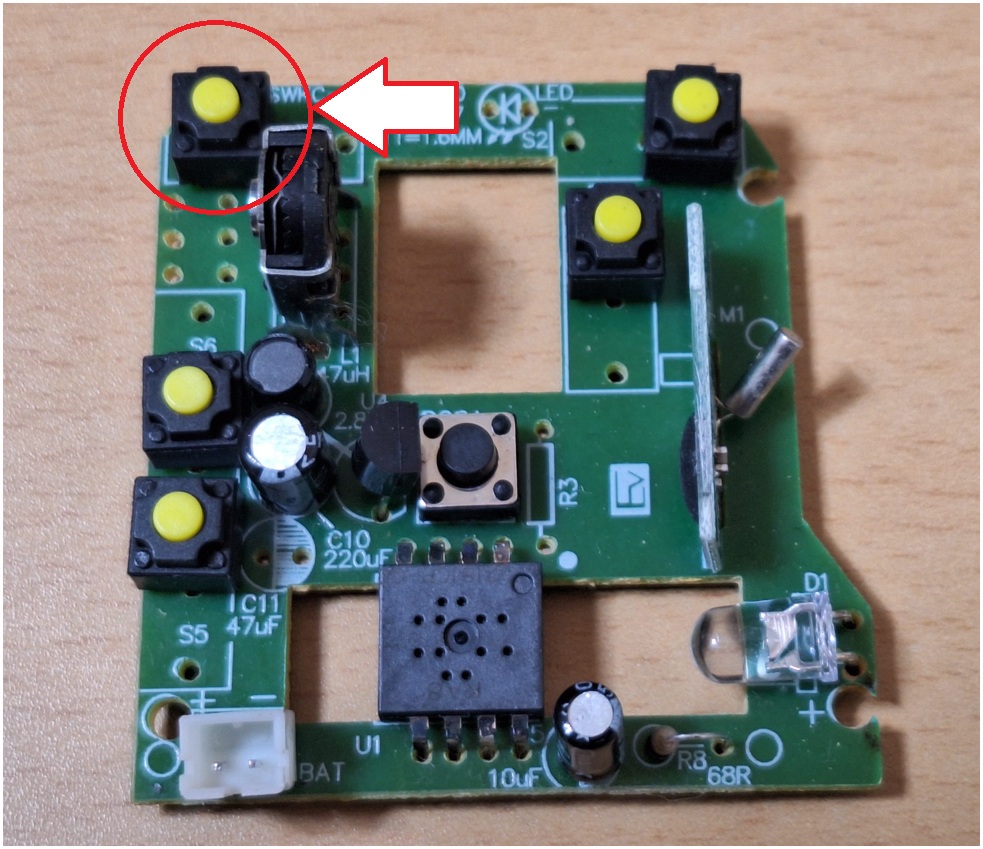

문제가 된 무소음 스위치 위치를 확인합니다

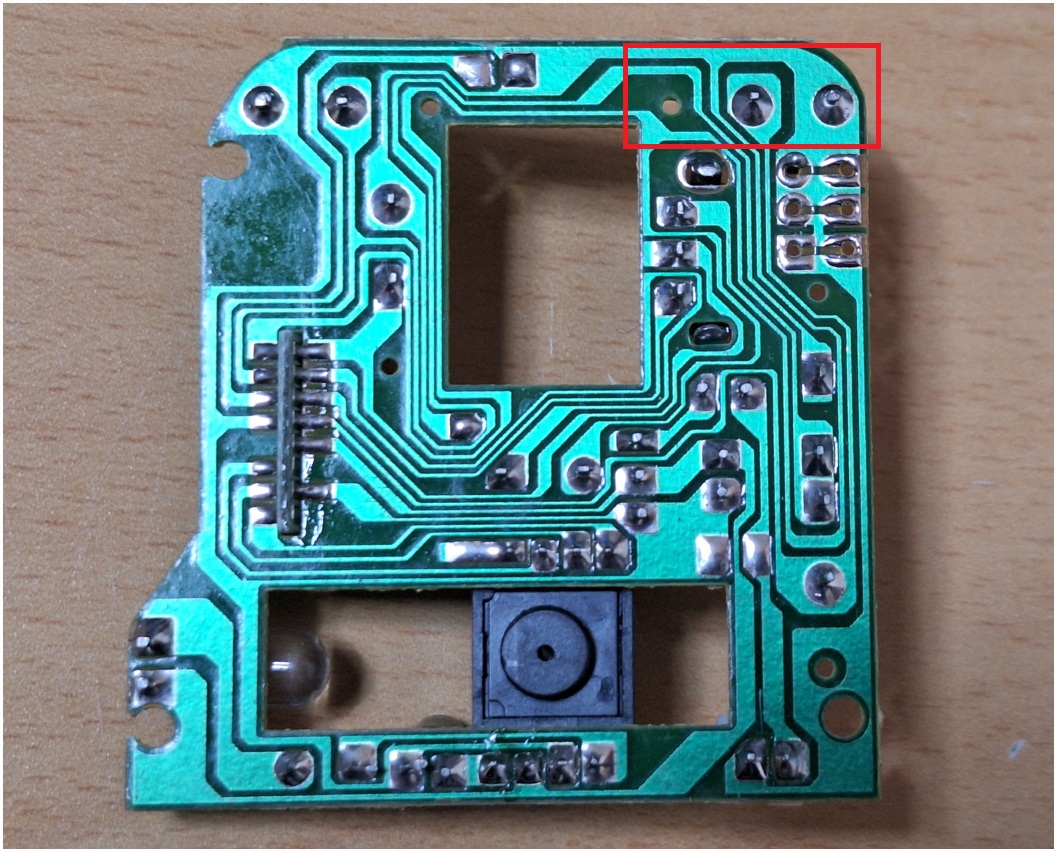

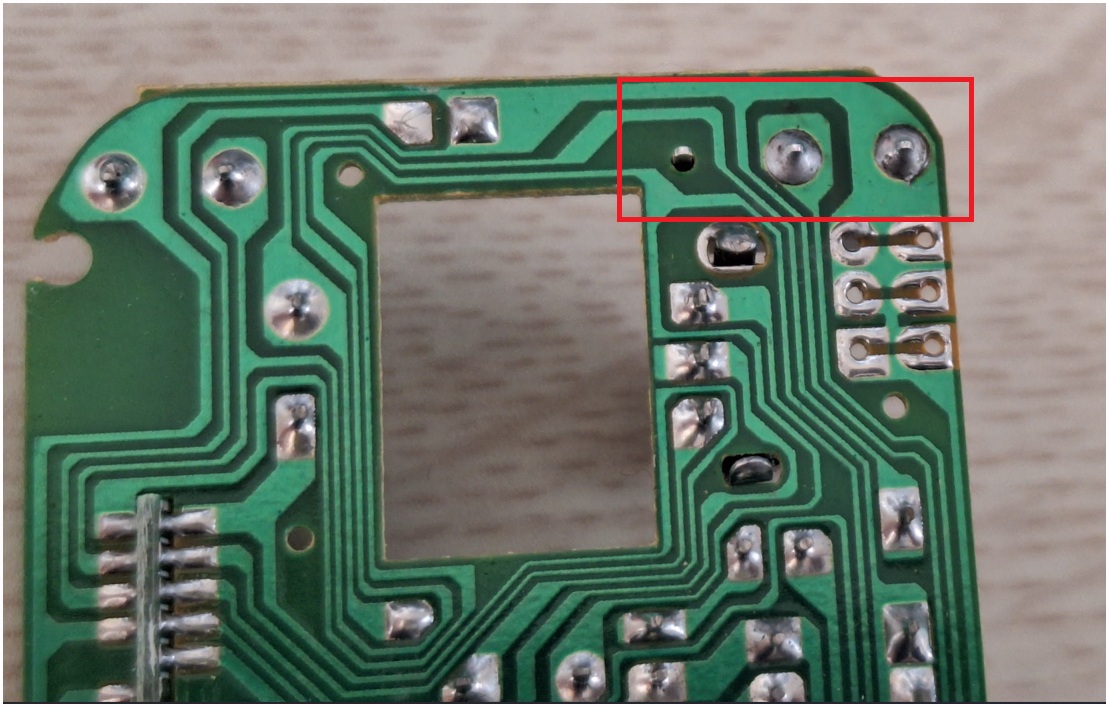

납땜된 두 곳을 납 흡입기로 제거하면 됩니다.

납흡입기로 제거하기 전에 인두를 대고 유연납을 조금 입혀준 후 납 흡입기로 납을 제거합니다.



https://isgkorea.tistory.com/372

납땜제거(디솔더링)를 좀 더 편하게, 아림전기 ADI-9000 수동 전기 납 제거기 구입 사용기입니다.

납 흡입은 저는 위 링크 제품을 이용해서 작업하였습니다.

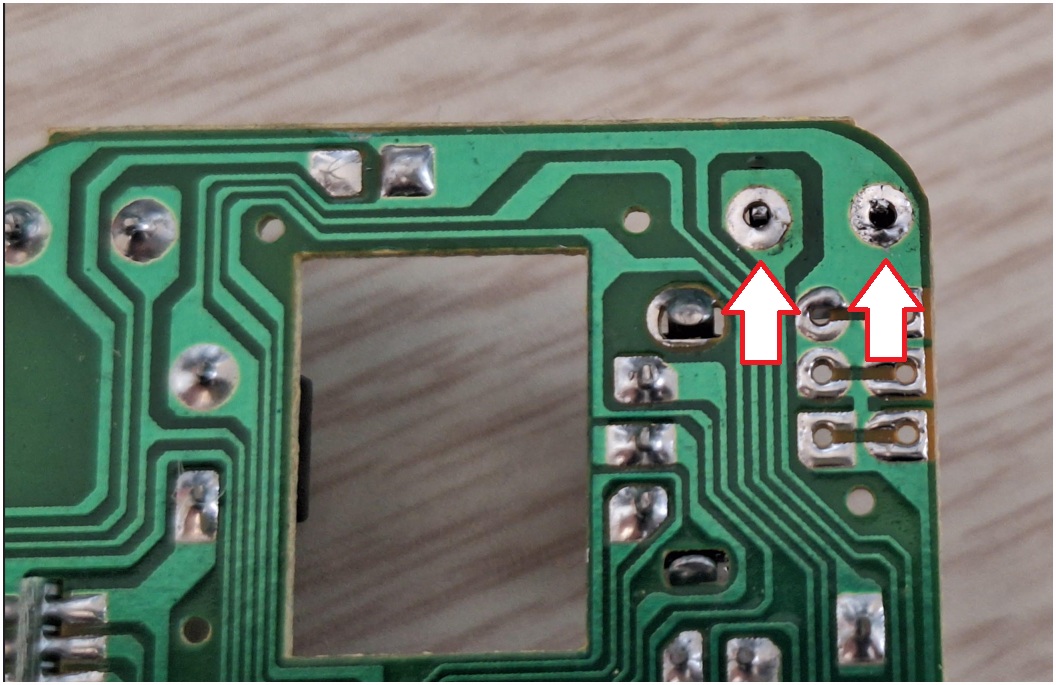

기존 납이 잘 제거되었습니다

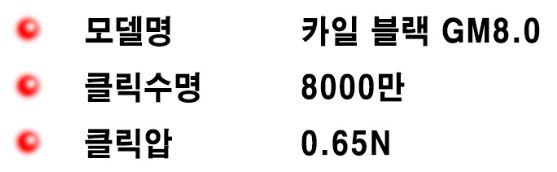

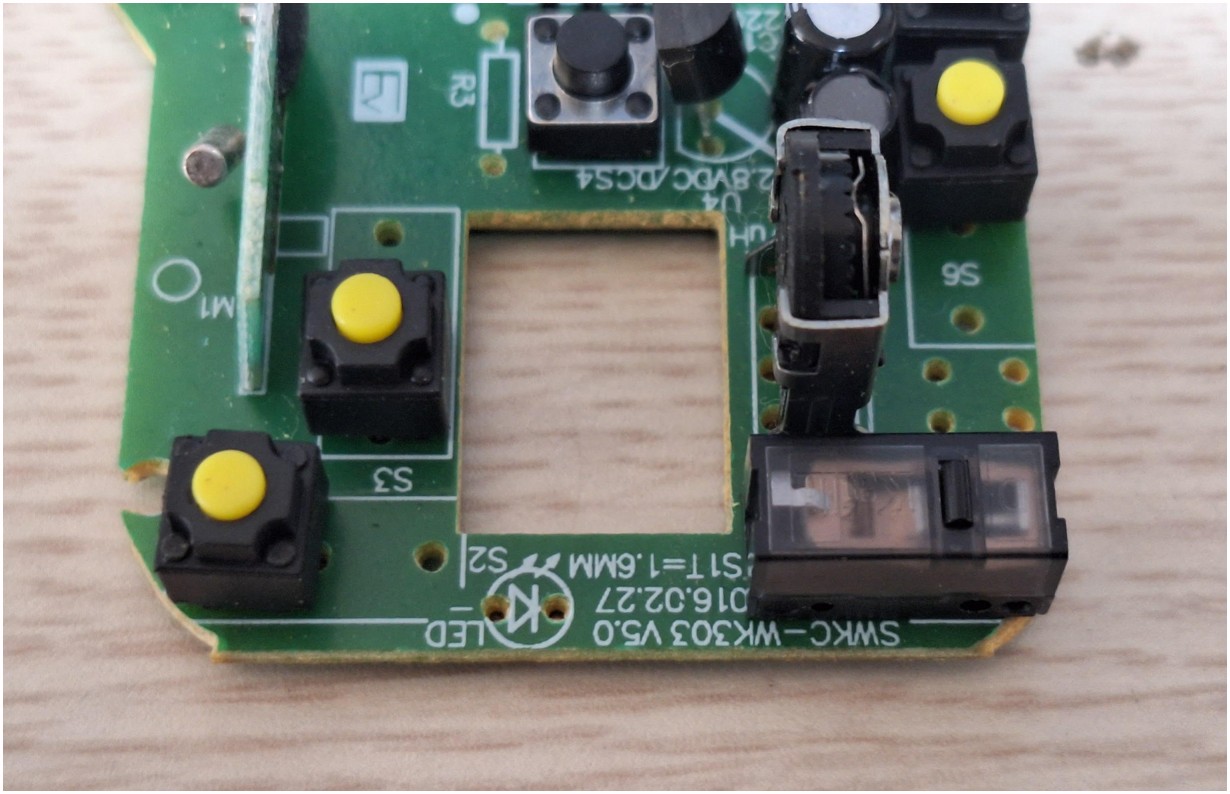

무소음 스위치는 PCB와 연결 부분이 2개이고 카일 블랙 GM 8.0 스위치 연결부는 3개인데



연결부 2개만 납땜해 주면 됩니다.

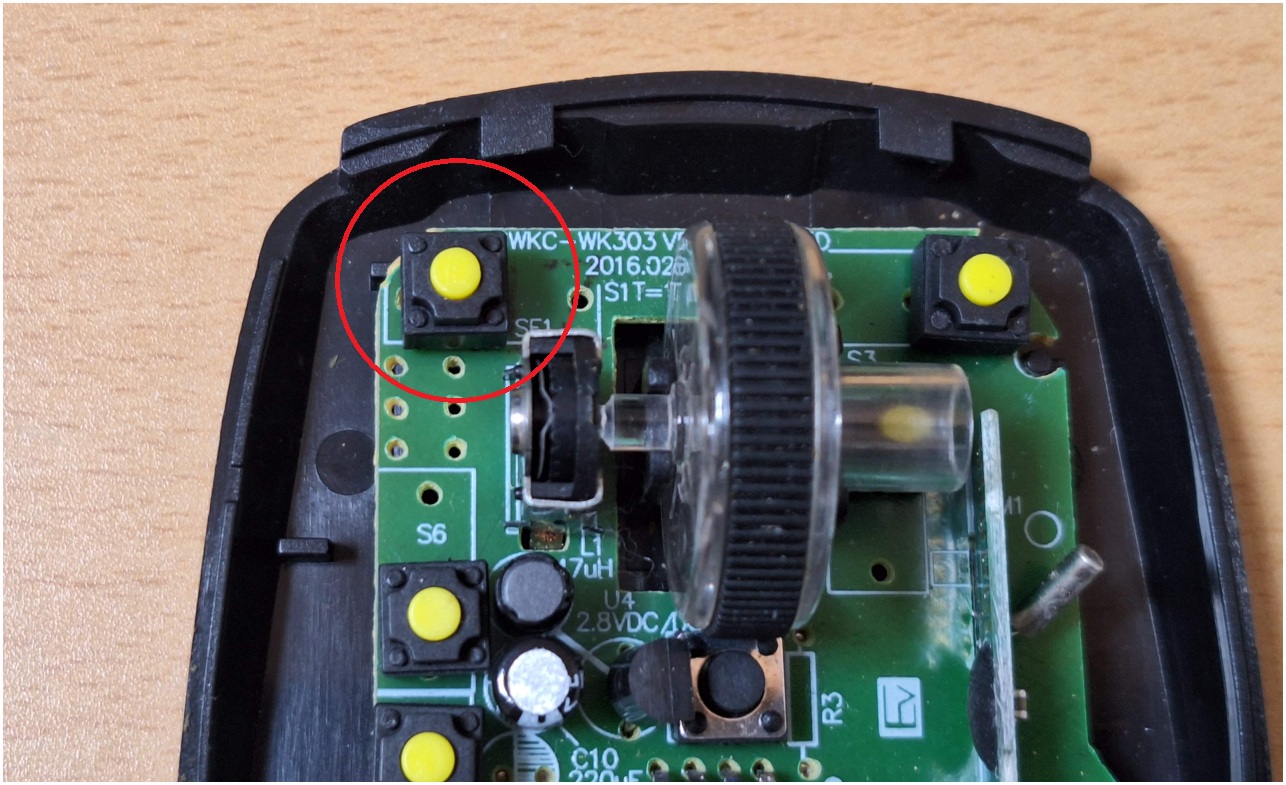

카일 블랙 GM8.0 스위치를 장착 후 표시된 두 부분만 납땜 해주면 작업 끝 ~~

작업이 잘 마무리되었습니다.

조립은 분해 역순.....



테스트해 보니 잘됩니다.



카일 블랙 GM8.0 스위치는 유소음이라 좌 클릭 시 딸깍딸깍 소리가 들리고 우클릭은 무소음 상태입니다.
