로지텍 G Pro (지프로) 무선 마우스 더블클릭 오류, 마우스 분해 및 스위치 교체 (자가수리)

아시는 지인분이 사용하시는 로지텍 G 프로 무선 마우스가 더블클릭 오류가 발생하신다고,

수리가 되는지 문의하셨는데,  로지텍 G 프로 마우스 가격을 검색해 보니 상당히 고가 제품이어서 혹시나

잘못되면 안 되기에, 머뭇거렸더니, 수리하다 망가져도 괜찮으니 스위치를

교체해 달라고 맡기셨습니다..

더블 클릭 오류란 마우스를 한 번만 클릭했는데 두 번 클릭된 것처럼 동작하는 오류로

로지텍 마우스에서 매우 빈번하게 발생하는 오류입니다.

무상기간 이내면 교체받으면 되지만 무상기간이 지나면, AS가 되지 않아서 알리 같은 곳이나,

국내 온라인몰에서 부품을 구입해서 자가수리, 아니면 전문수리점에 의뢰하는 것이 보통입니다.

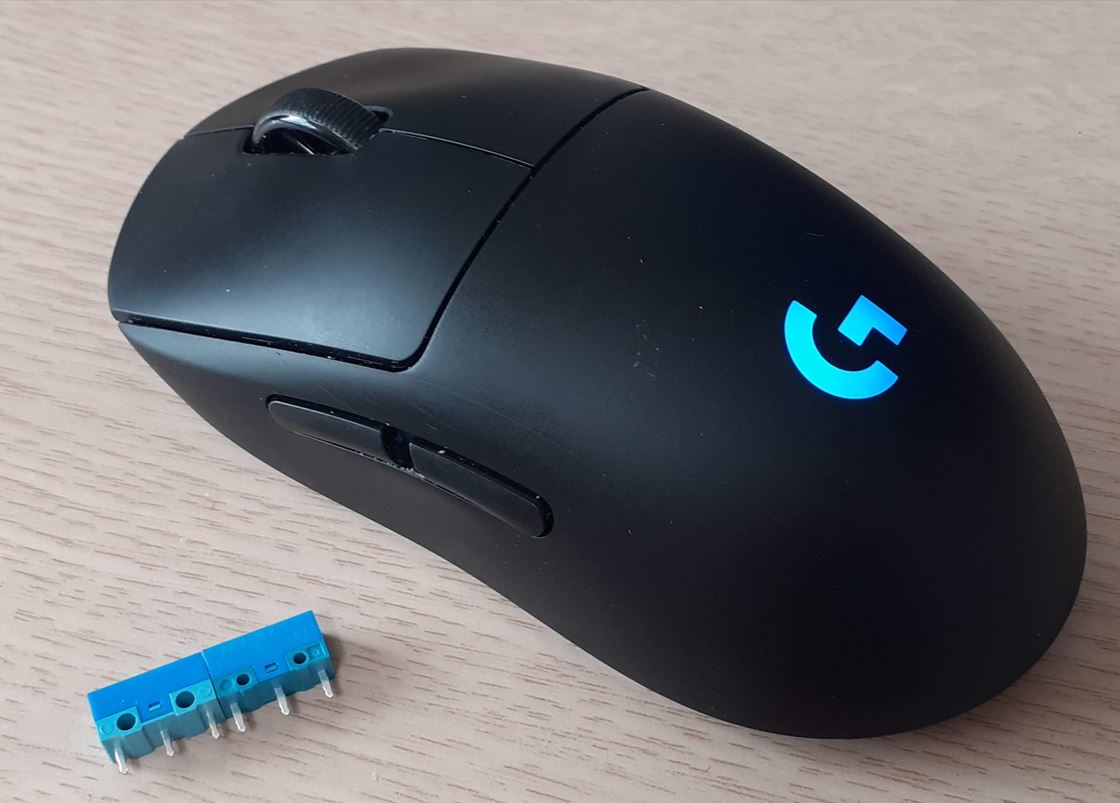

로지텍 G 프로 마우스를 맡기시면서 교체할 스위치 부품도 같이 주셨습니다.

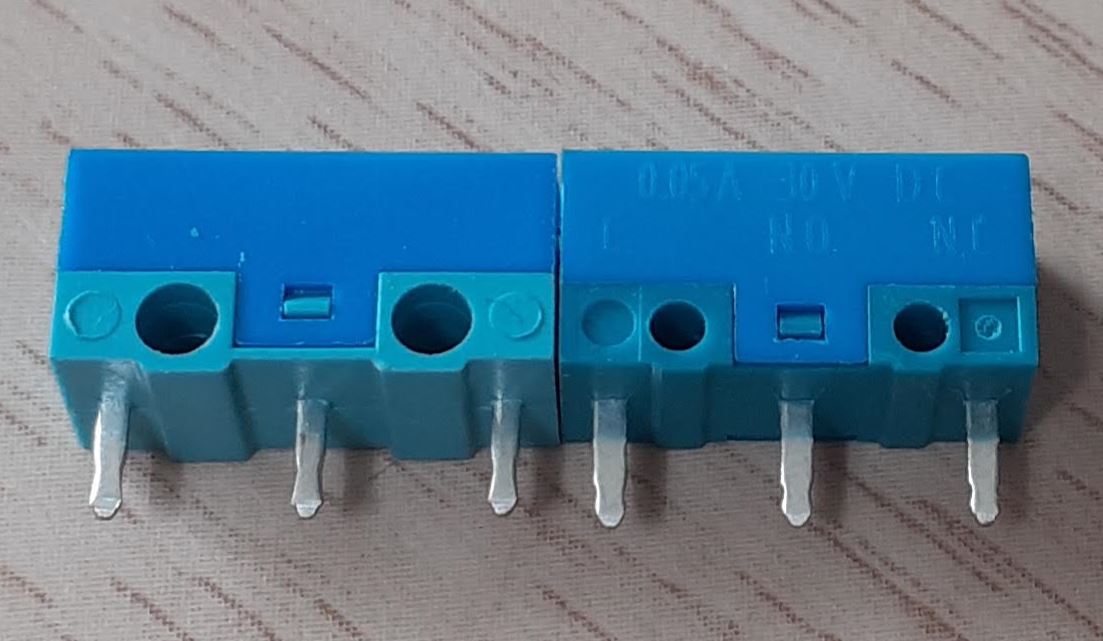

검색해 보니 후아노 스위치라고 나오네요.... (대략 개당1500원 정도)

그럼 분해 수리를 시작해 보겠습니다.

로지텍 G 프로 마우스를 분해하기 전에 전원을 먼저 꺼주세요..

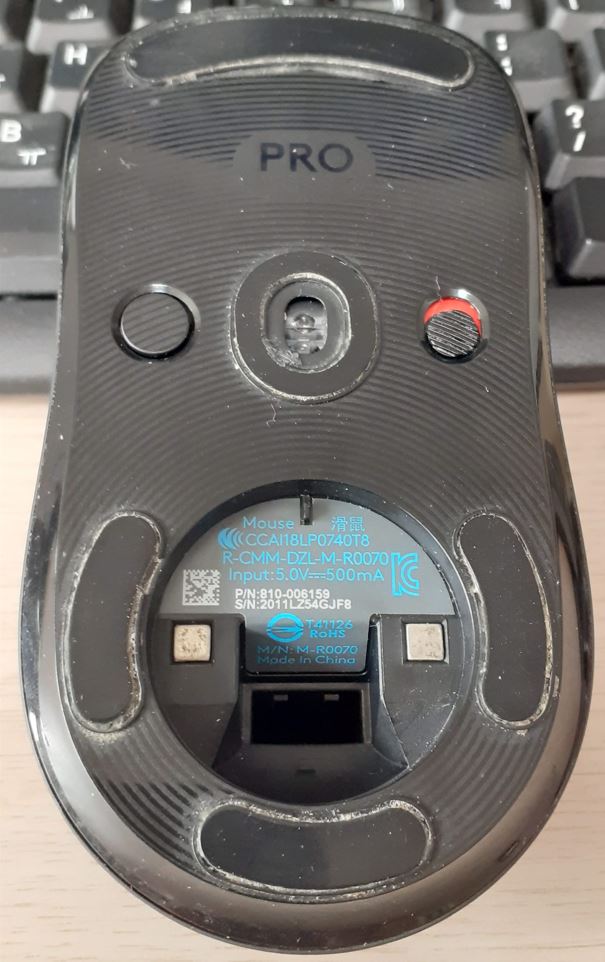

마우스 분해를 위한 첫번째 작업은, 마우스 아랫면에 붙어있는 마우스 피트 (스라이딩 패드??)

4개를 제거해야 합니다.

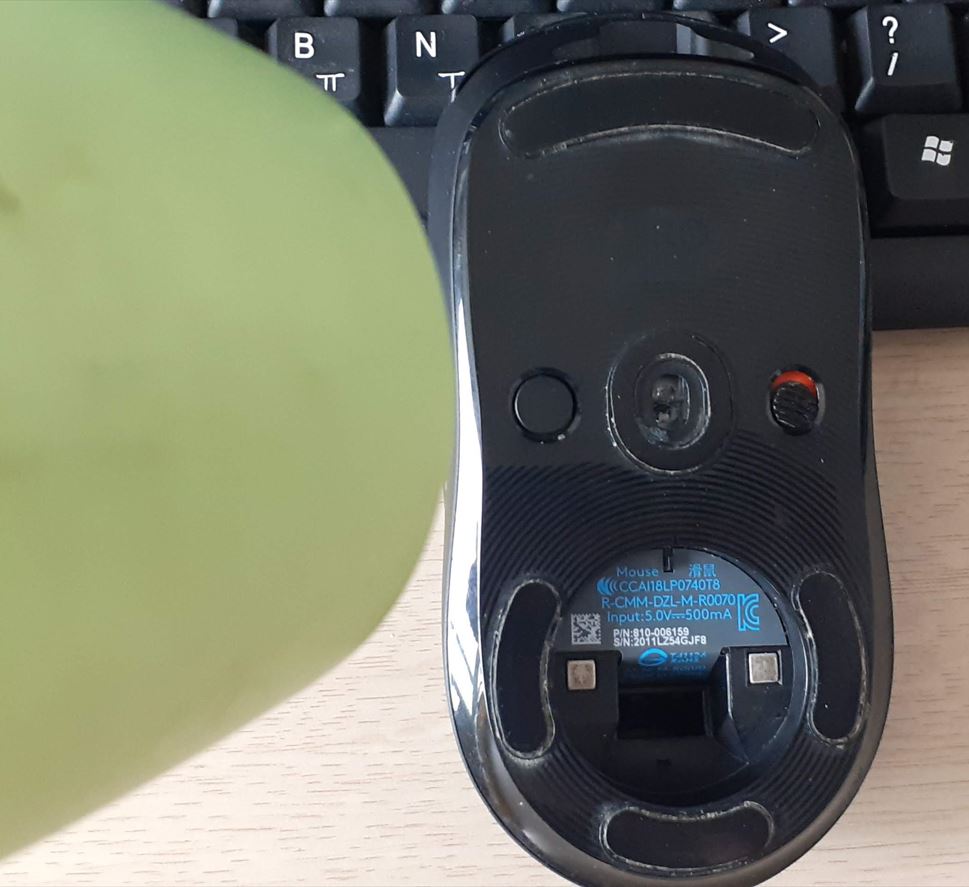

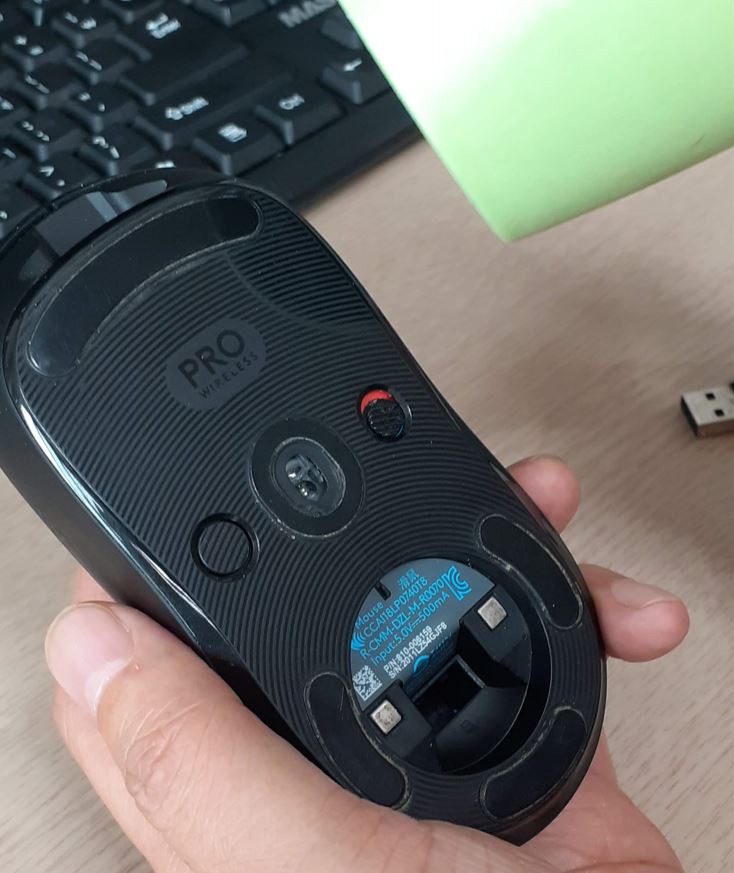

그냥 제거하기 보다는 열을 가한후에 떼어 내는 것이 좋습니다.

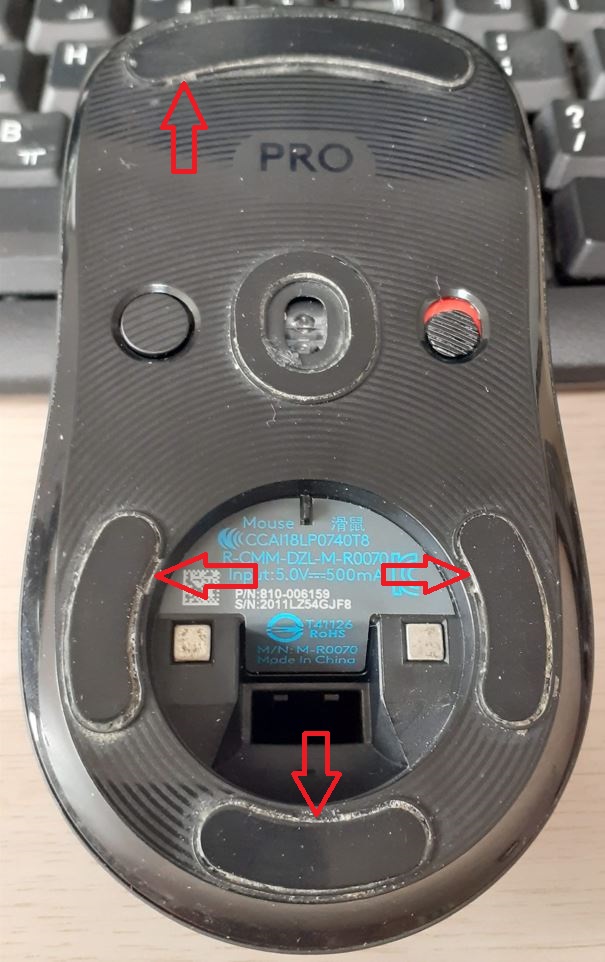

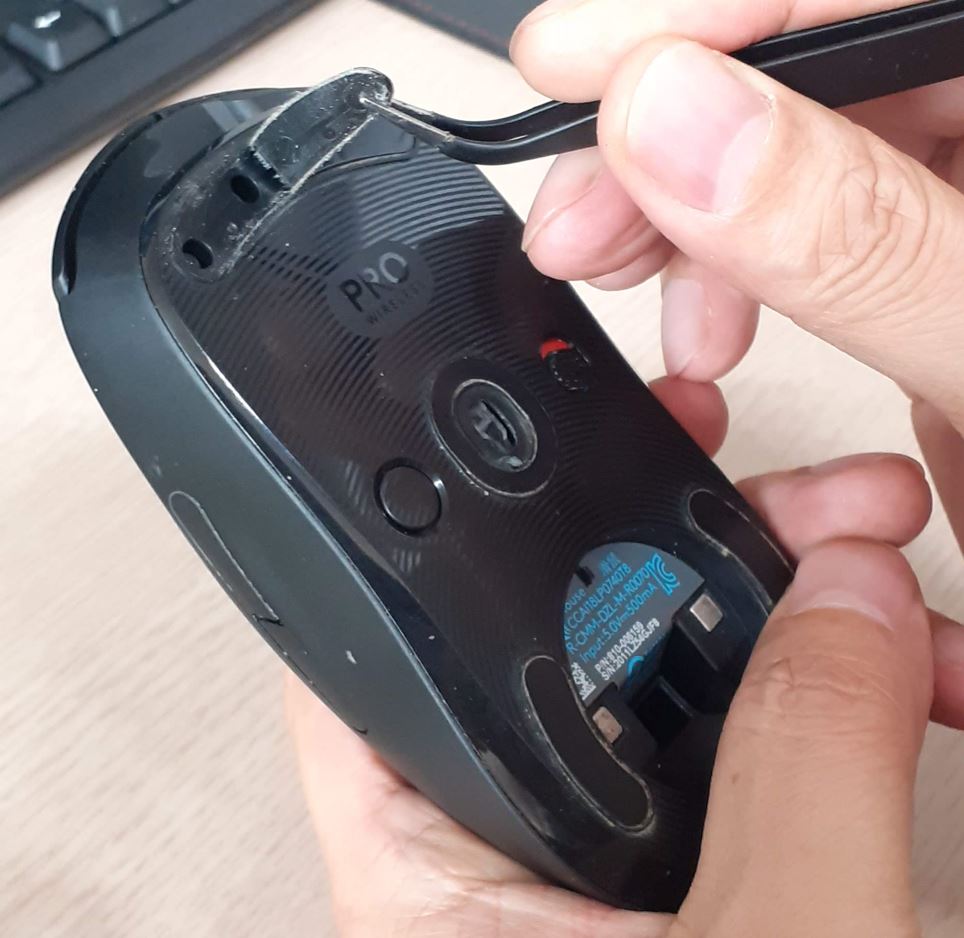

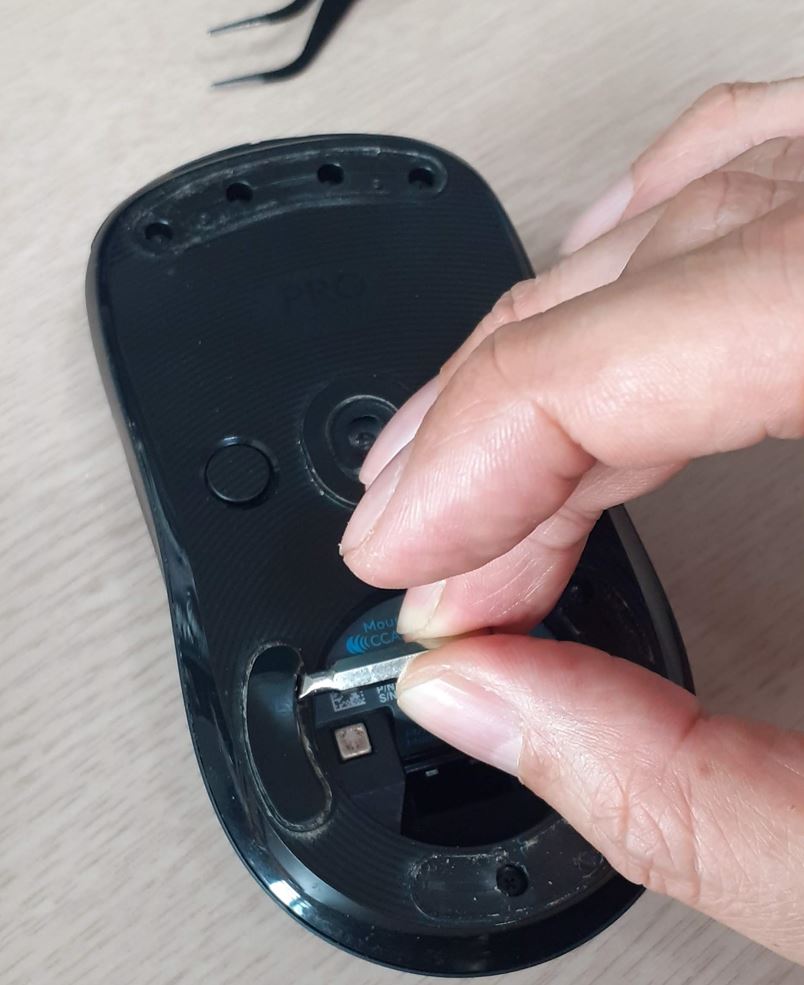

마우스 피트를 떼어낼 때는 (-) 드라이버를 표시된 곳에 밀어 넣으면, 좀더 쉽게 떼어낼 수 있습니다.

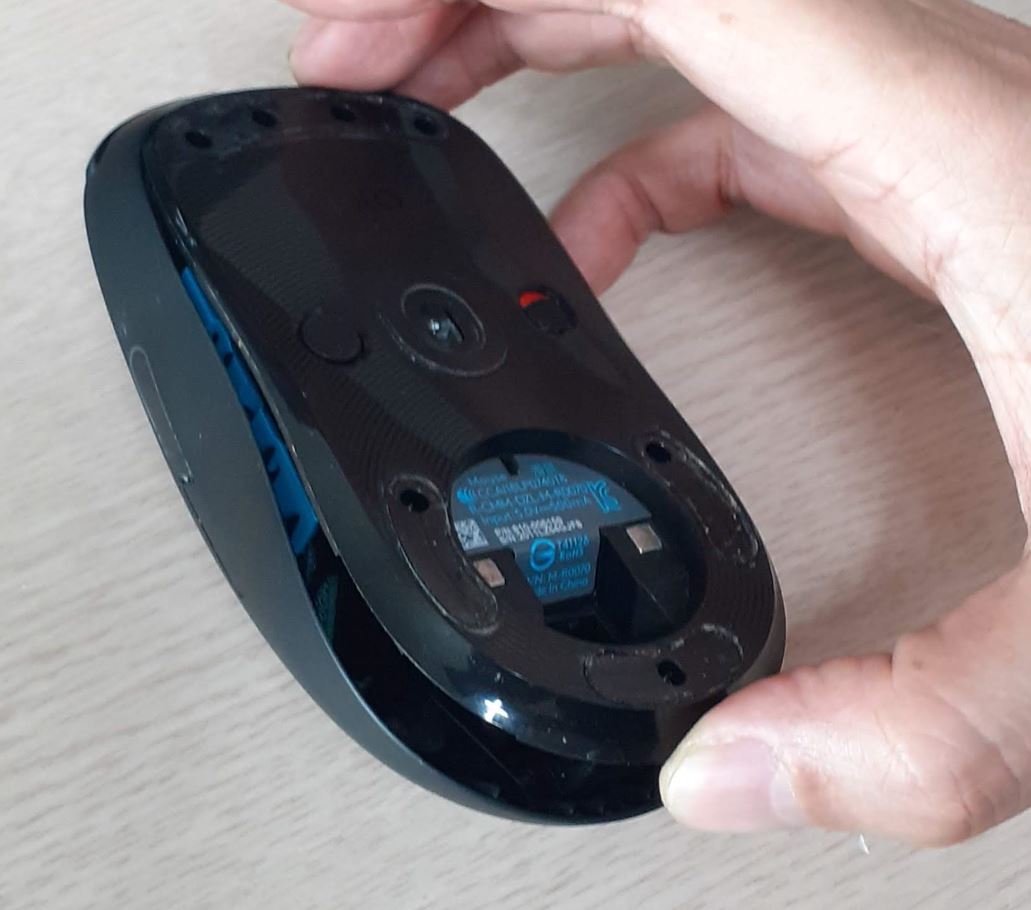

마우스 피트를 잘 떼어 냈습니다.

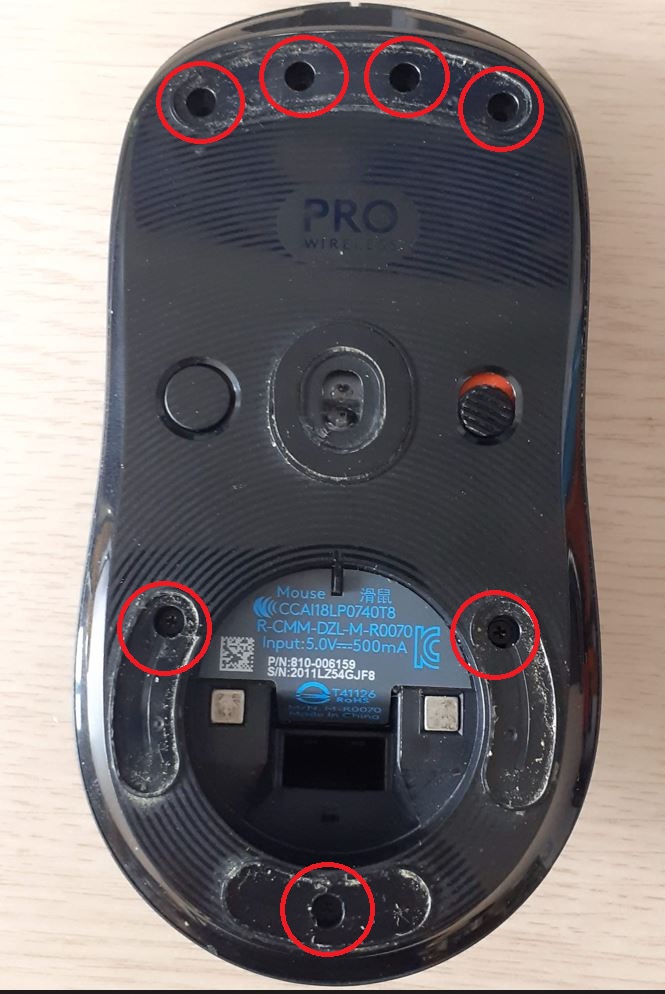

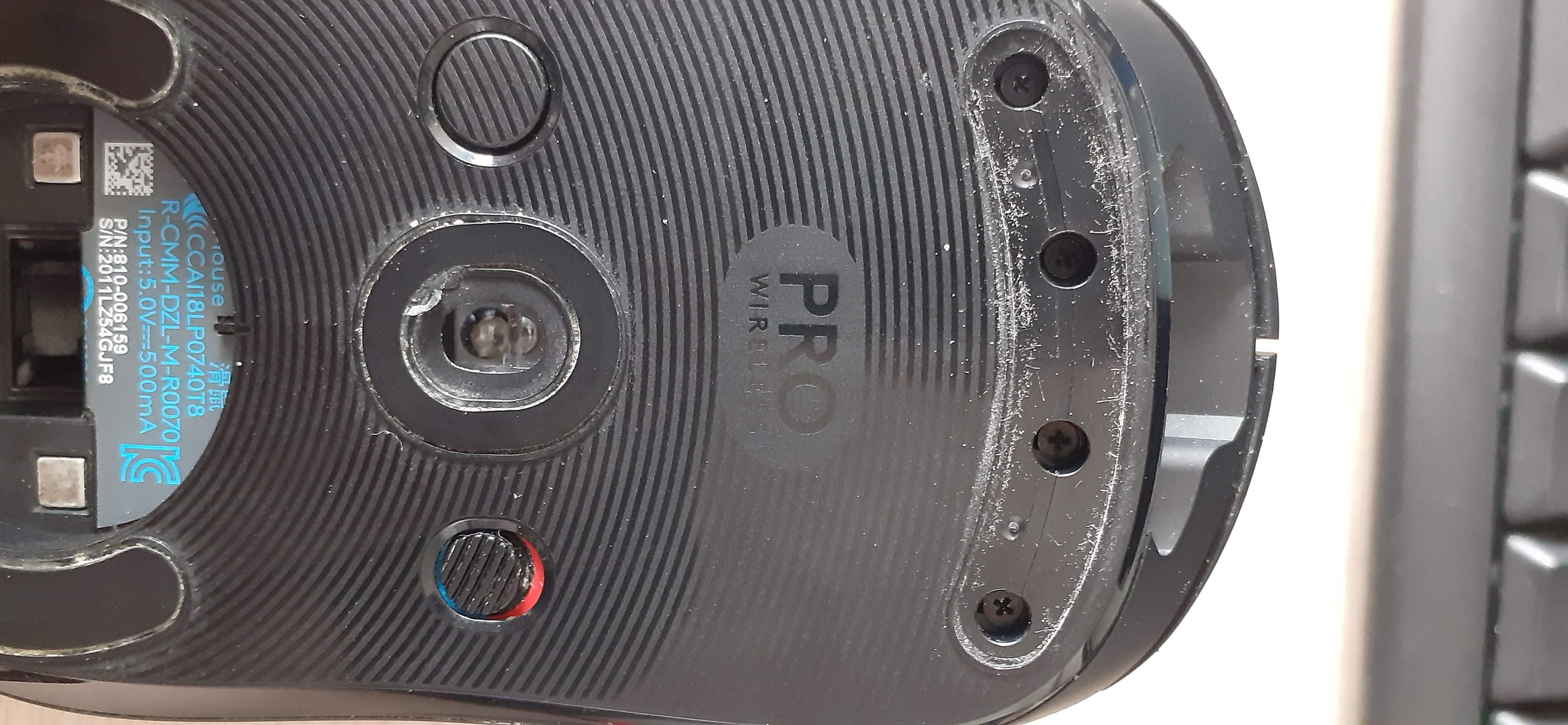

마우스 피트 4개를 다 제거했다면 표시된 부분에 위치한 7개의 나사를 풀어 줍니다.

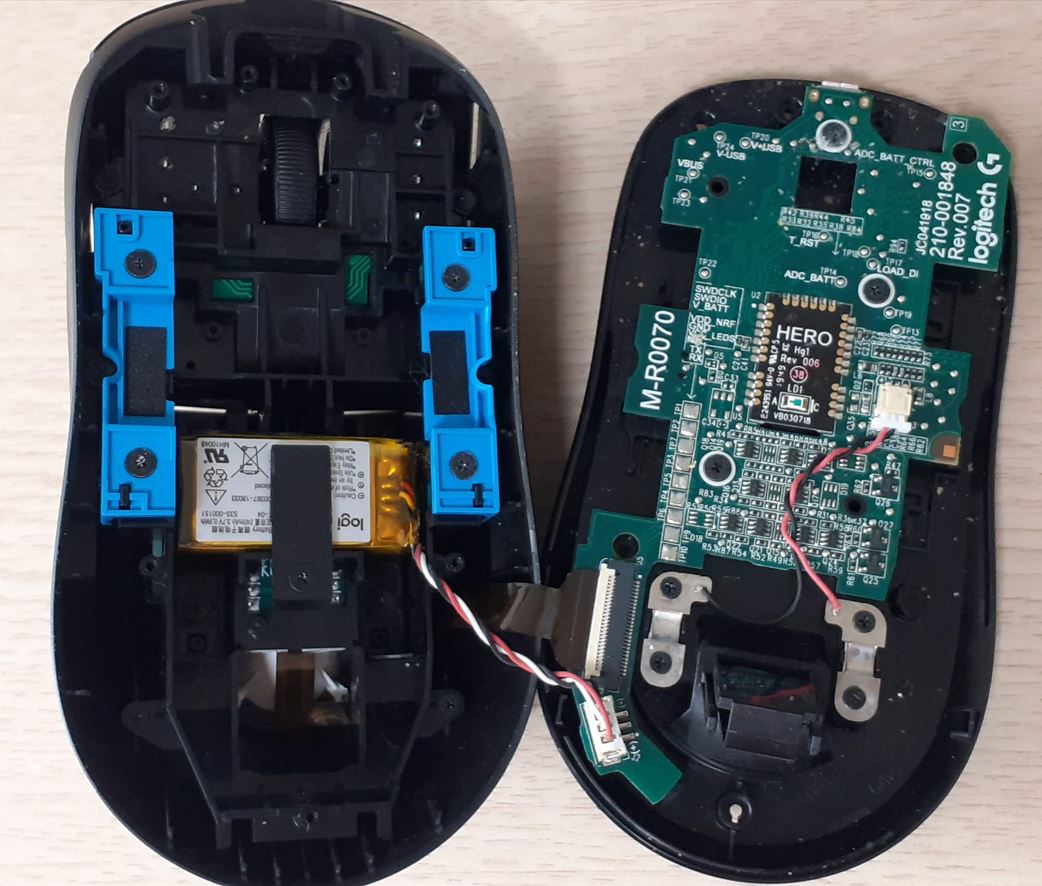

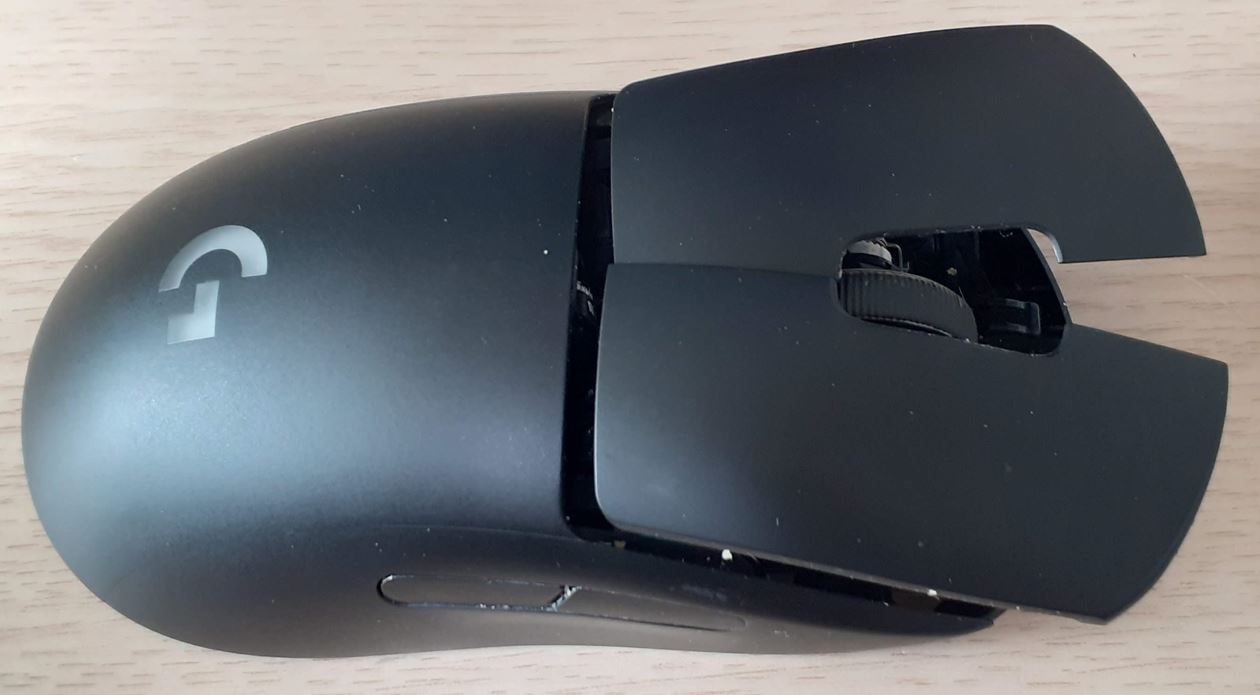

7개의 나사를 풀었으면 마우스의 윗부분과 아랫부분이 분리됩니다.

마우스의 윗부분과 아랫부분을 완전 분리하려면, 연결된 두 개의 케이블을 분리하면 됩니다.

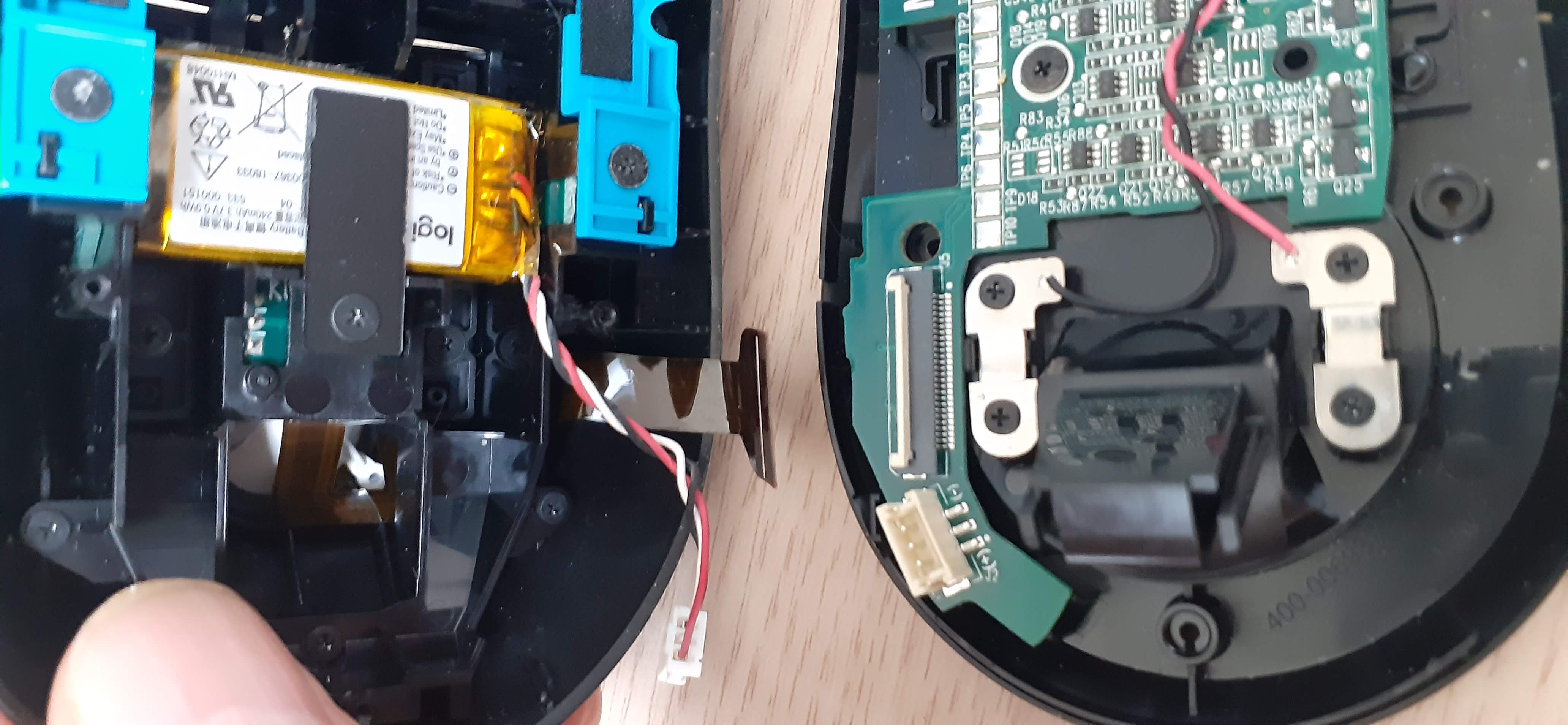

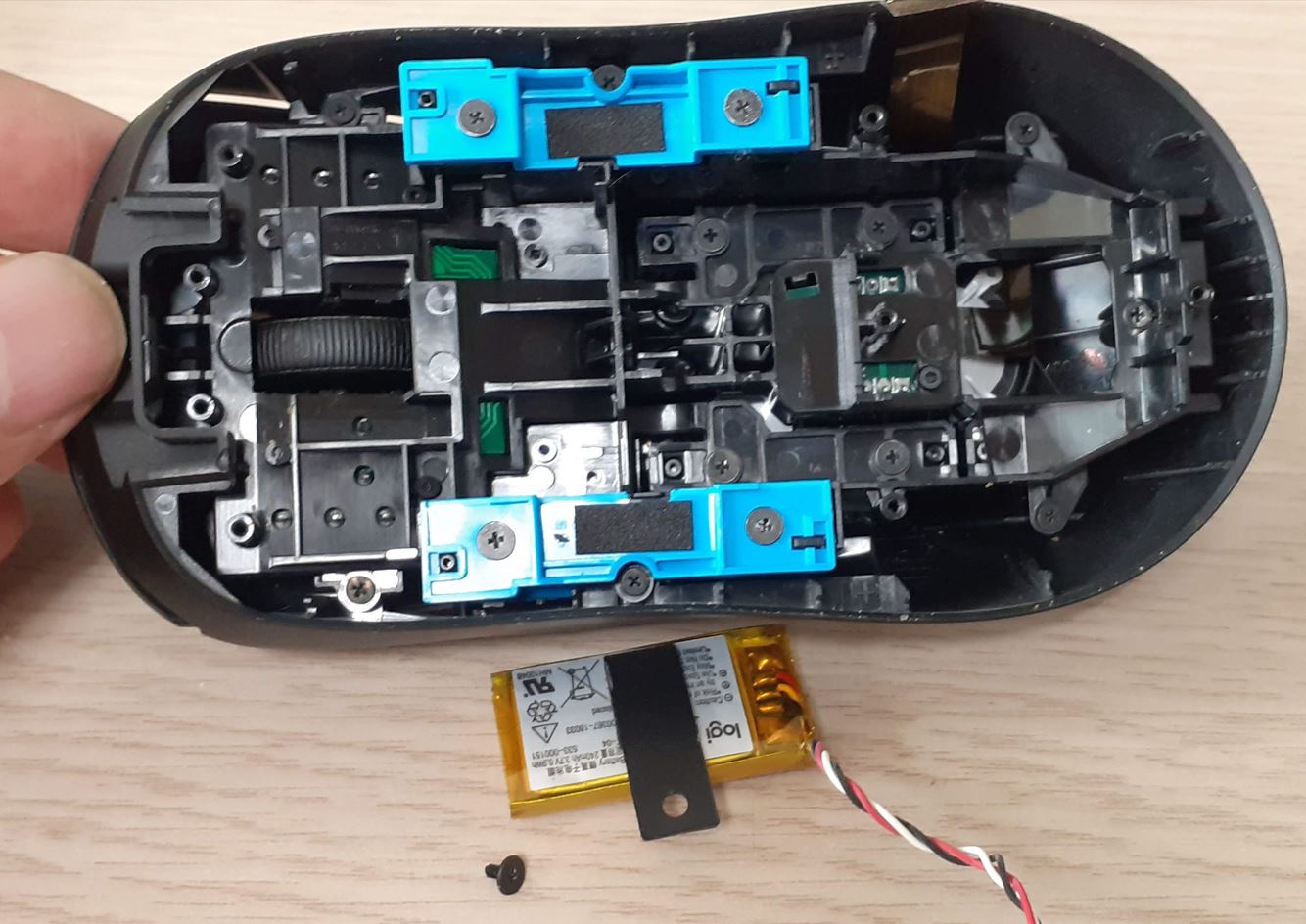

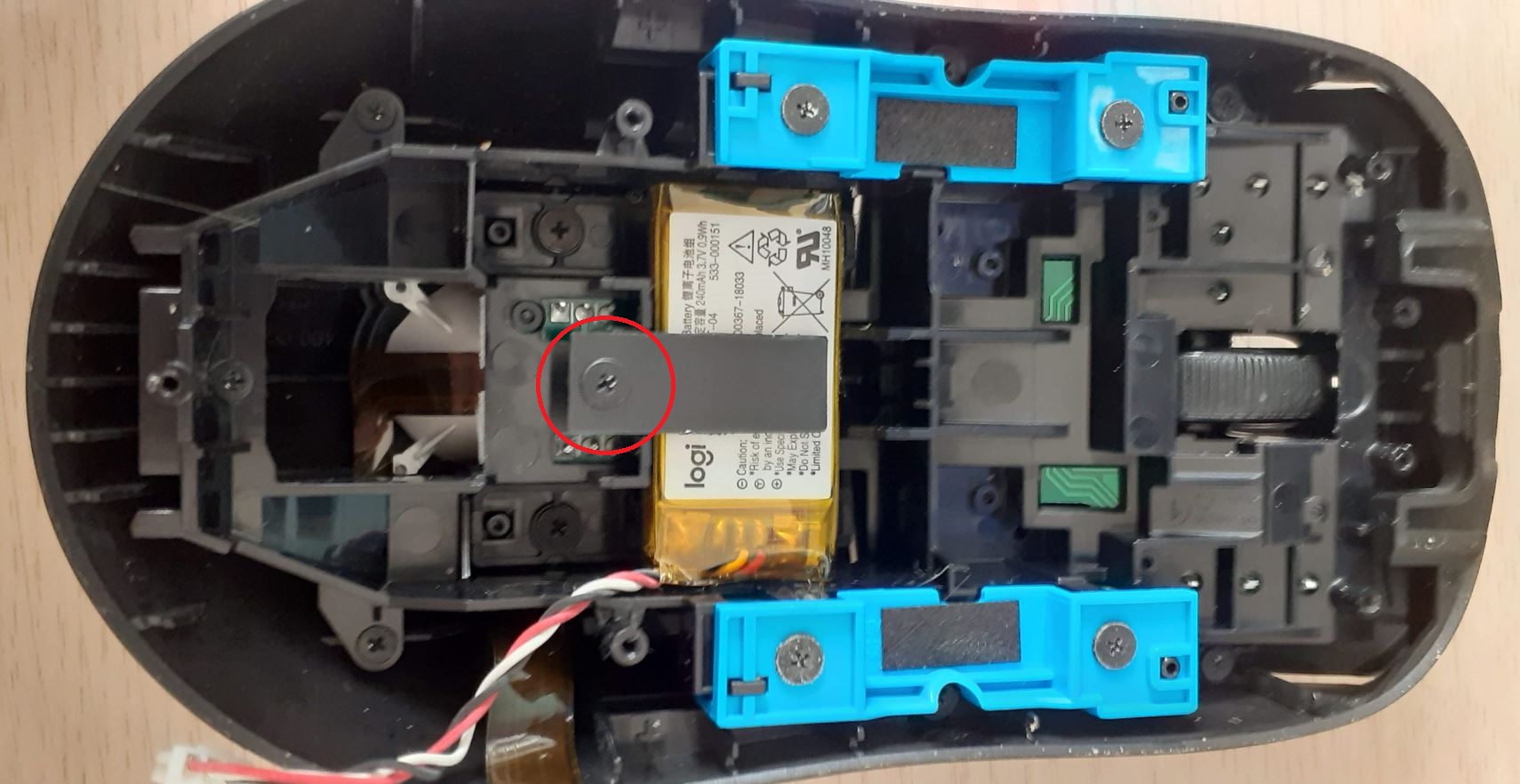

마우스 상단과 하단이 분리되었다면, 이번엔 마우스 충전 배터리를 분리해야 합니다.

나사 하나만 풀어주면 충전 배터리도, 아주 쉽게 분리가 되요.

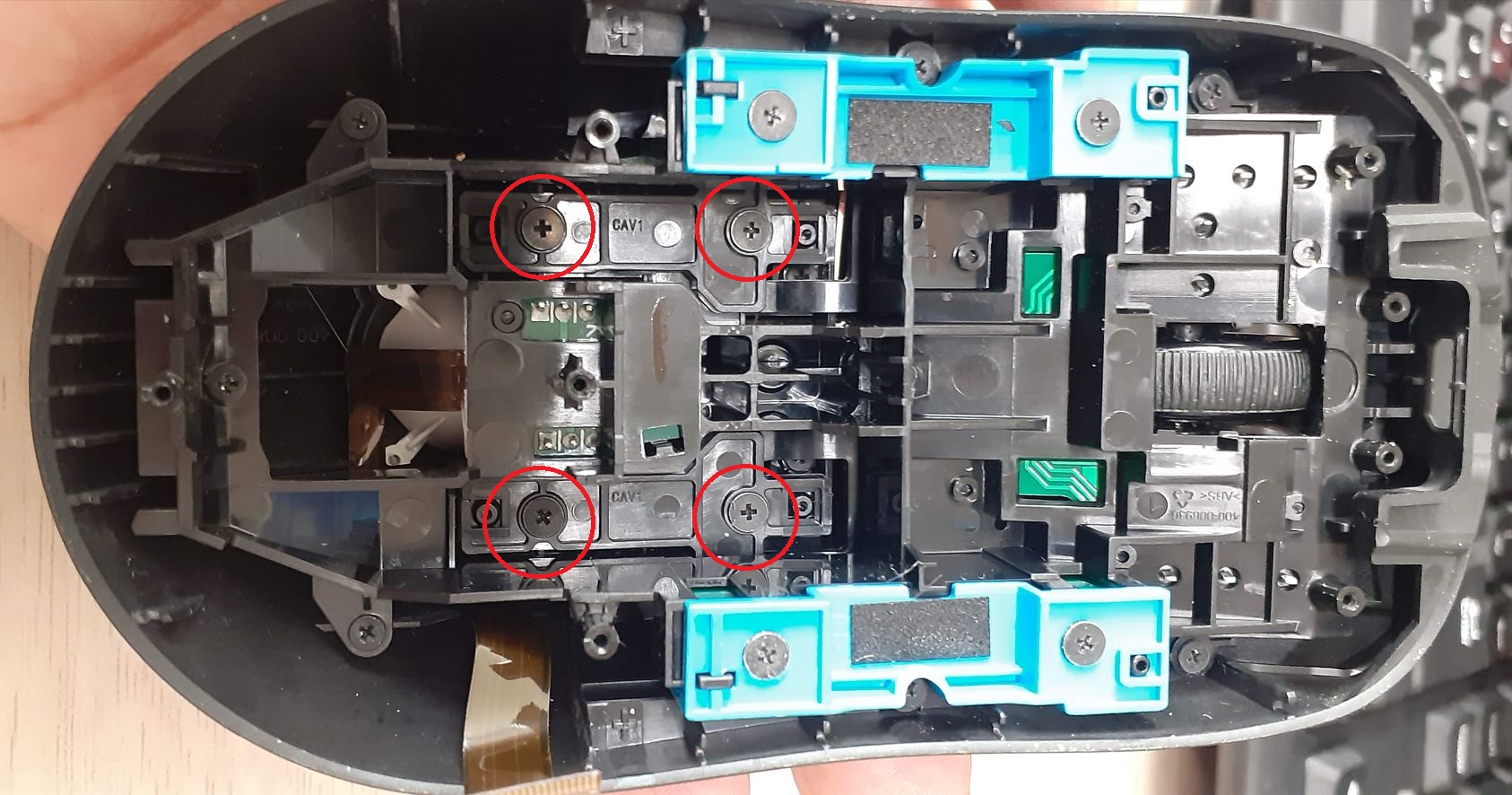

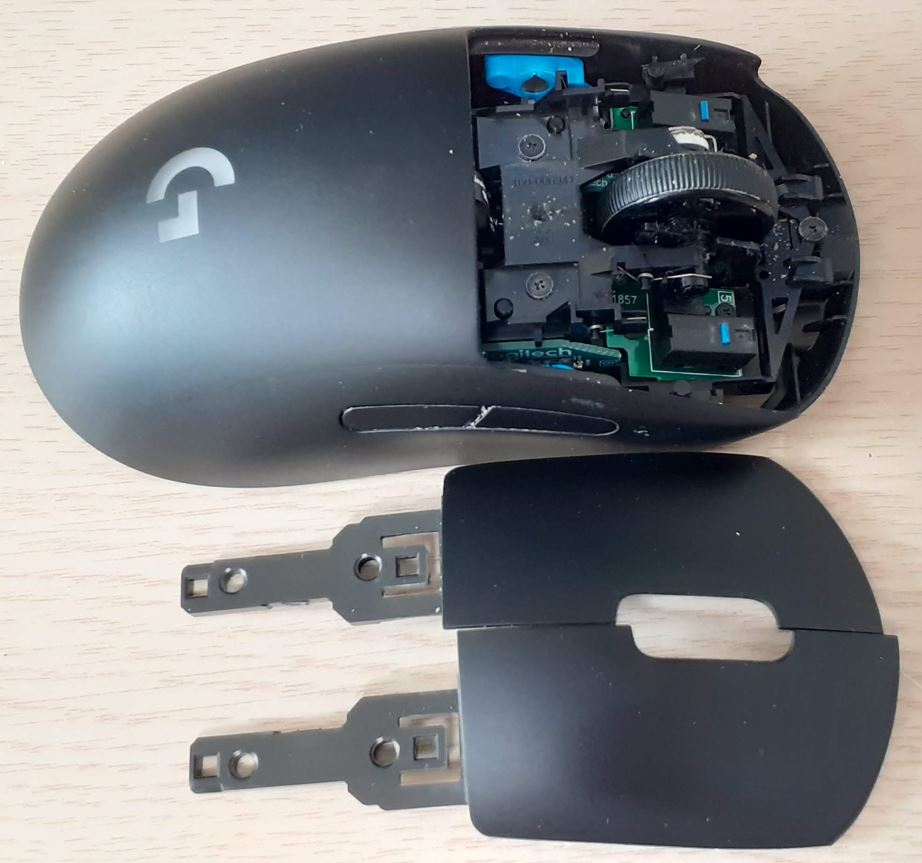

마우스 충전 배터리를 분리하였다면, 스위치를 클릭하는 부분(??)을 분리해 주어야 하는데,

이것도 나사 4개를 풀어주면 쉽게 분해가 됩니다.

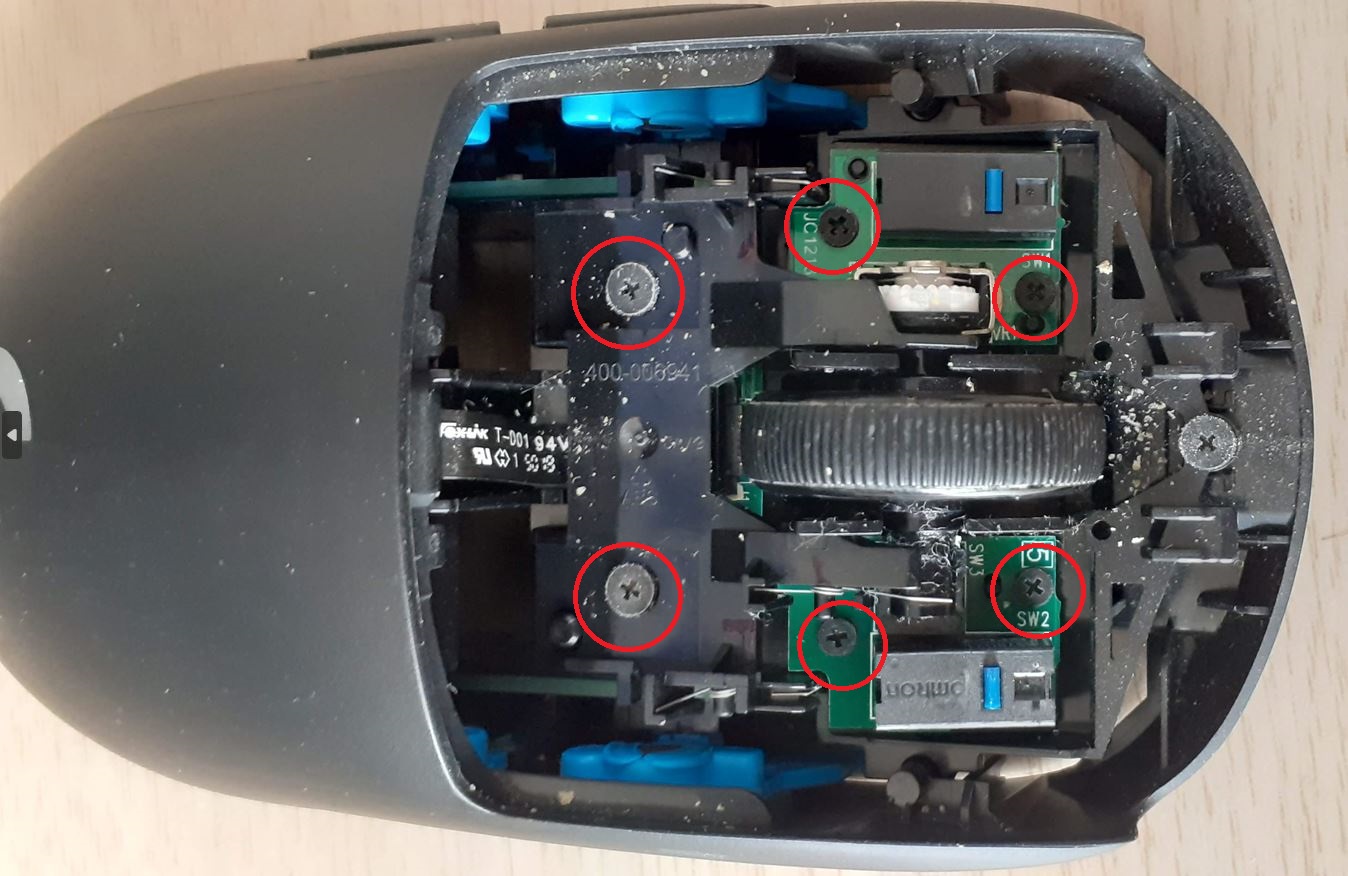

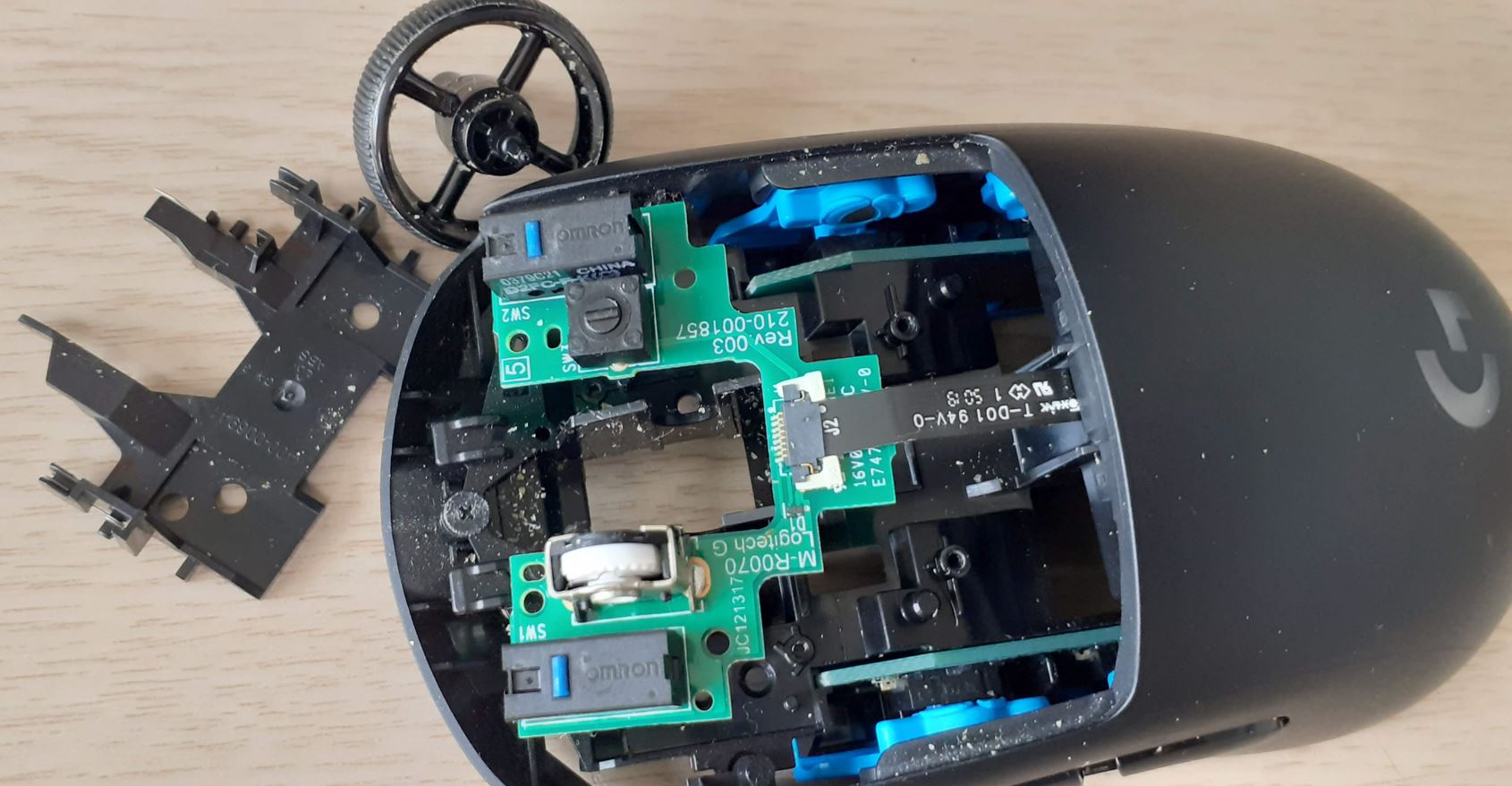

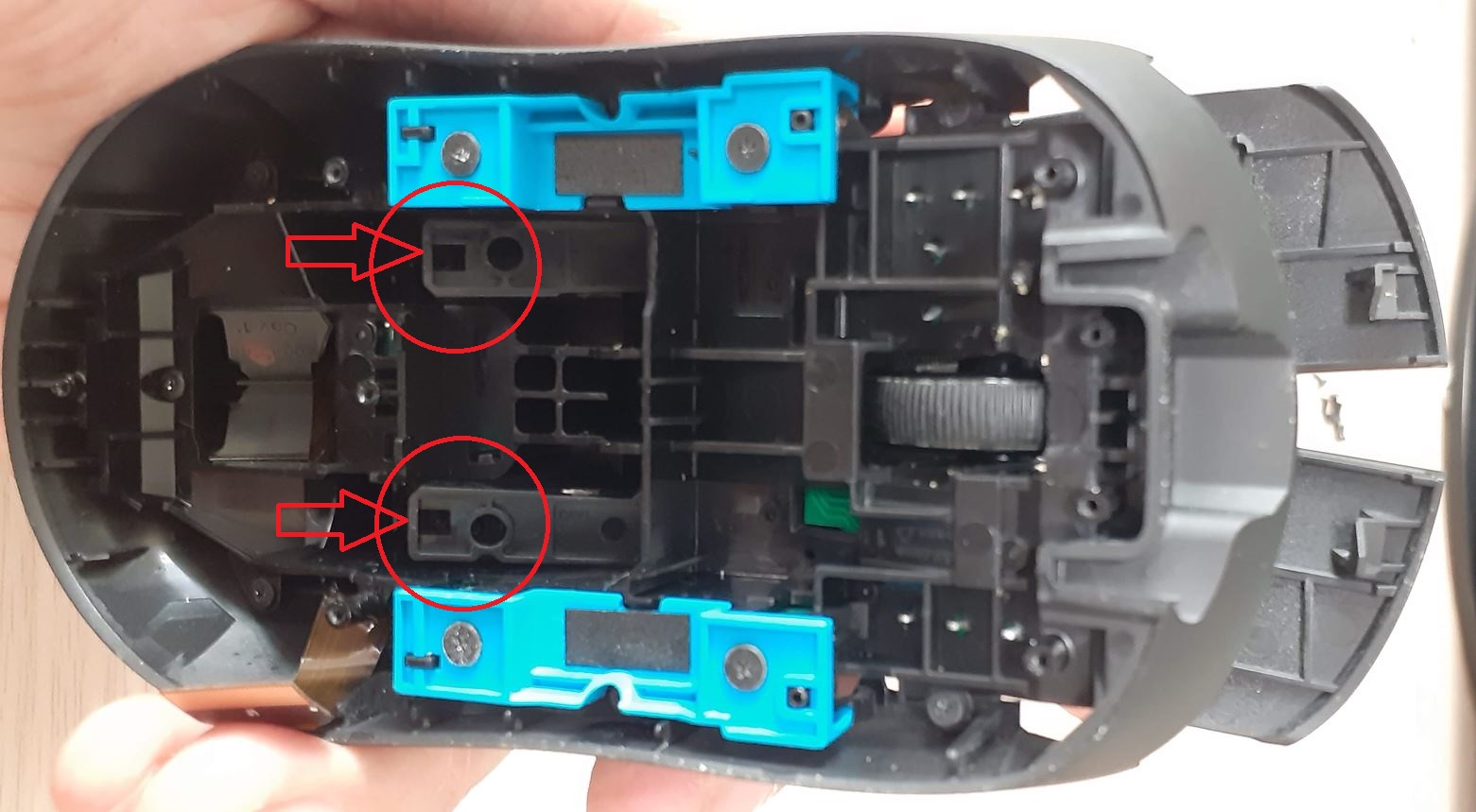

마지막으로 표시된 위치의 나사 6개를 풀어 주면, 스위치가 있는 PCB를 분리할 수 있습니다.

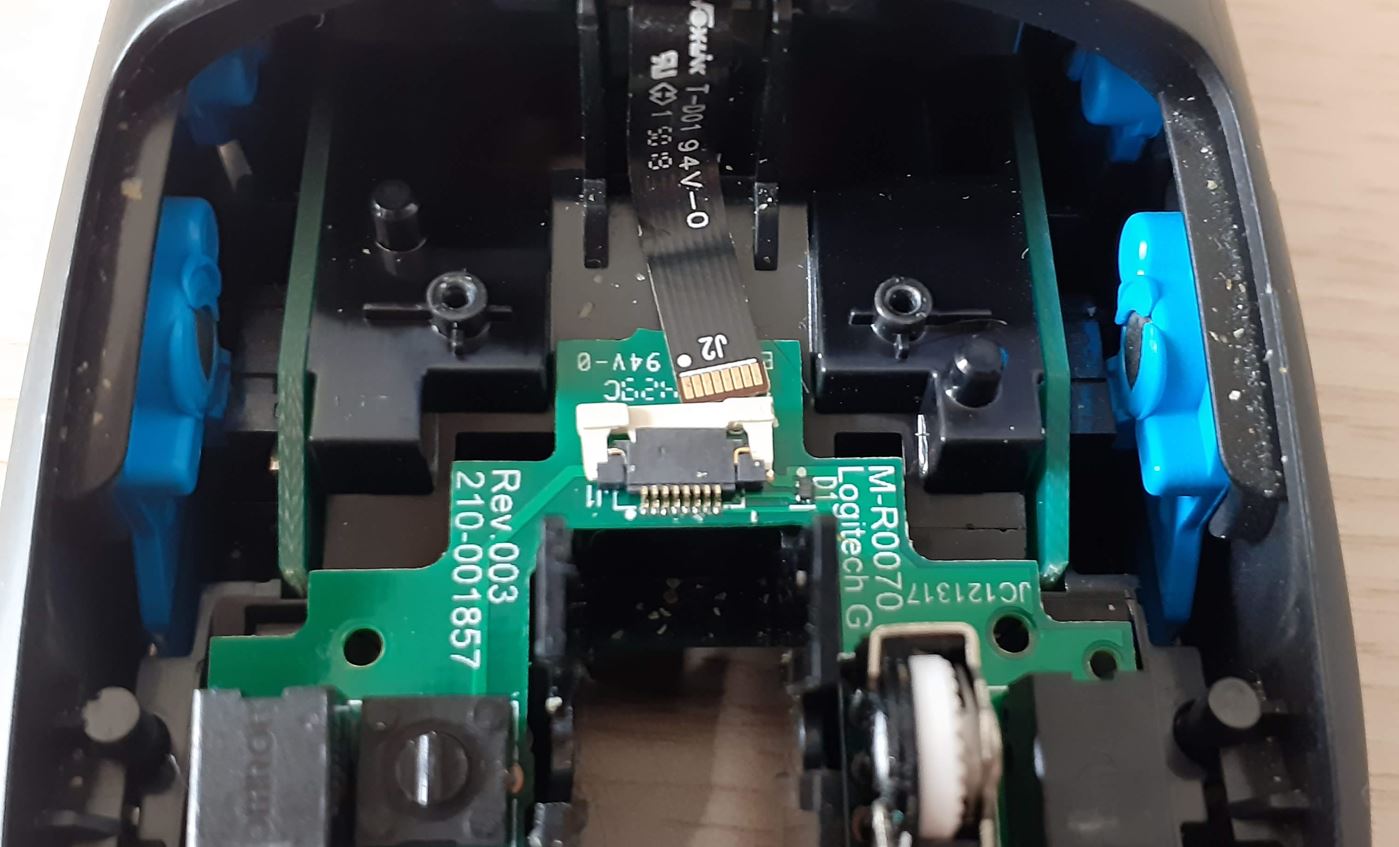

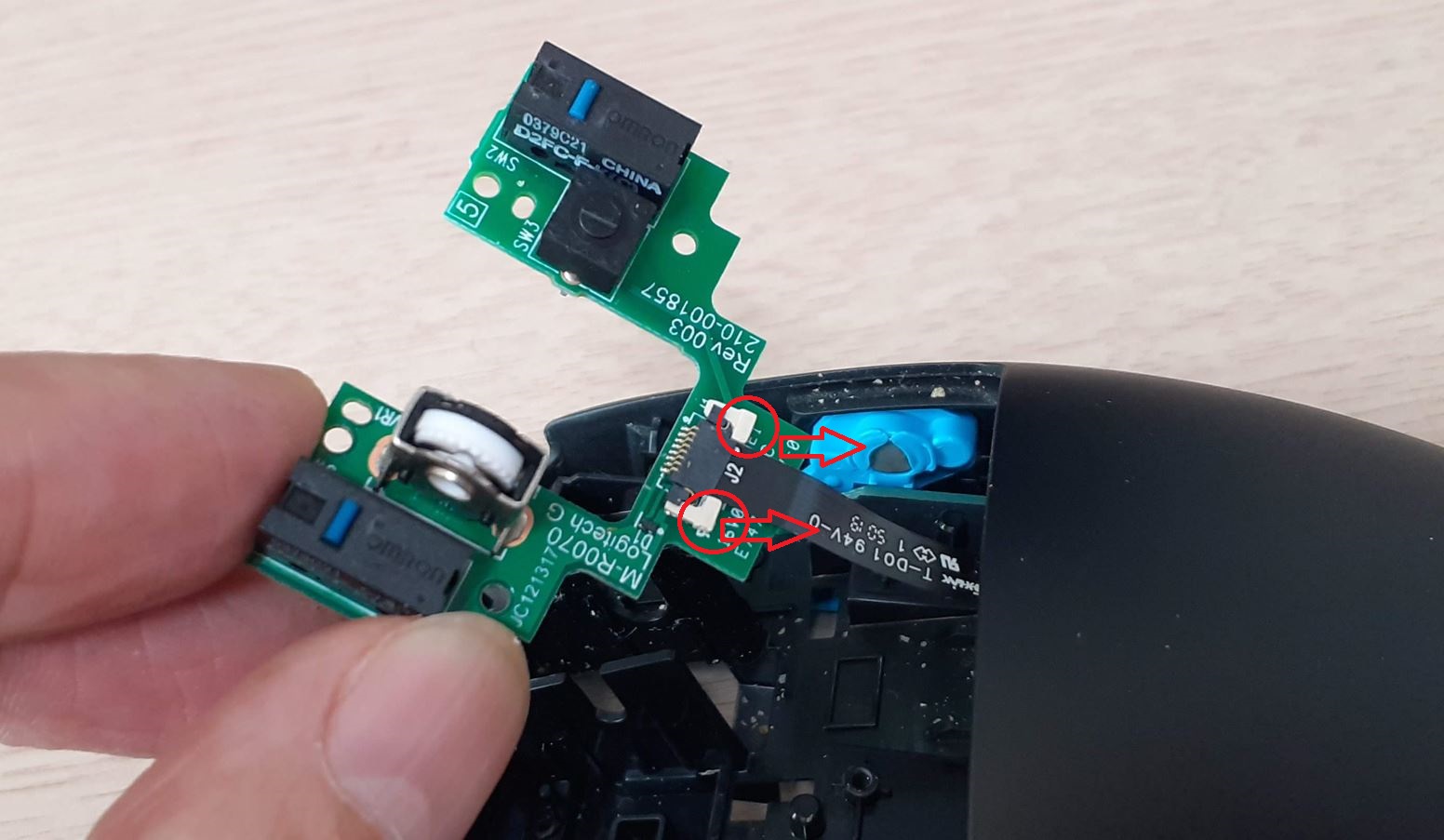

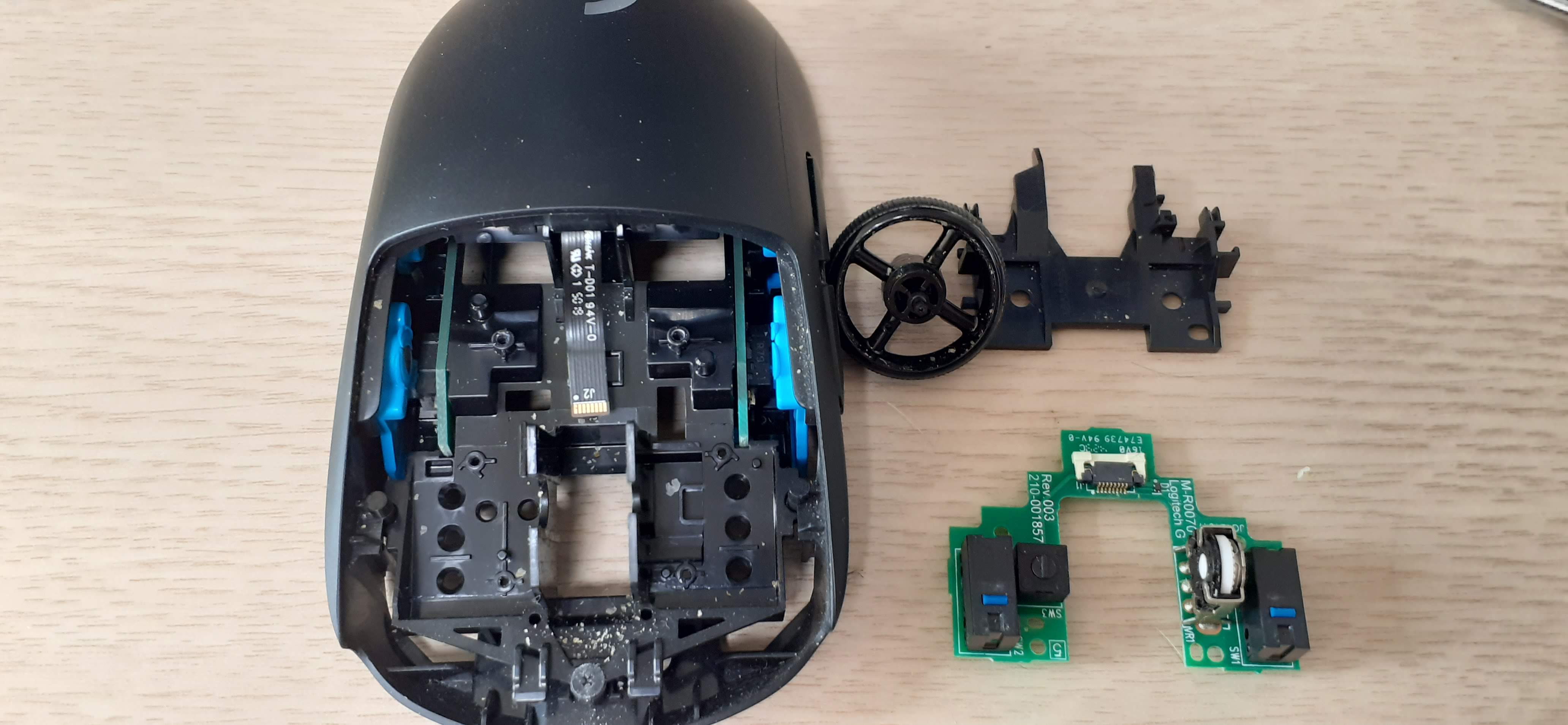

마지막으로 스위치 PCB와 연결된 FFC 케이블을 분리해주면 작업 준비가 다 되었습니다.

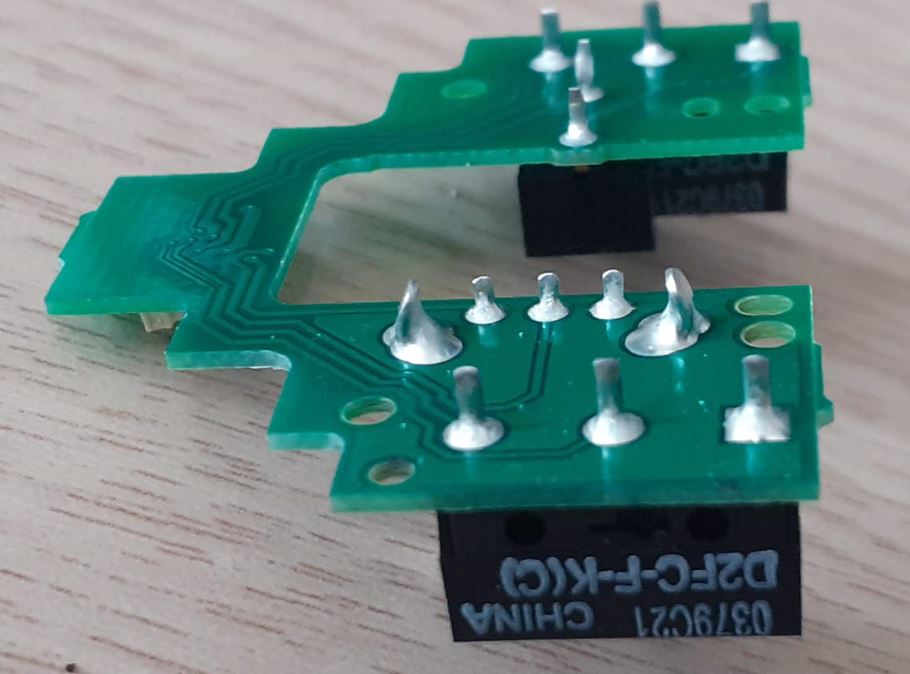

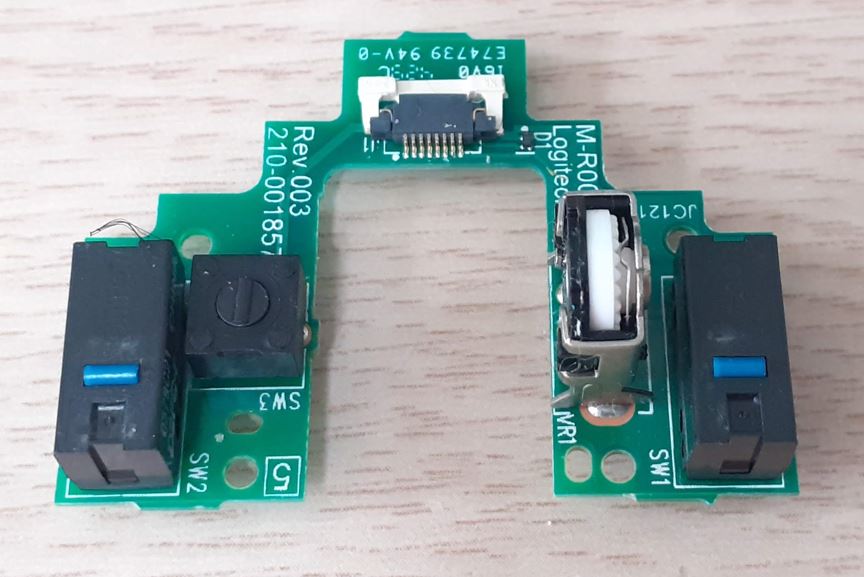

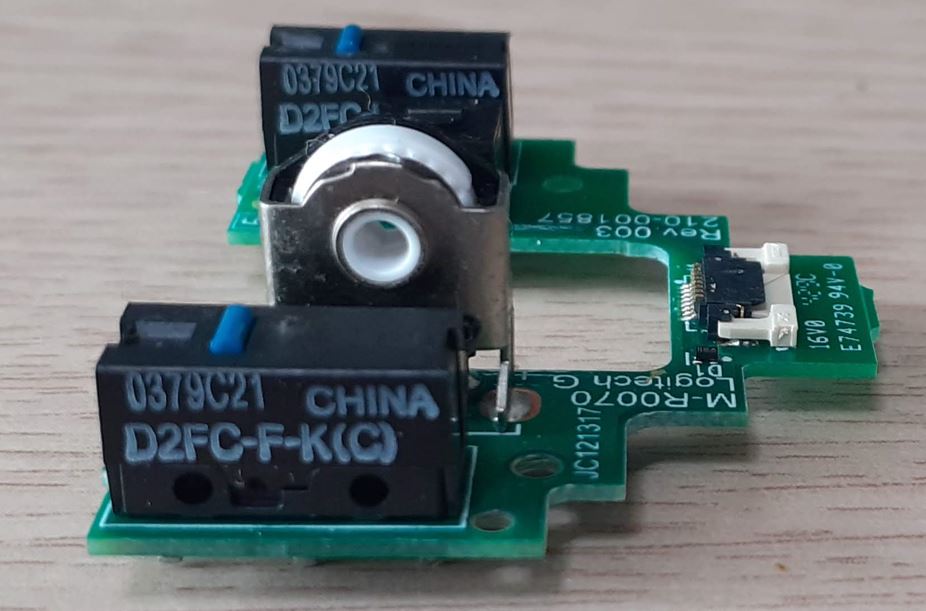

더블클릭 오류로 교체되어야 할 스위치입니다.

2개다 교체할 거예요

기존에 사용된 스위치는 옴론 차이나 제품입니다..

예전에 사용하던 수리용 자재를 준비했습니다.

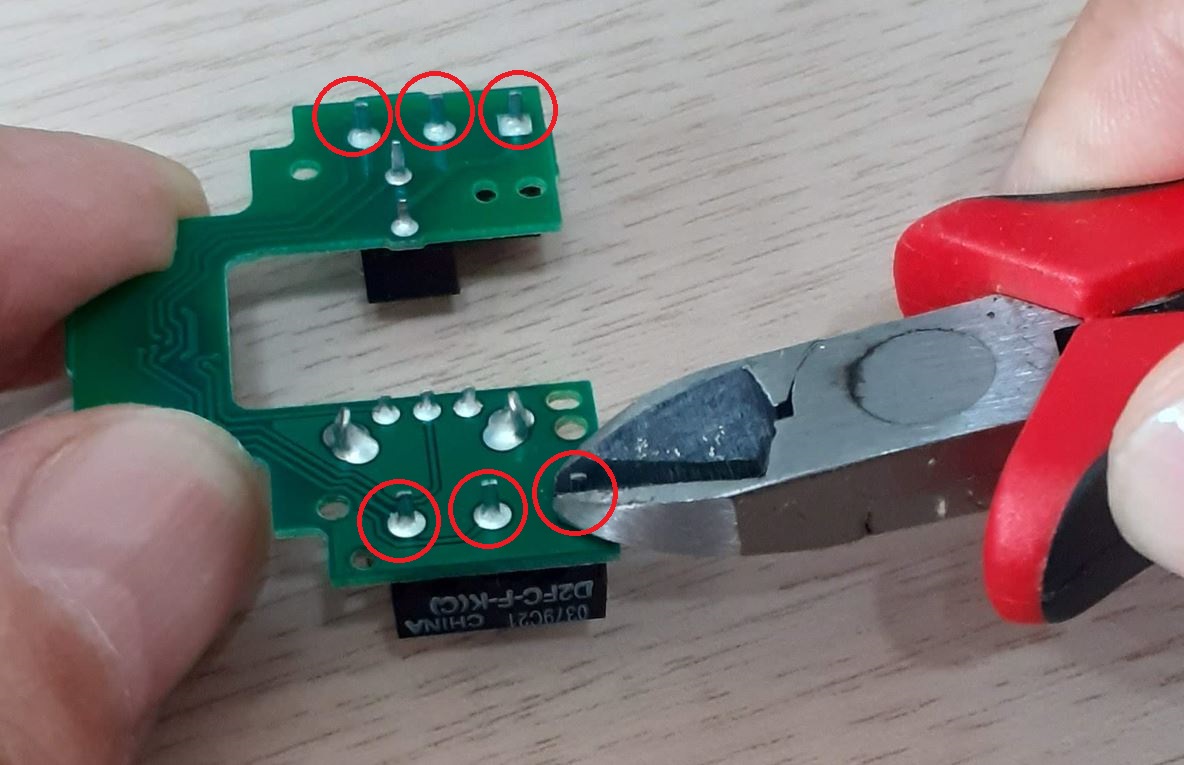

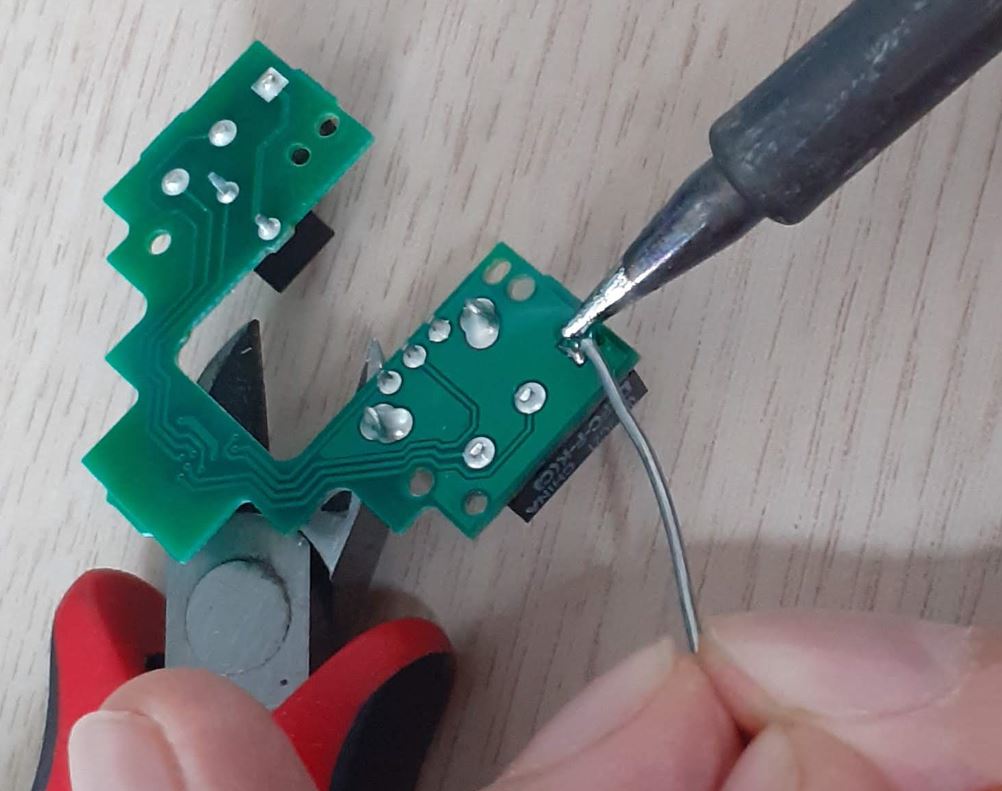

가장 먼저 스위치 부품의 다리 부분을 최대한 잘라 줍니다.

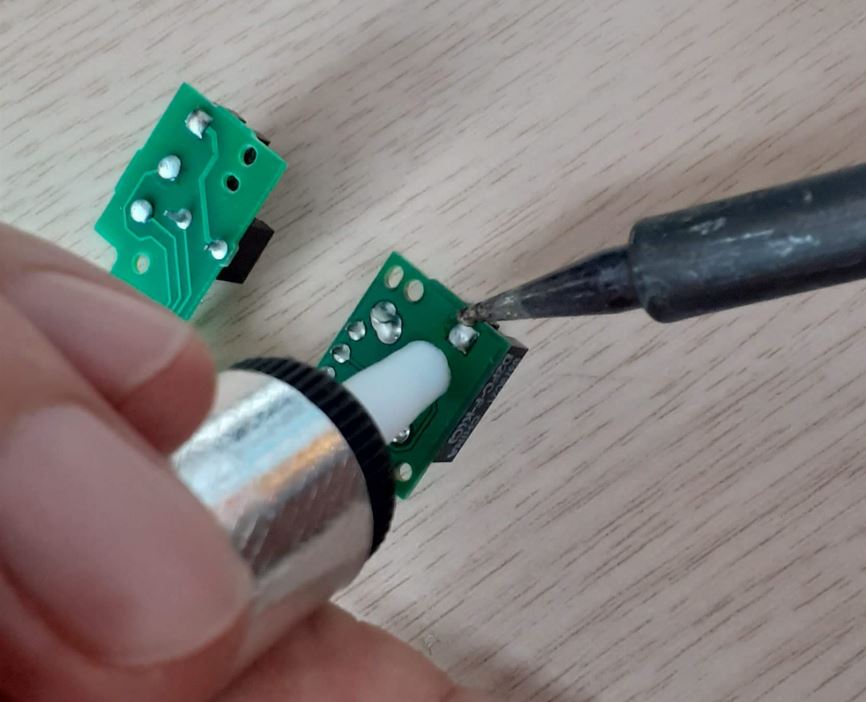

그리고 납을 충분히 입혀준 다음 흡입기로 납을 제거해 주세요..

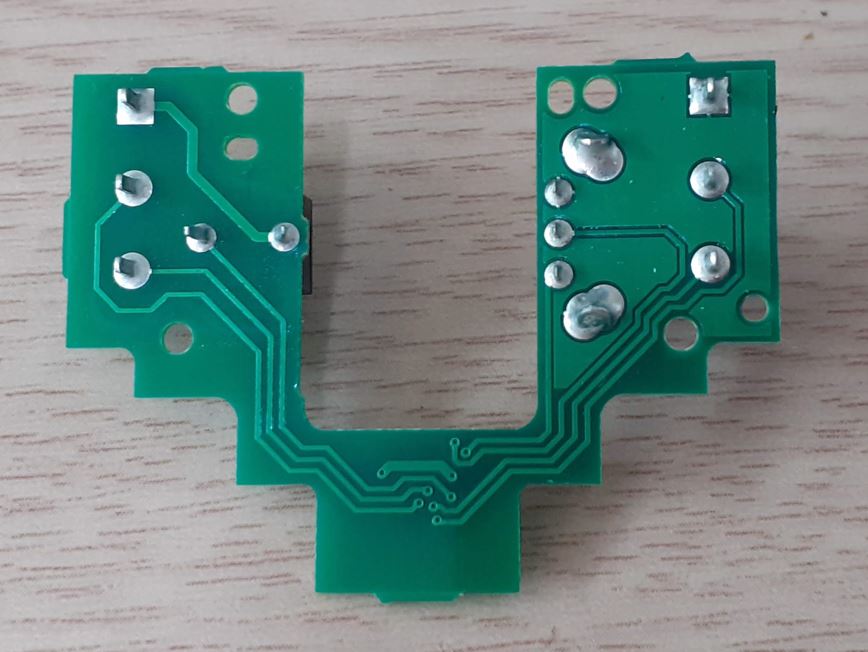

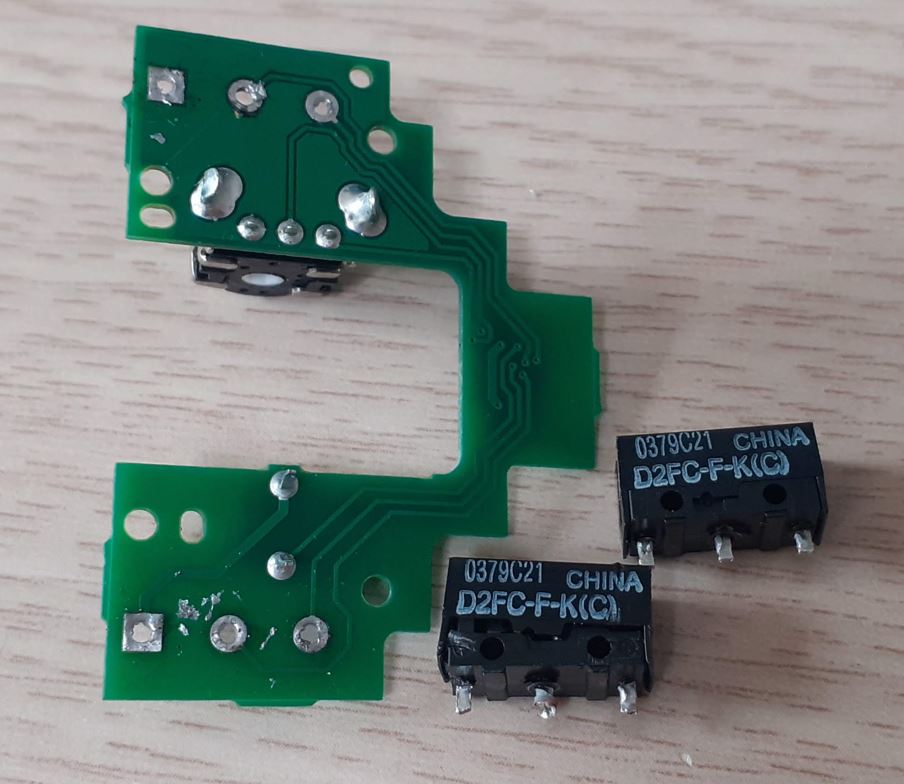

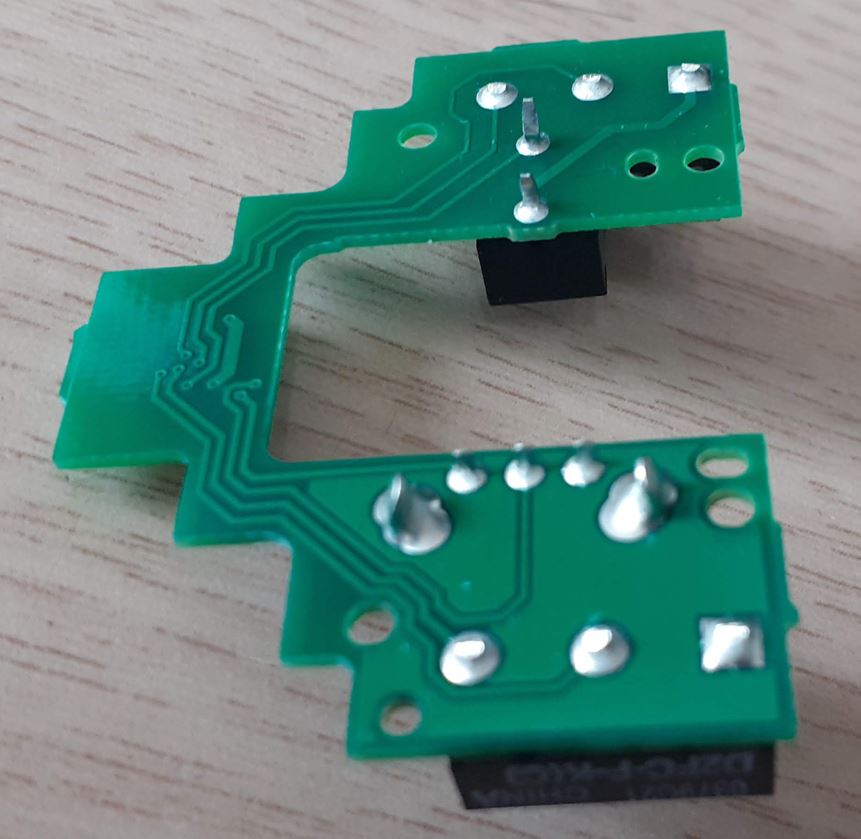

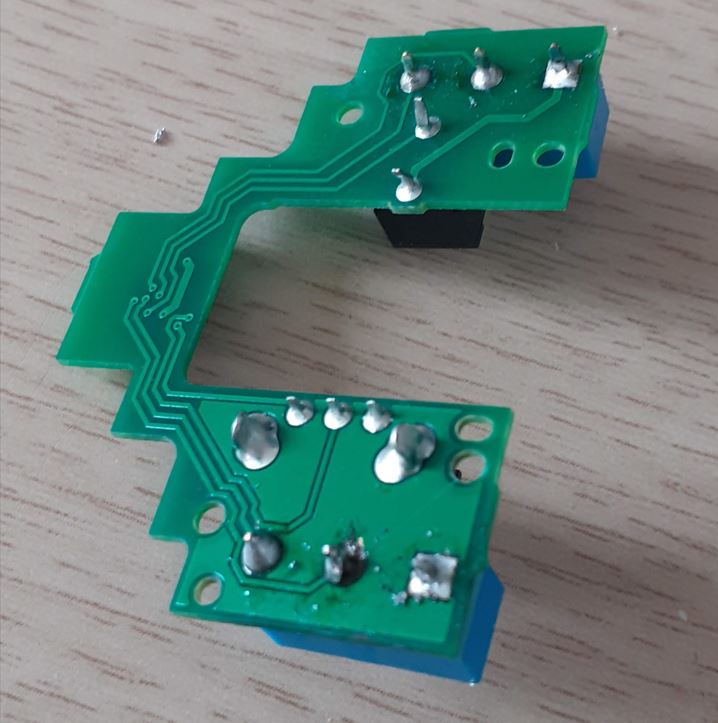

불량 스위치를 PCB에서 분리했습니다...

스위치 하나가 잘 안 빠져서 시간이 좀 걸렸어요ㅜㅜ

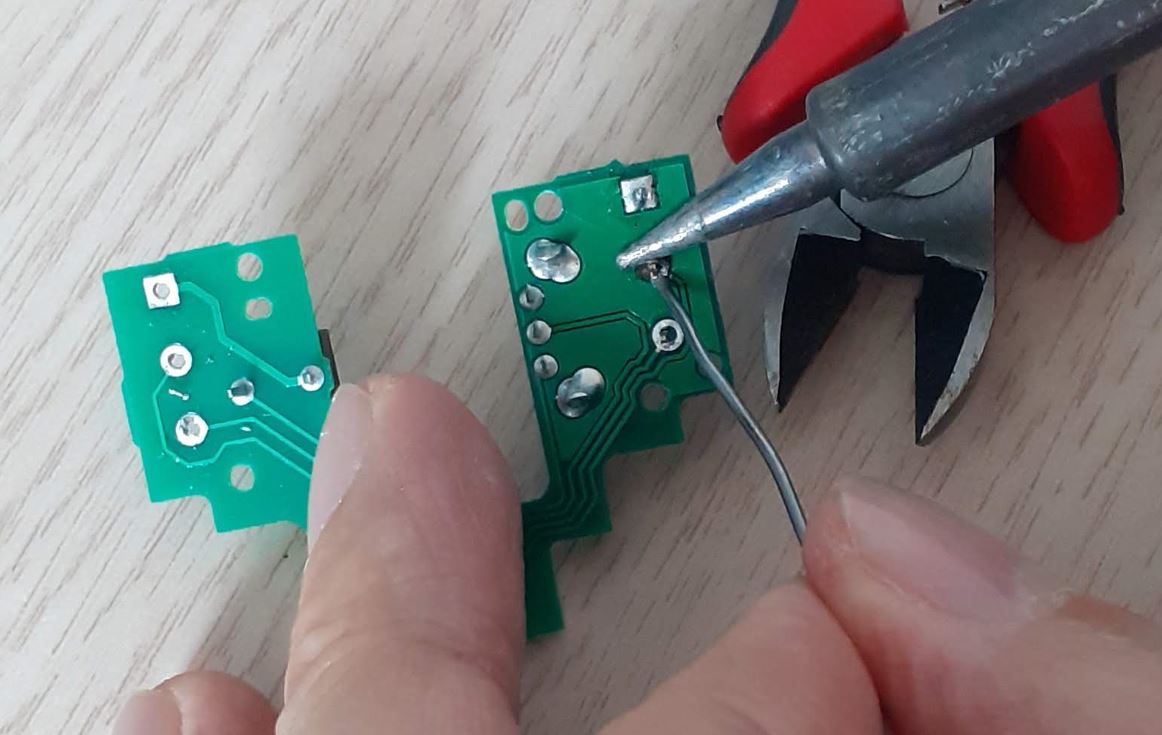

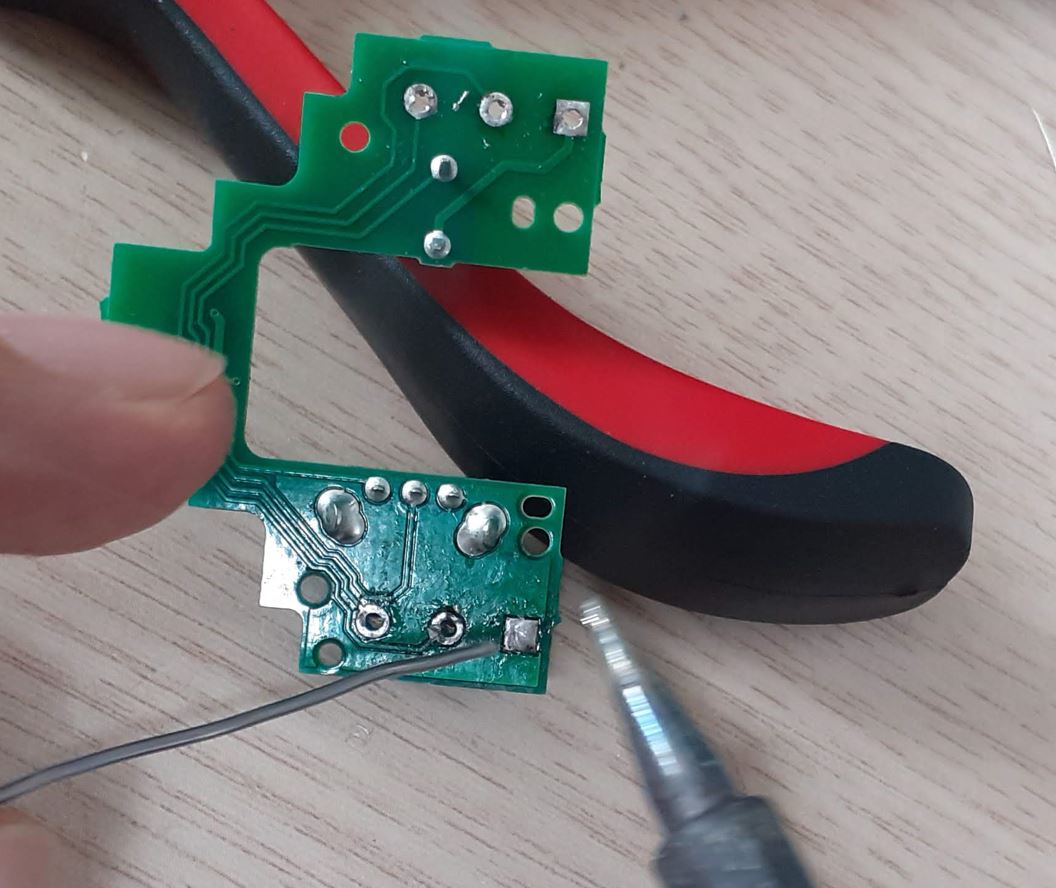

그리고 새로운 스위치를 납땜해 주면 작업이 마무리 됩니다..

조립은 분해 역순...

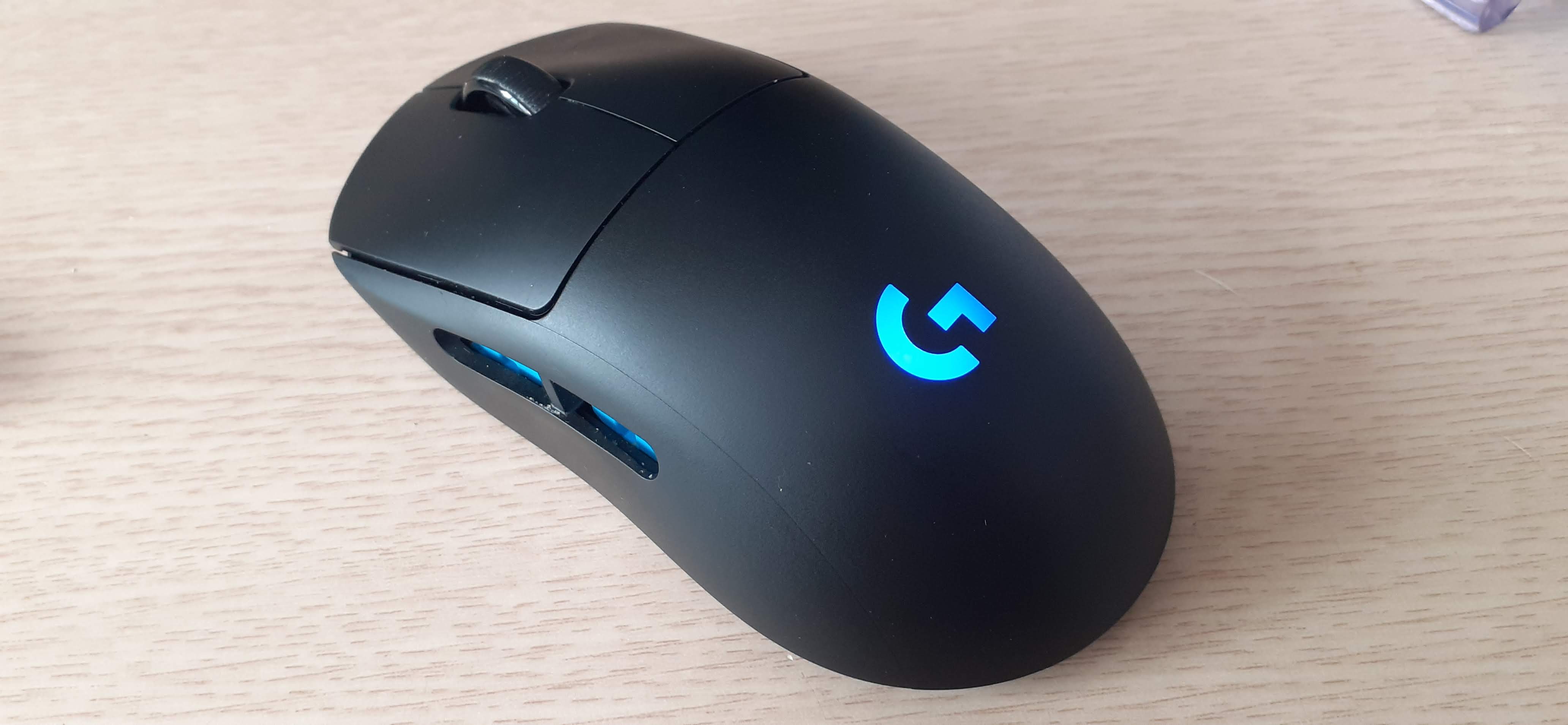

수리후 테스트까지, 다행이도 이상 없이 완료되었습니다......

비싼 마우스 분해 해서, 문제가 발생하면 어쩌지 하며 걱정 많이 했는데.. 잘 마무리 되어서 기쁘네요... ^^

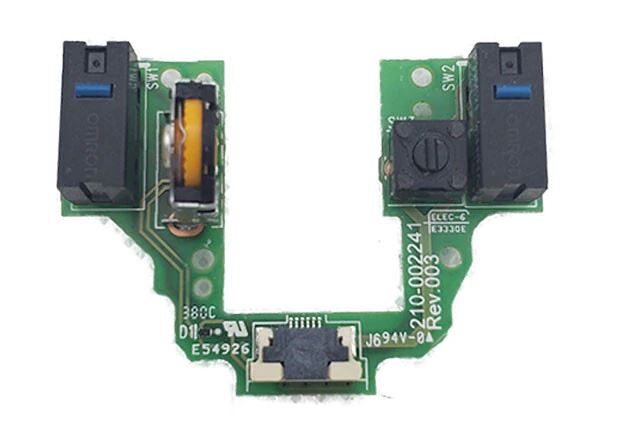

참고로 해당 부품을 통째로 알리에서 판매합니다. (12,000원 정도)

납땜 하는게 어려우시다면, 이걸 구입해서 통째로 교체하시는 방법을 추천 합니다..

---
