기아 레이 (KIA RAY 2016년식) 트렁크 외부 열림 스위치(트렁크 오픈 스위치) 교체 작업

2016년식 기아 레이 차량 트렁크 오픈 스위치 교체 작업 방법 정리입니다.

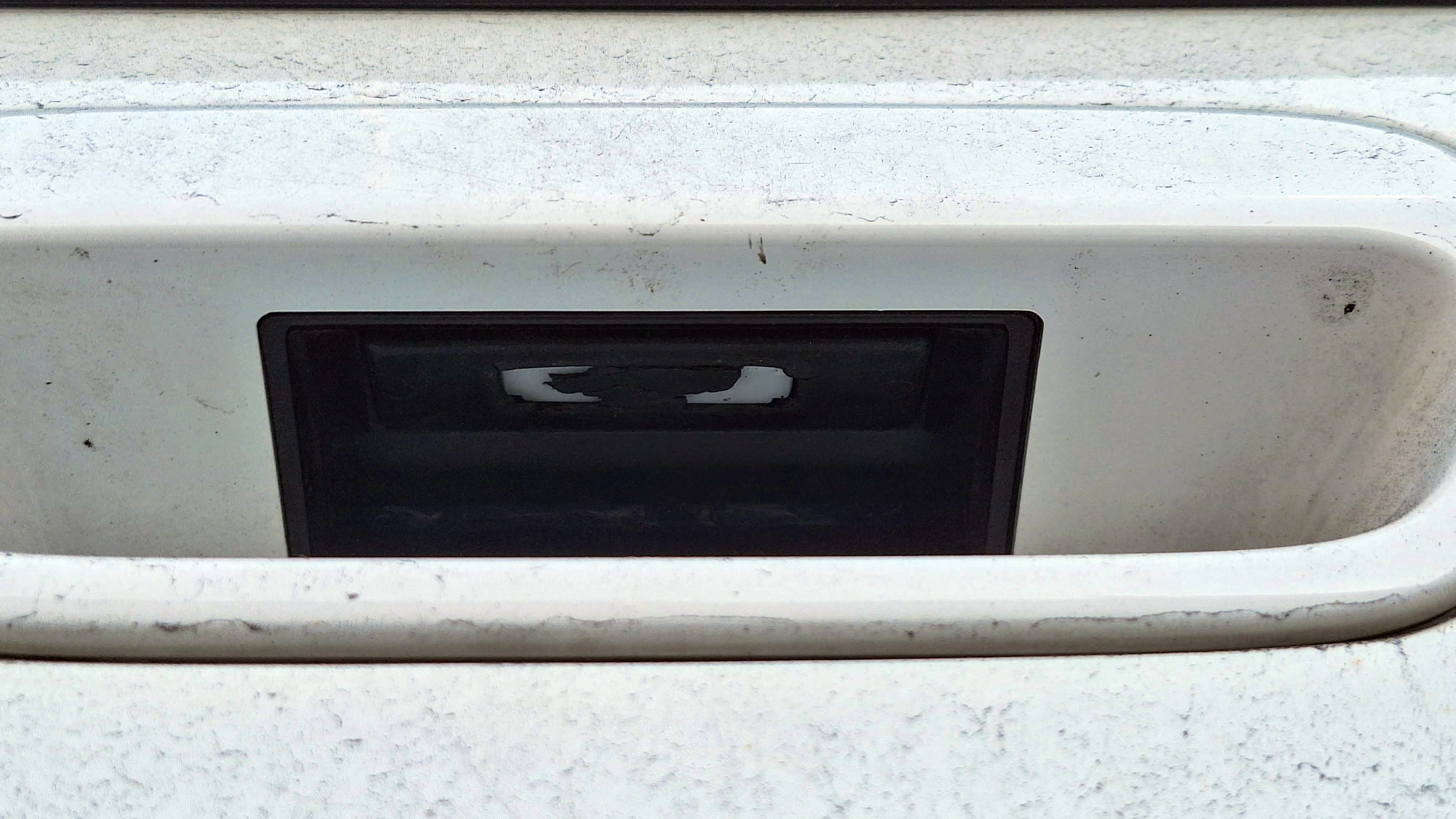

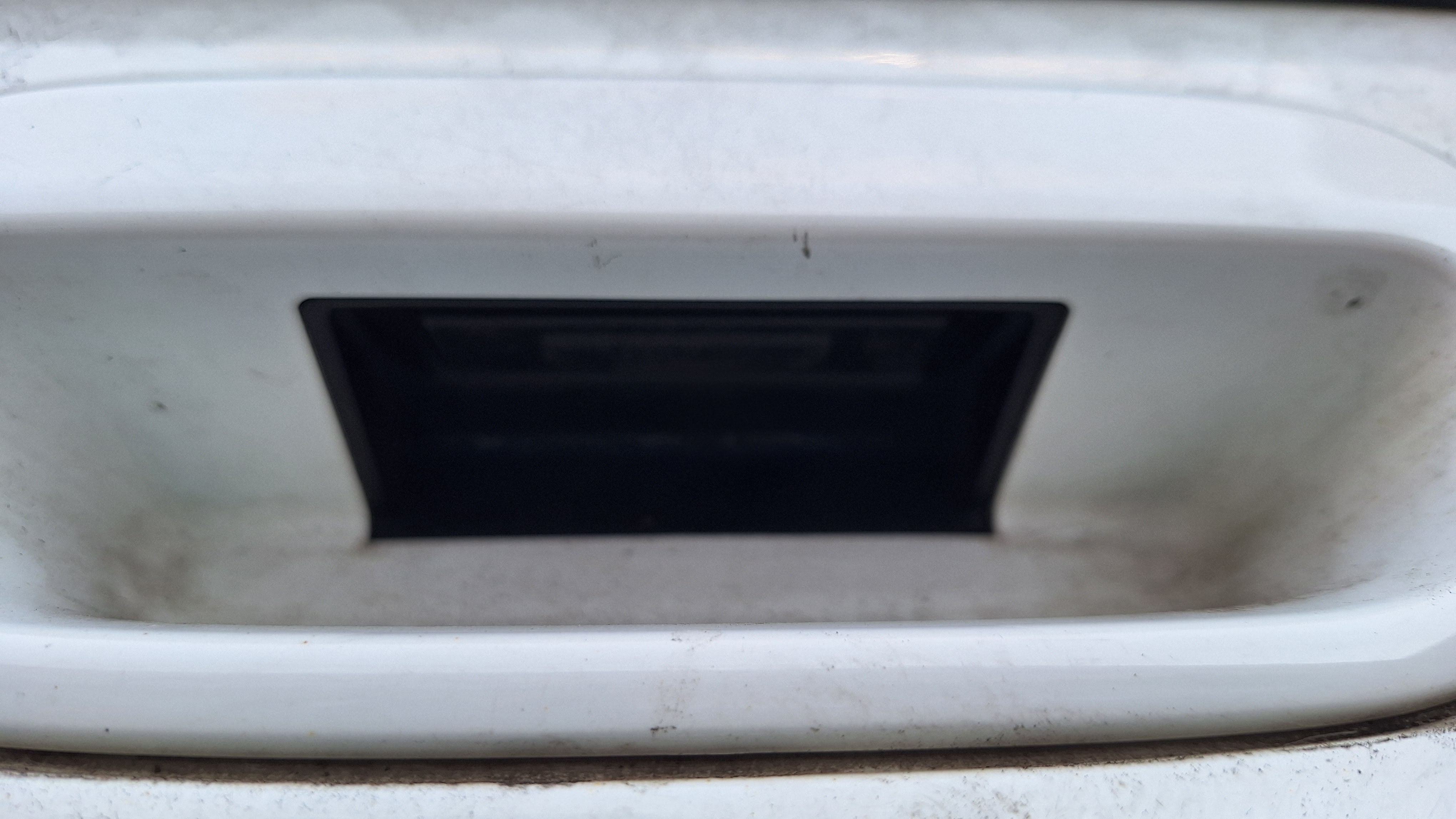

트렁크 열림 스위치를 오래 사용하다 보니 방수처리된 고무가 닳아서 많이 헤졌습니다.

비 오는 날 수분이 유입되어 쇼트 등의 문제가 발생할 수 있기에 교체 작업을 진행하게 되었습니다.

81720A3000 : 레이 트렁크 부분은 스위치만 판매하지 않고 통으로 판매하며 가격은 15,600원입니다.

색상별로 판매되니 맞는색상을 구입하면 됩니다.

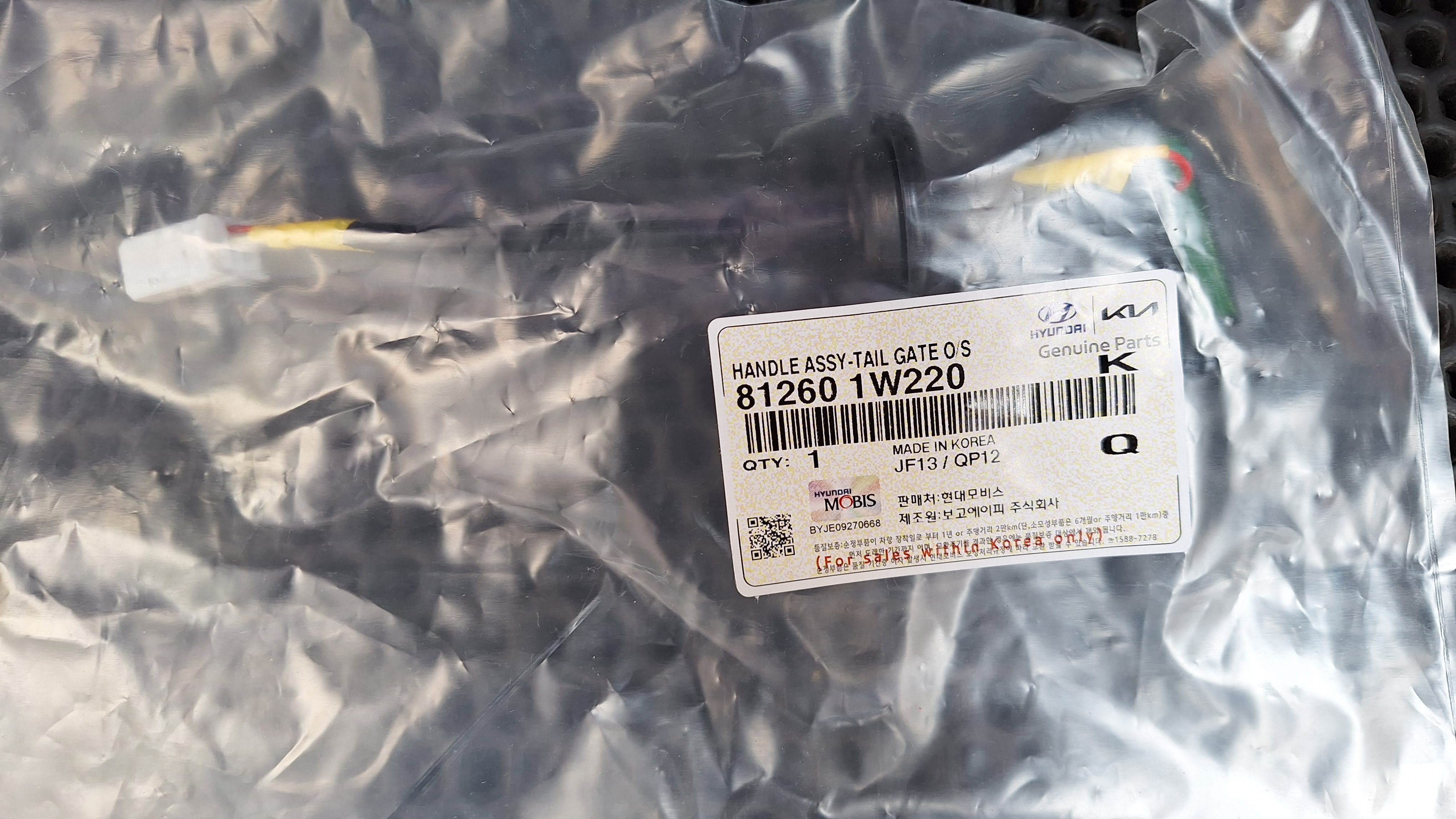

812601W220 : 모닝, 프라이드 차량에 사용하는 트렁크 오픈 스위치이며, 커넥터를 제외하고

호환 사용이 가능하며, 가격은 4,600원 정도 합니다.

트렁크 스위치 손잡이 부분을 통으로 교체하려고 했으나 제가 구입할 당시에는 화이트 색상이 품절이어서,

호환되는 트렁크 열림 스위치를 구입하여, 교체해보고자 합니다.

교체 방법은 대략 다음과 같습니다.

트렁크 손잡이 부분은 분리한다.

스위치를 교체한다

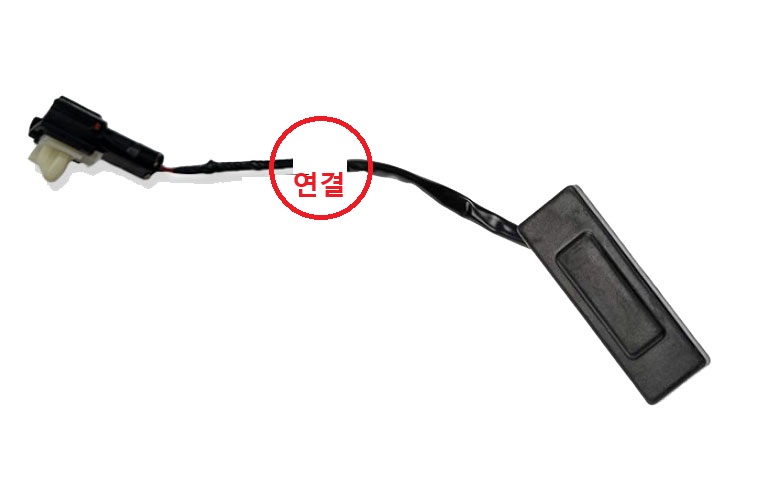

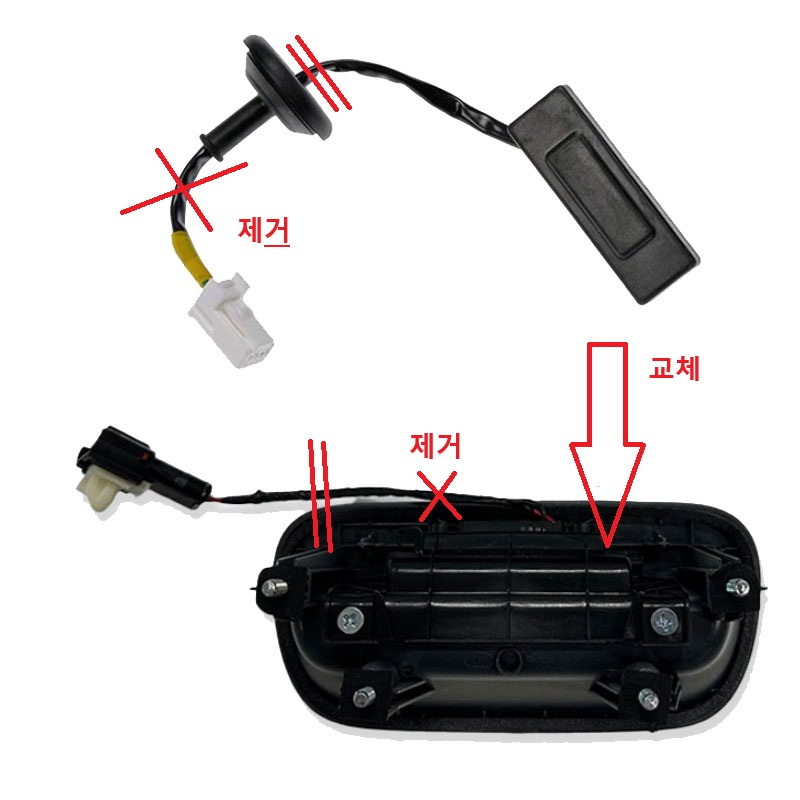

기존 스위치와 교체할 스위치 중간 부분을 잘라서 연결한다..

-- 끝 --

참 쉽죠 ~~~~~

부품이 도착했습니다.

본격적으로 교체 작업을 진행해 보도록 하겠습니다.

트렁크 스위치를 교체하기 위해 (+) 드라이버, 스패너, 헤라, 전선을 자르고 피복을 벗겨낼 가위,

절연테이프 등을 미리 준비합니다..

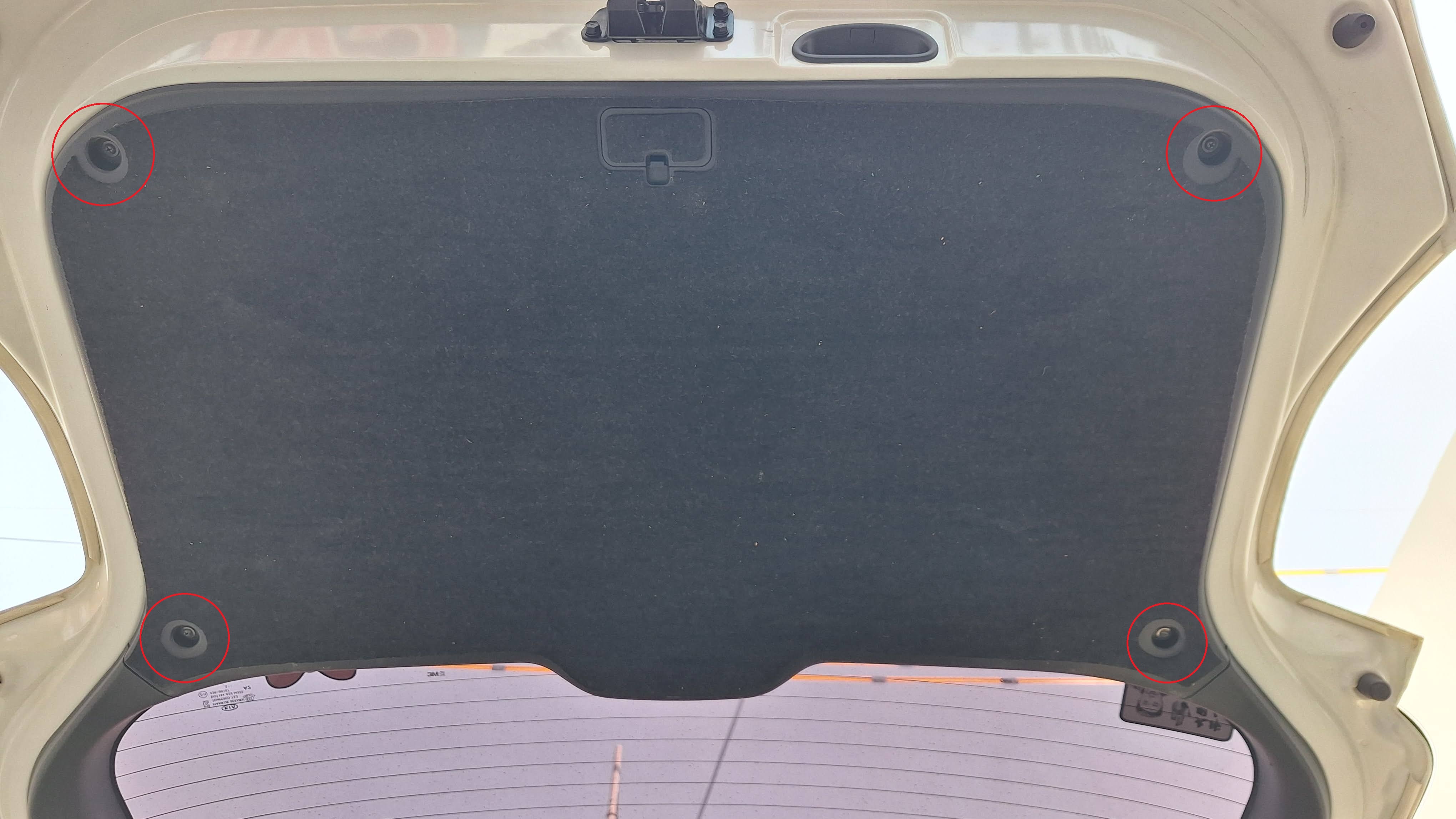

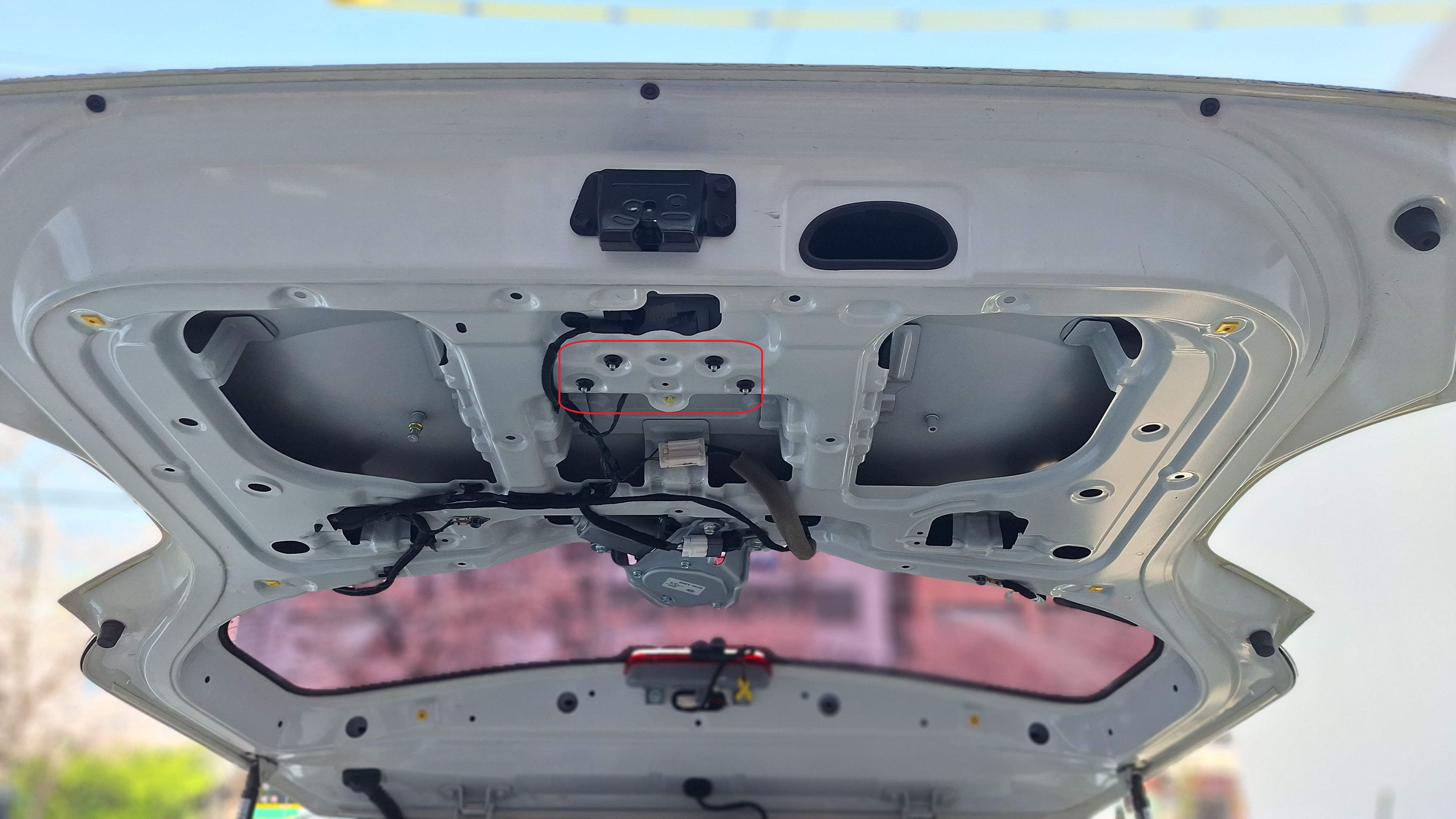

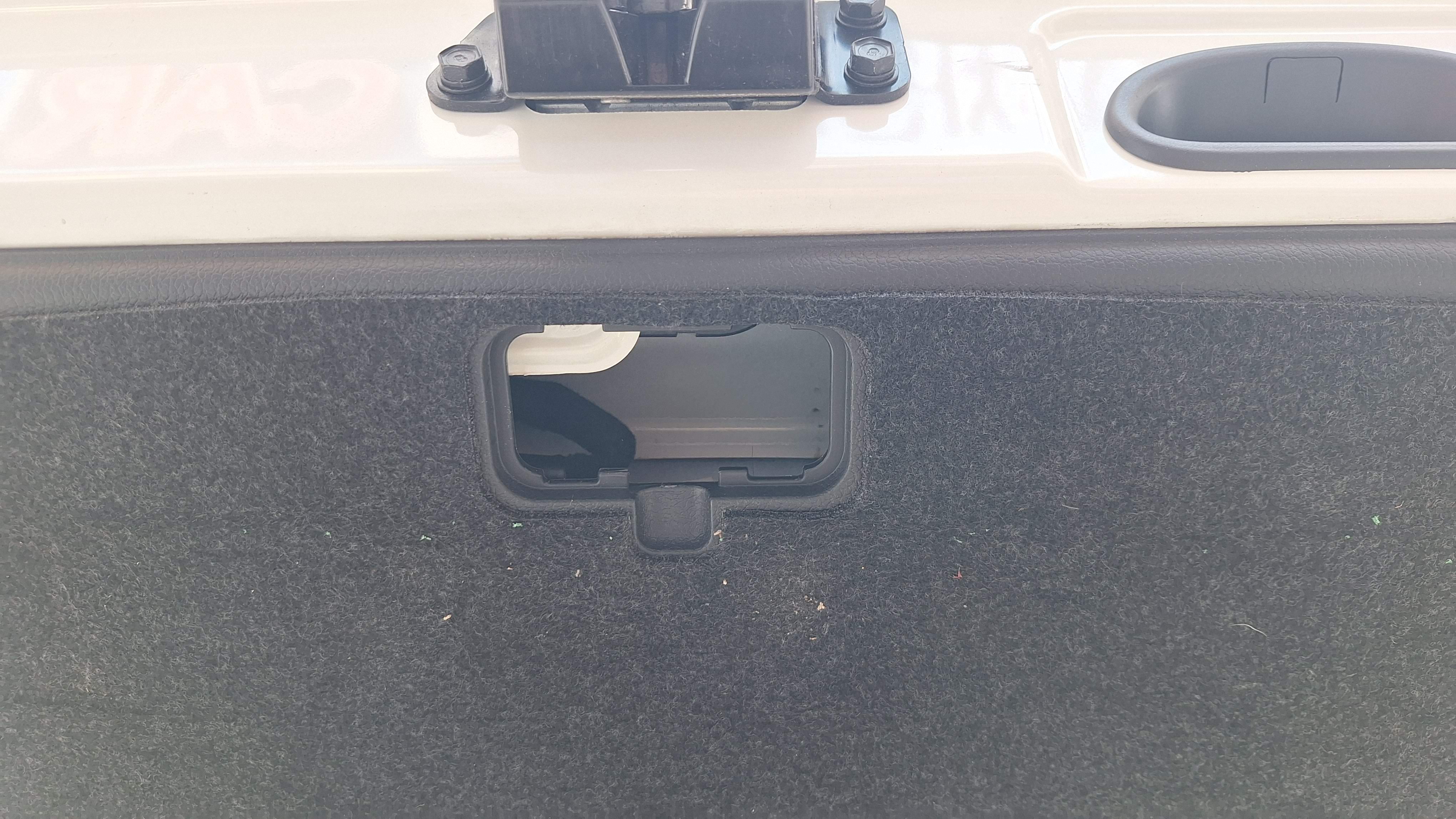

트렁크를 열고 4개의 나사를 풀어줍니다.

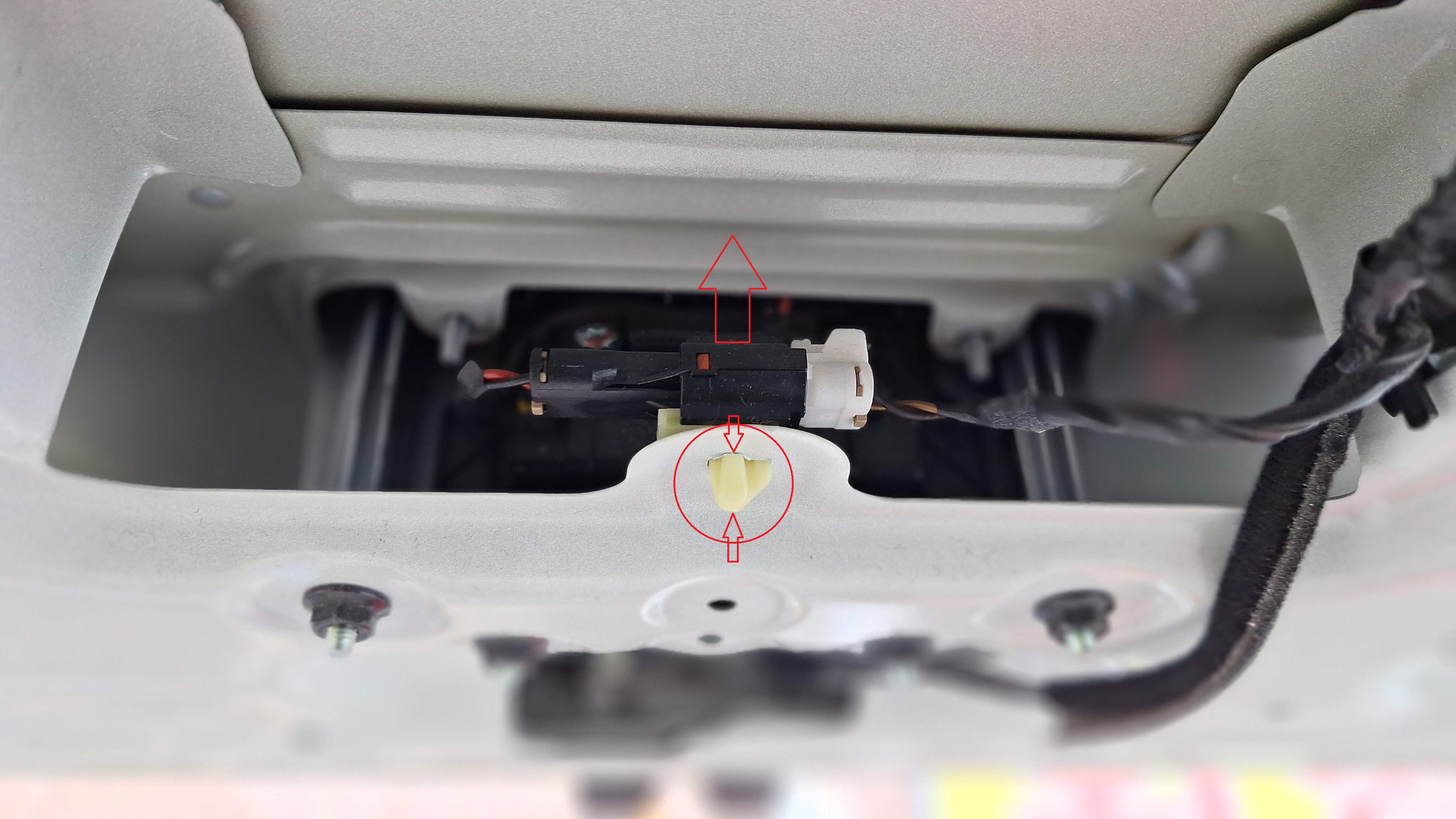

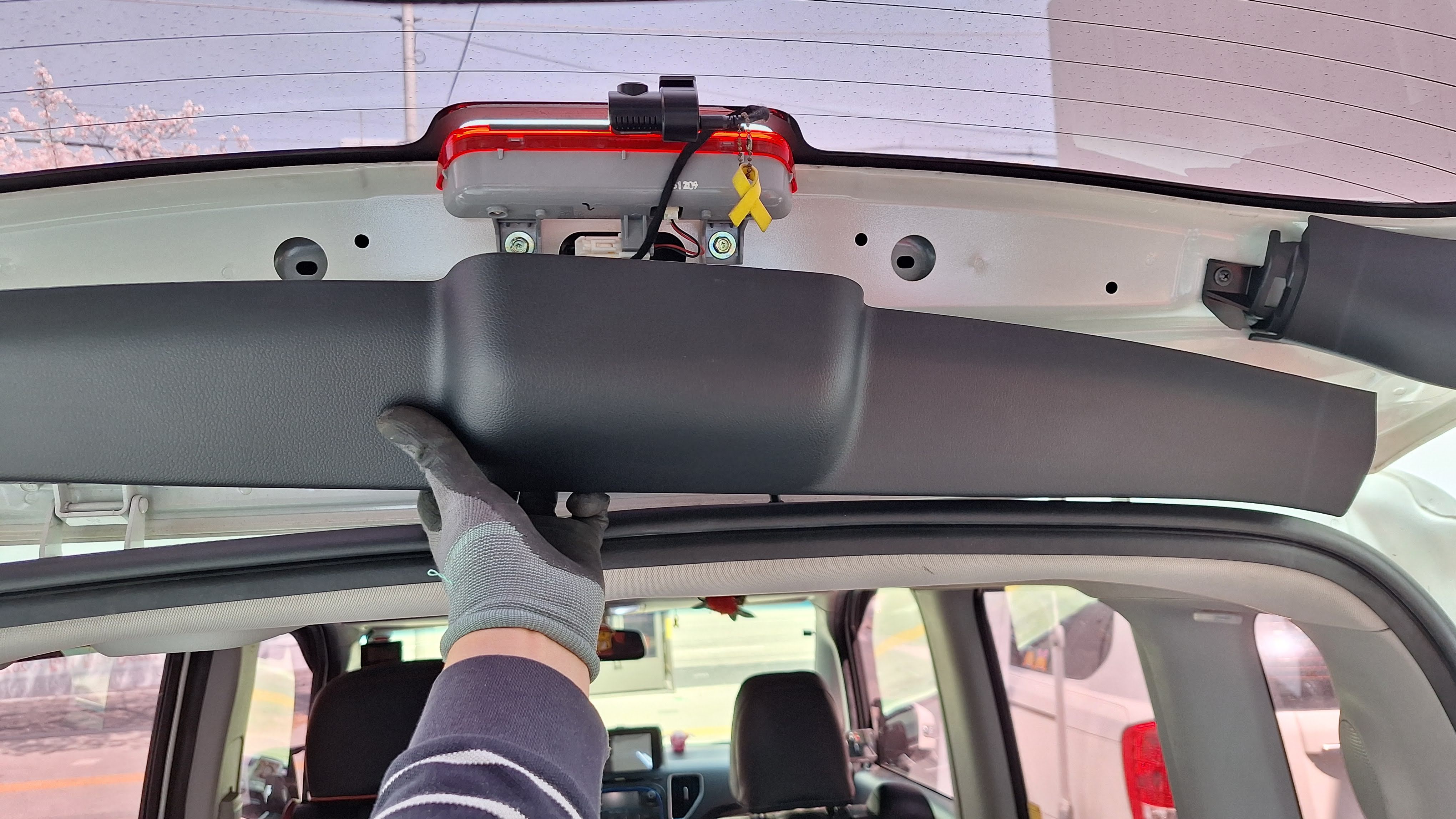

차량 내부에서 트렁크를 열수 있는 부분의 커버도 제거해 주세요..

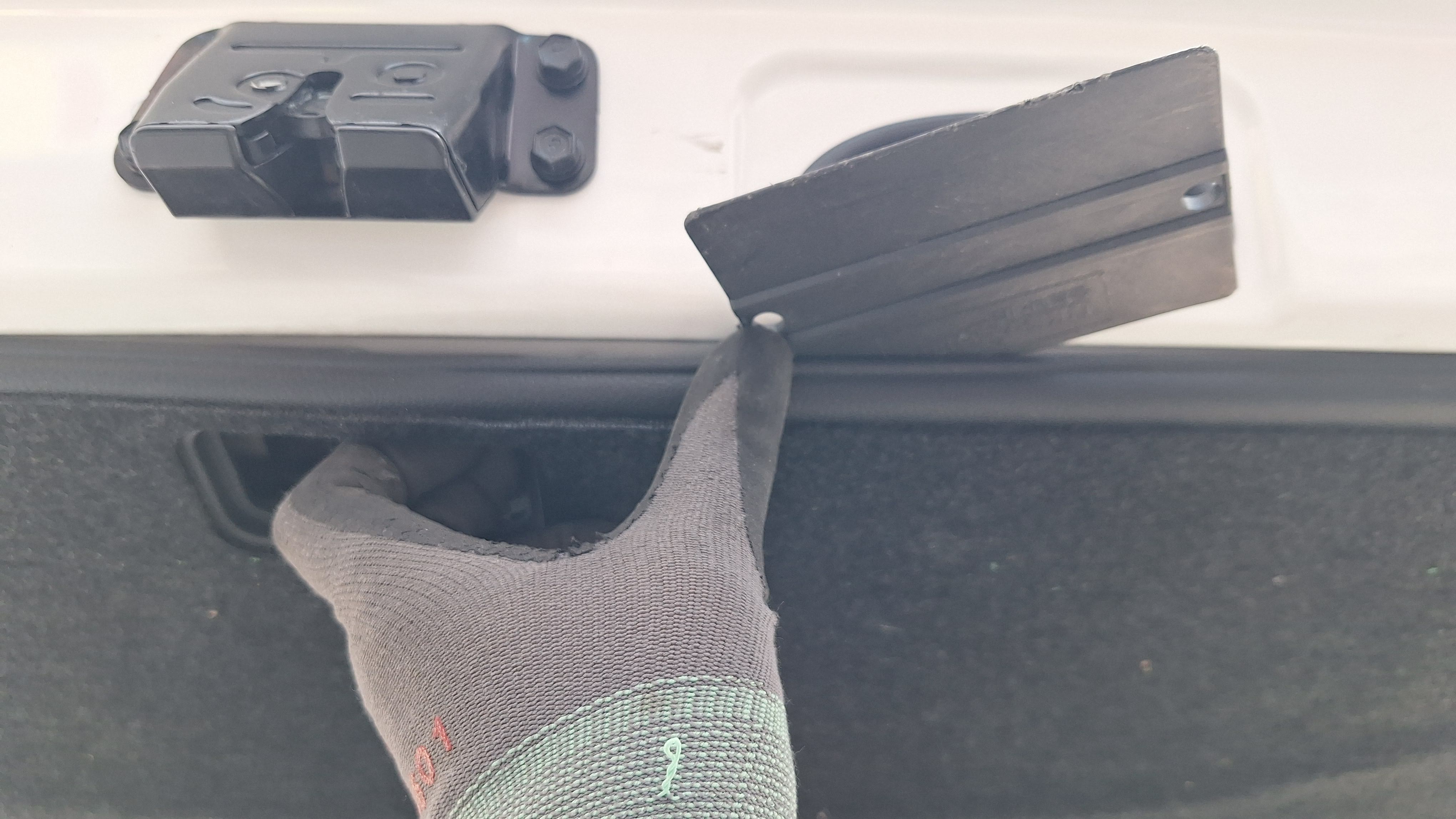

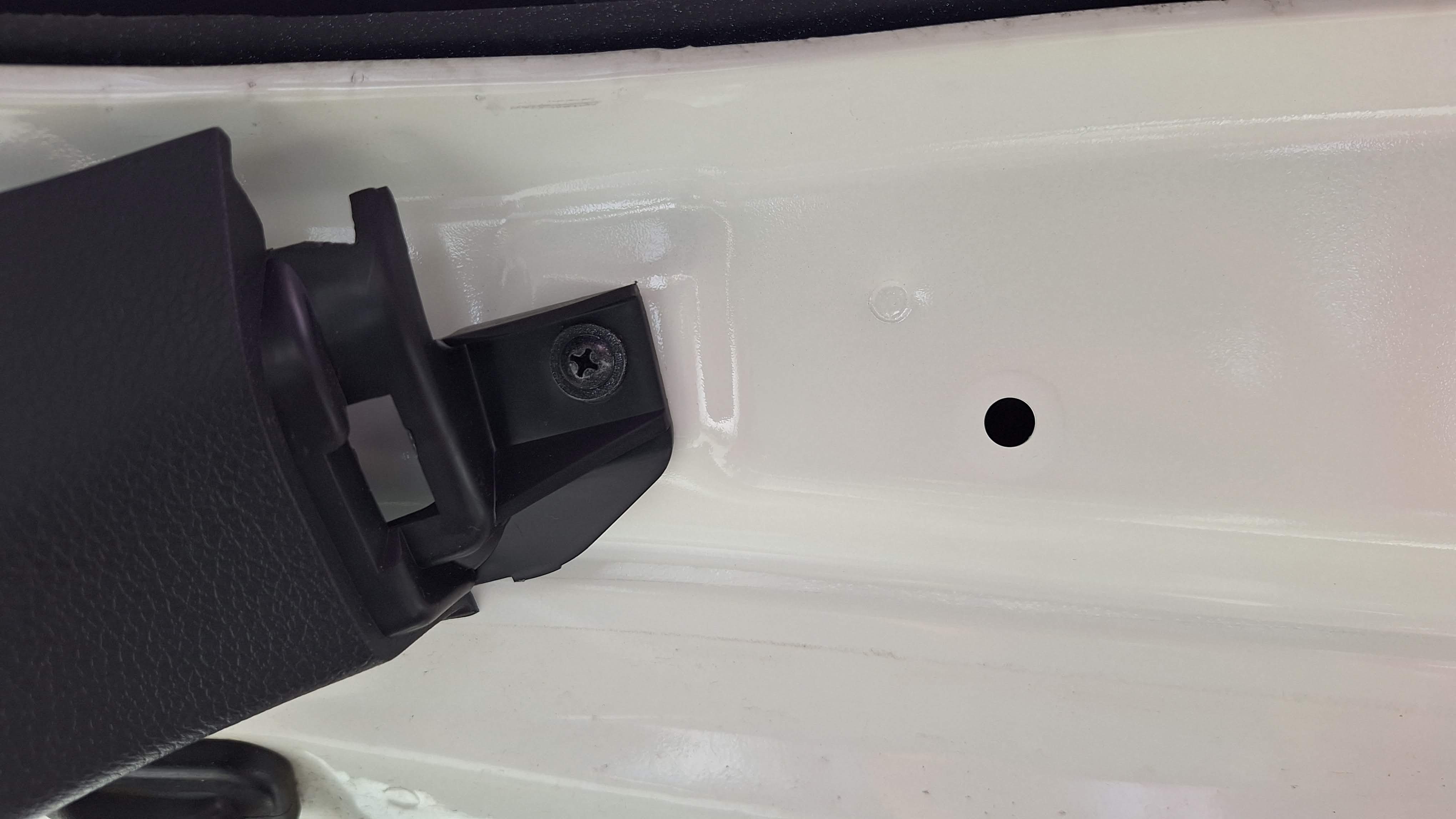

위와 같은 방법으로 트렁크 커버를 살살 분리해 줍니다.

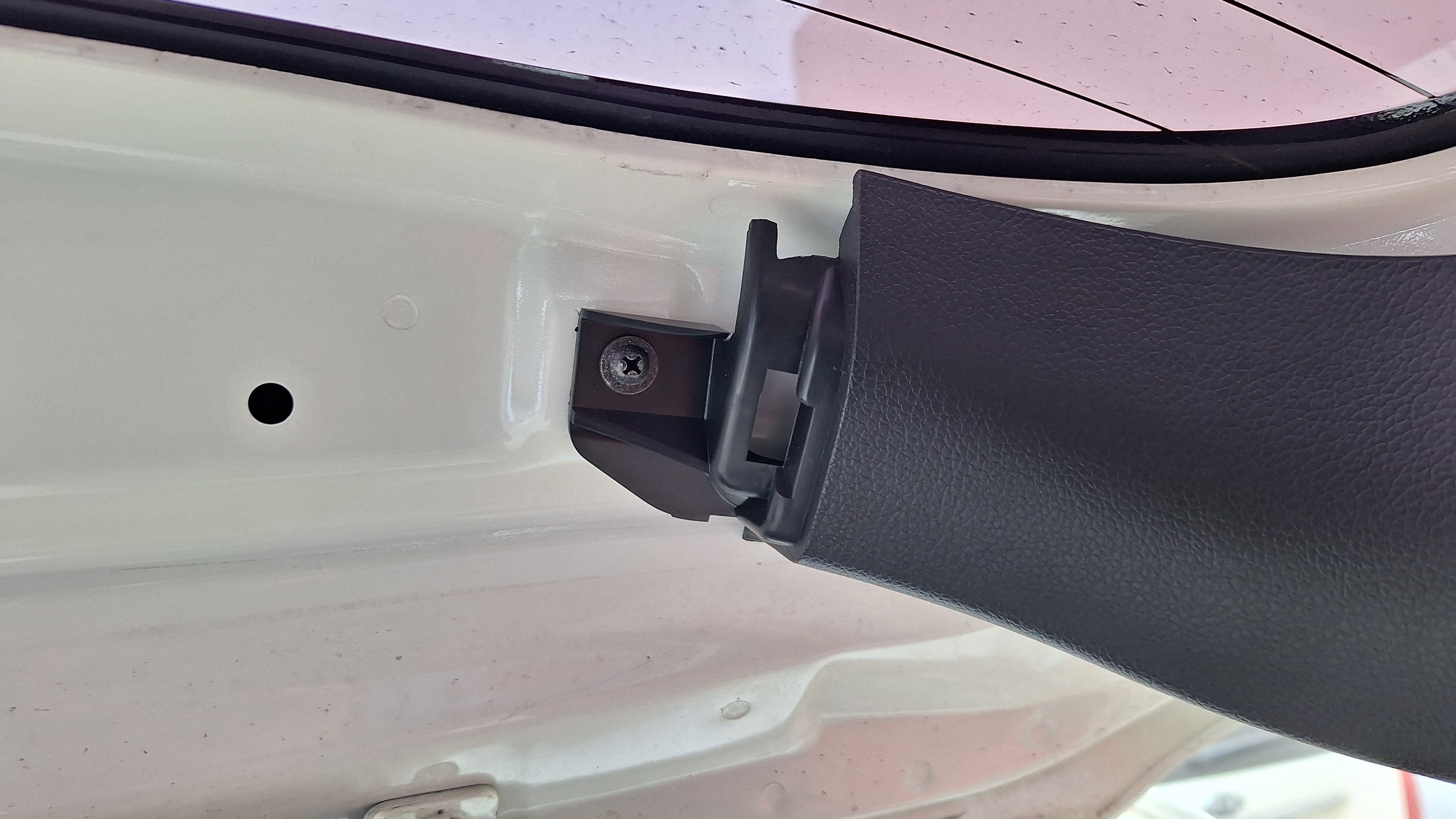

트렁크 커버만 분리 잘 되지 않는다면, 보조 제동등 커버를 분리하고 나사 2개를 더 풀어주면

쉽게 분리가 가능합니다.

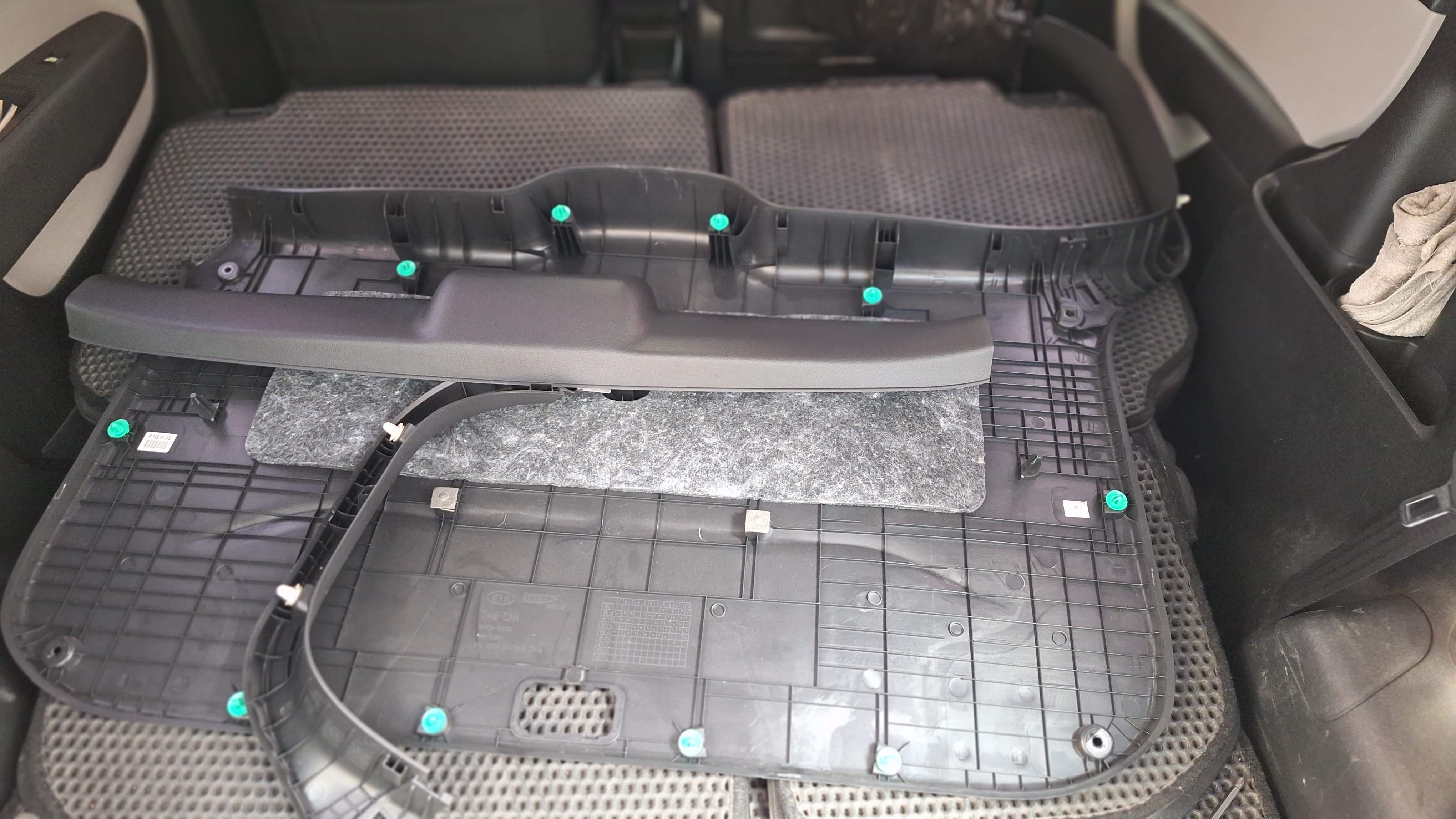

트렁크 커버를 분리했습니다.. 어쩌다 보니 모두다 분리되었네요.....

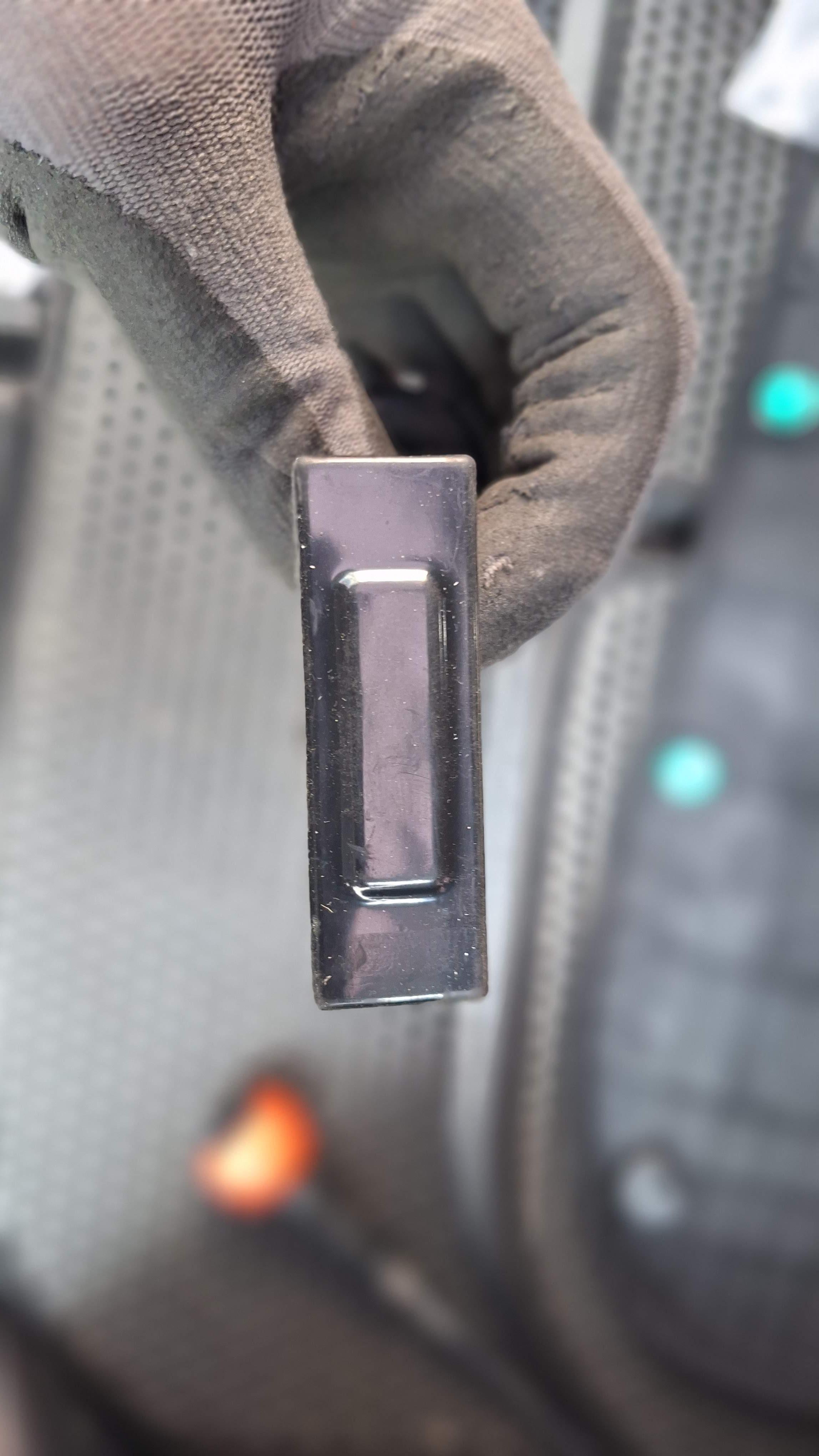

교체할 트렁크 열림 버튼스위치입니다.

커넥터가 기존 제품과 맞지 않으니 잘라서 기존 커넥터와 연결해야 합니다.

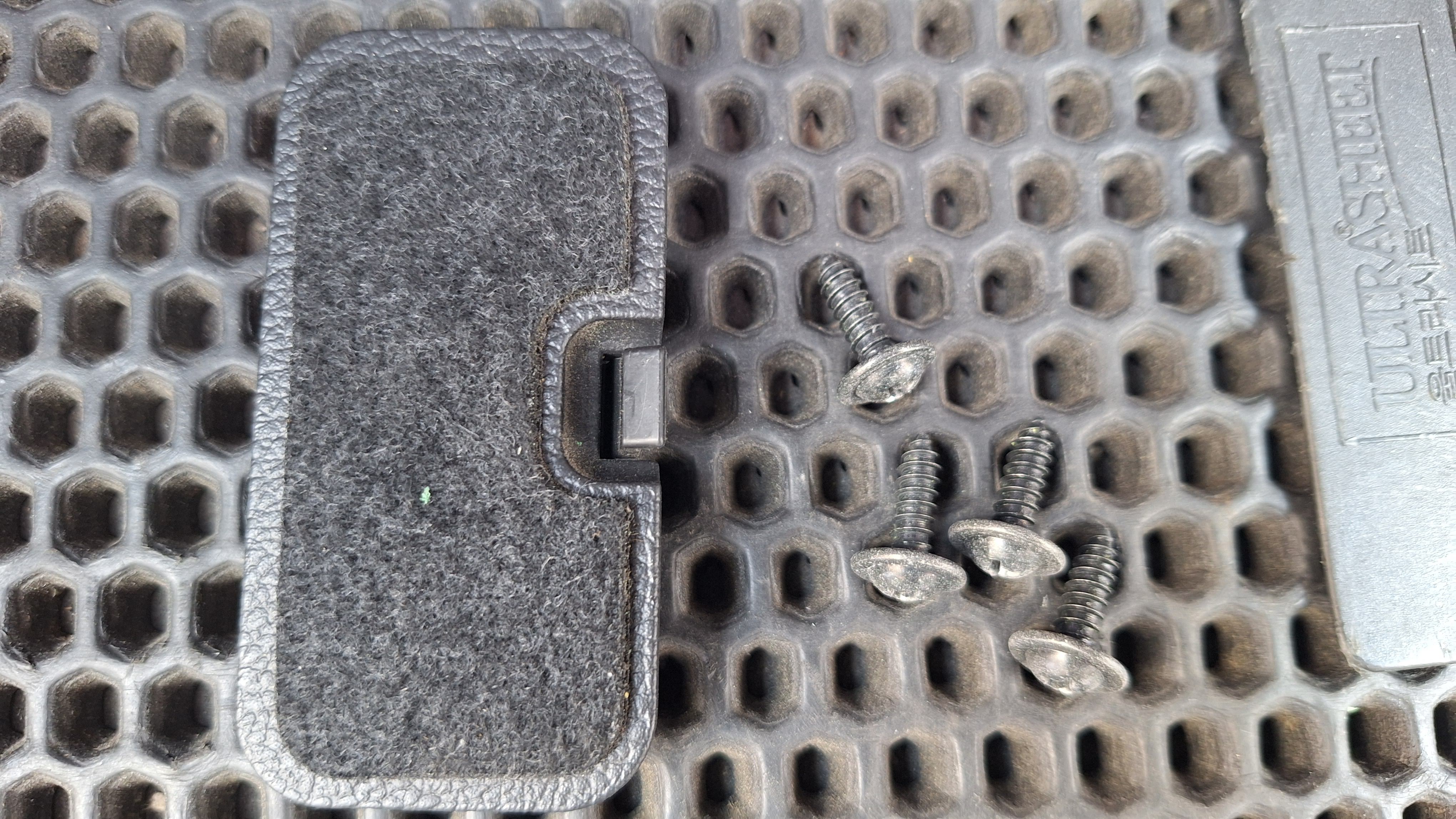

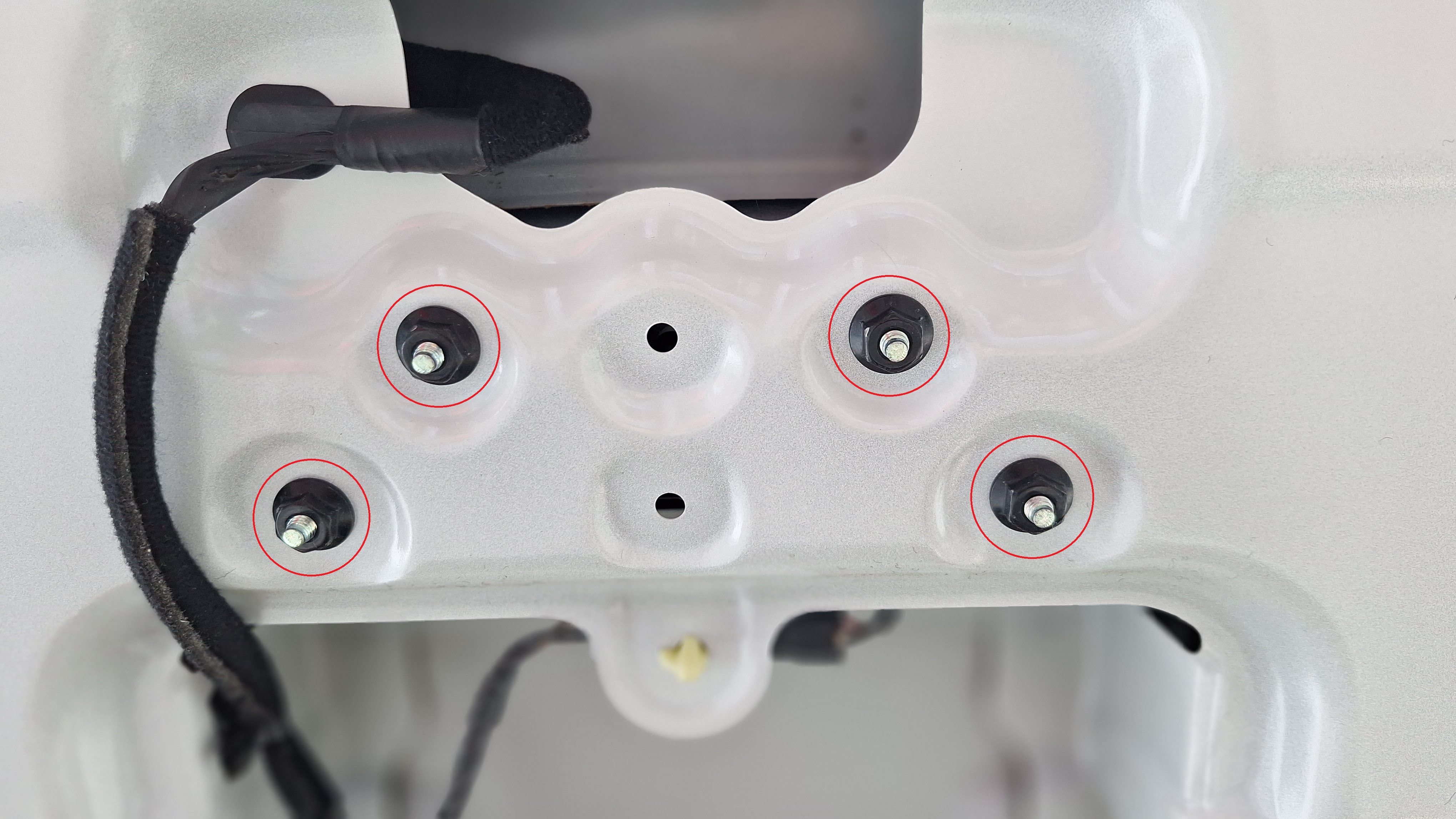

이제 트렁크 손잡이 부분을 분리해야 합니다. 보이는 나사 4개를 스패너로 풀어 줍니다.

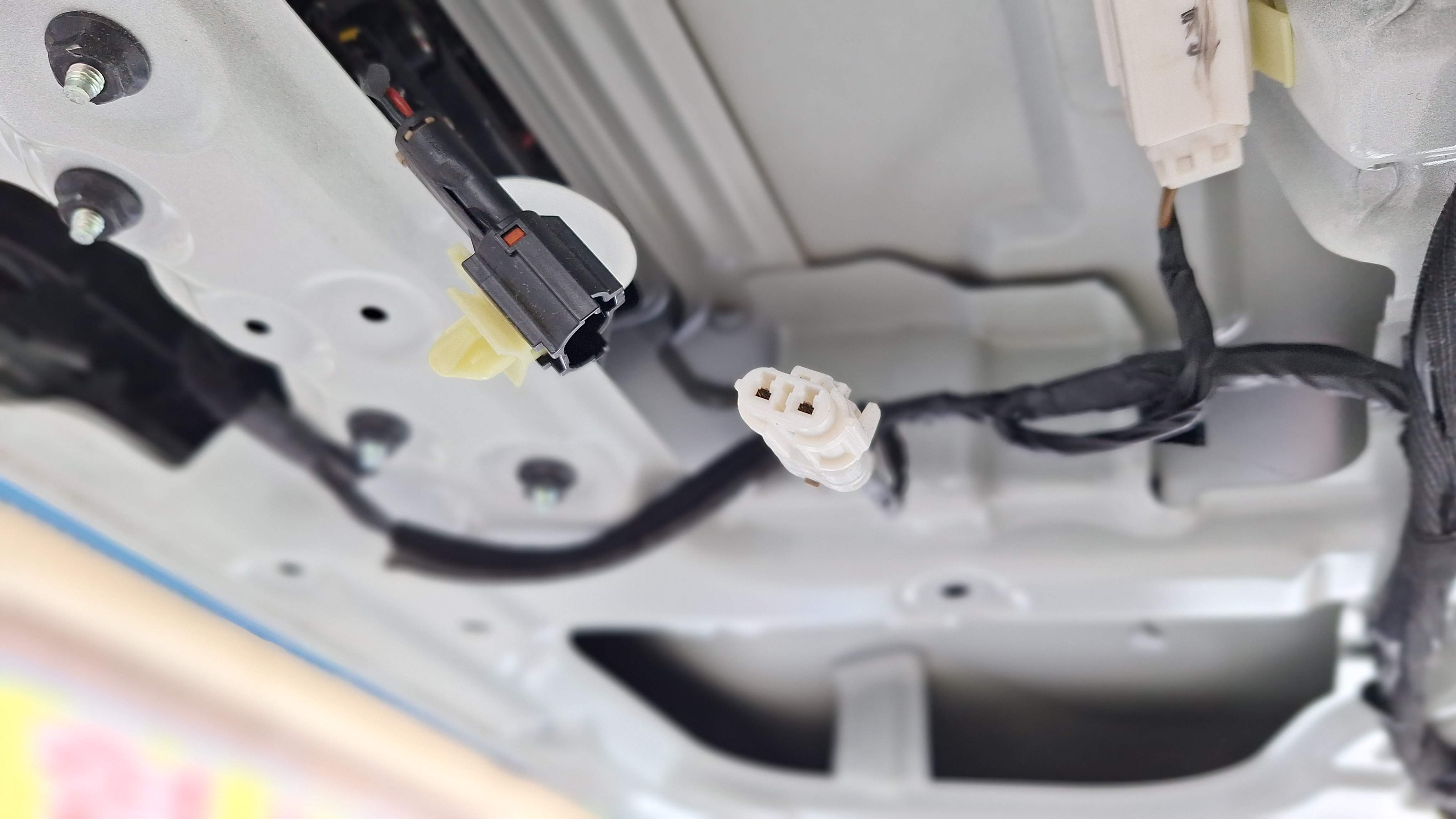

기존 커넥터도 차체에서 분리하고, 커넥터 연결 부분도 연결을 해체합니다.

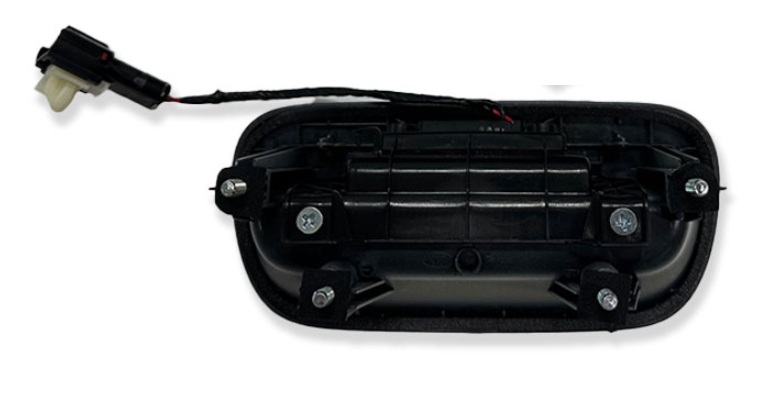

트렁크 손잡이가 분리되었습니다.

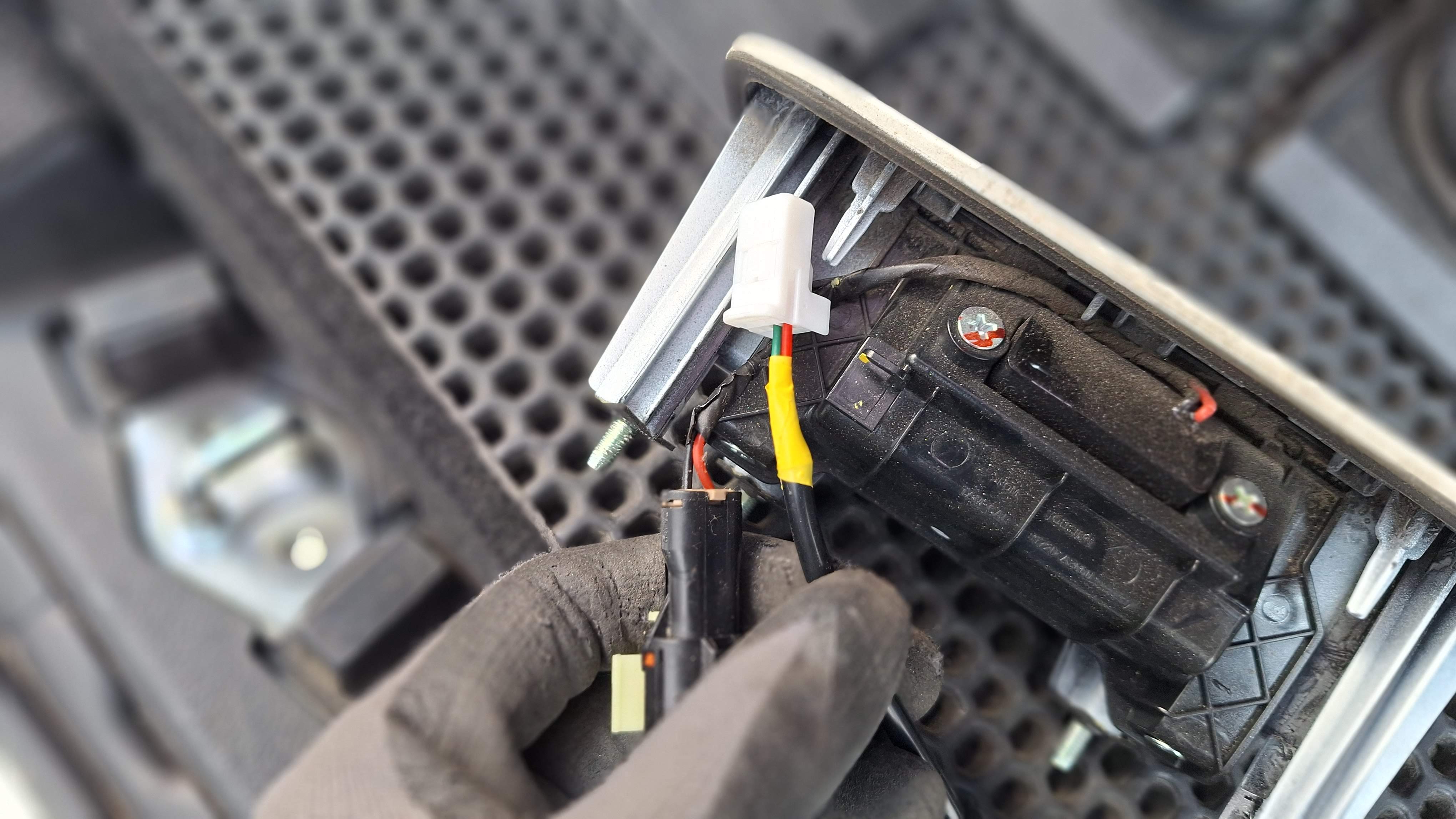

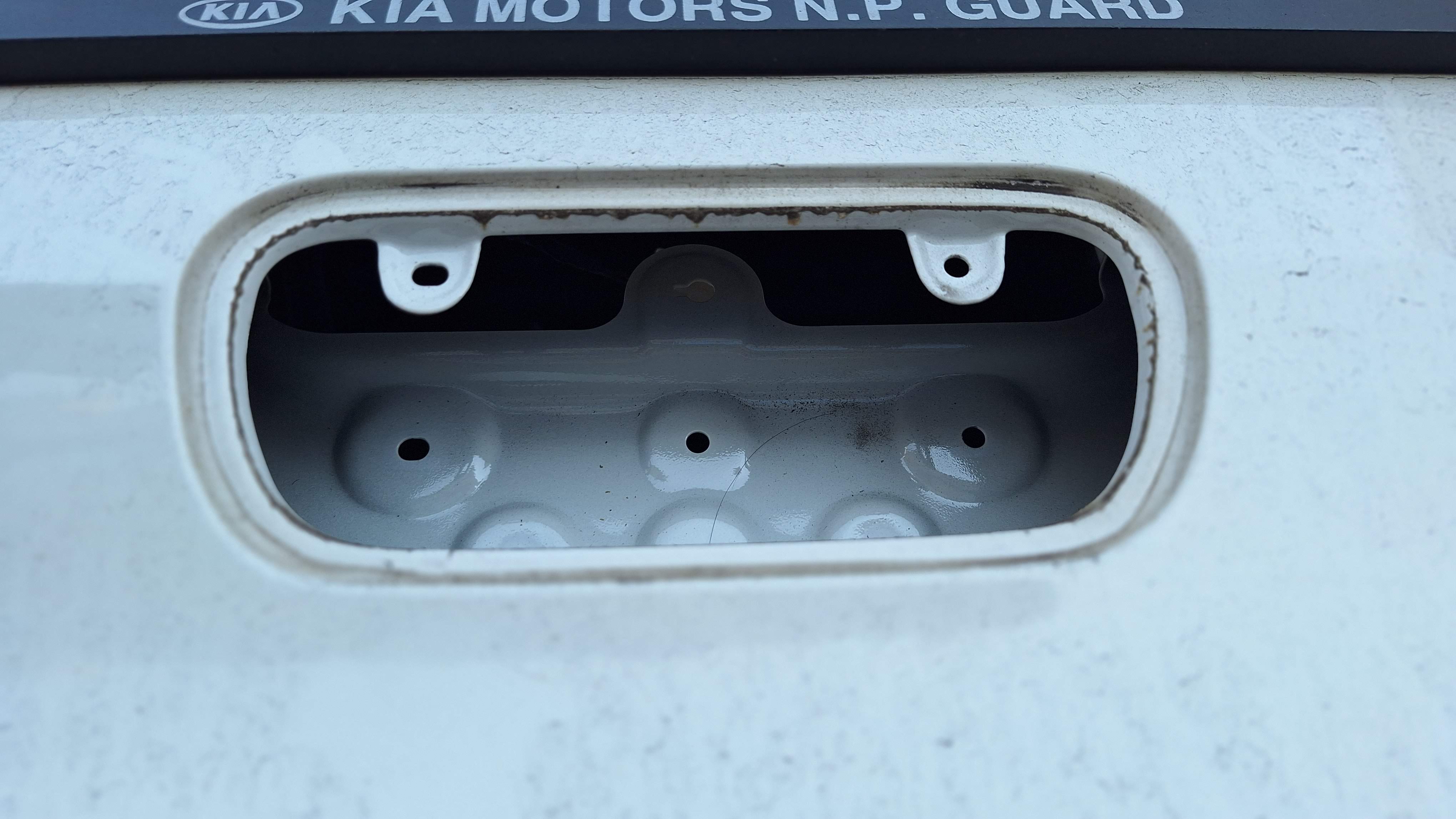

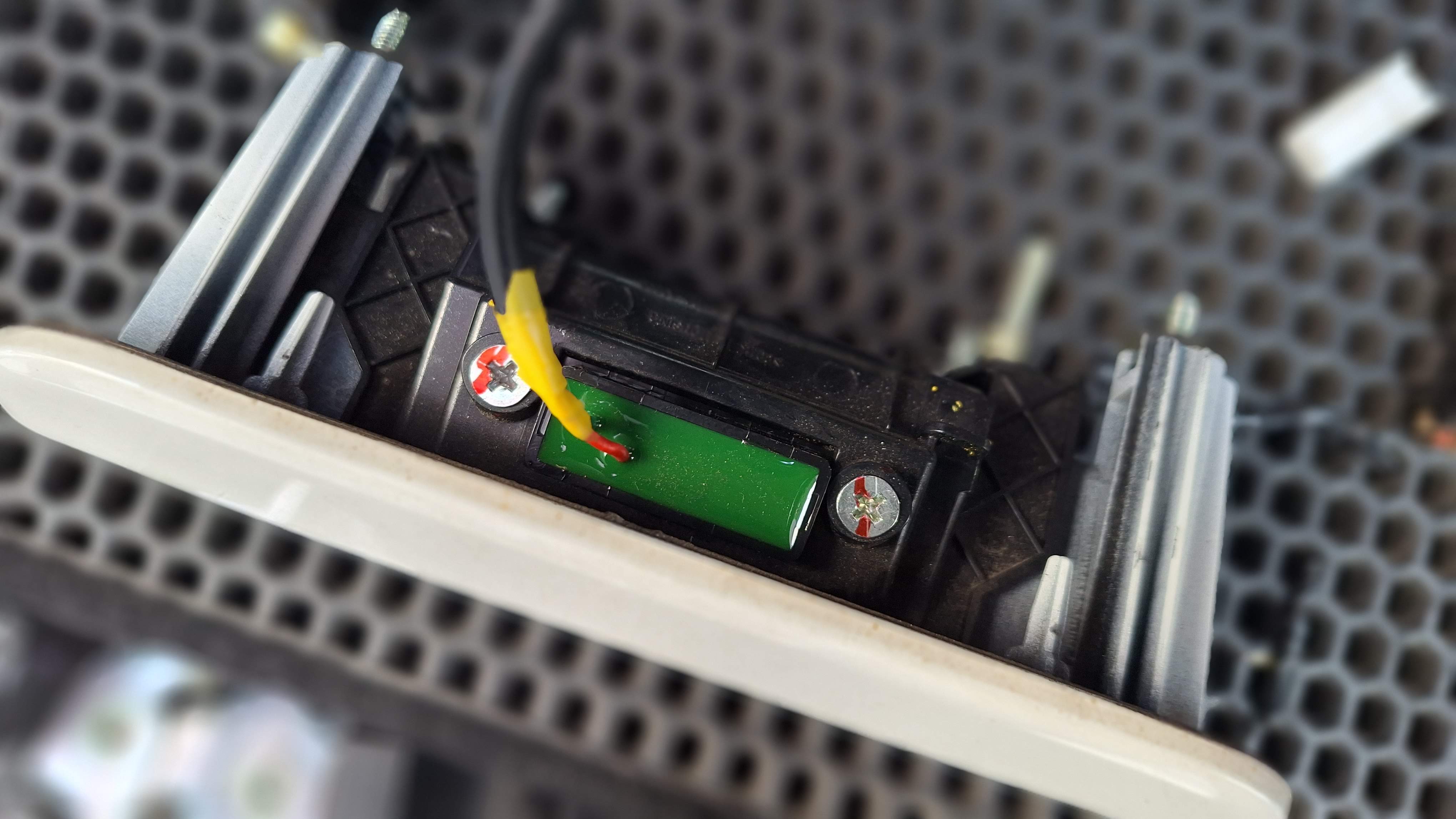

나사 2개를 풀어서 트렁크 스위치를 분리 후, 새 제품으로 교체합니다.

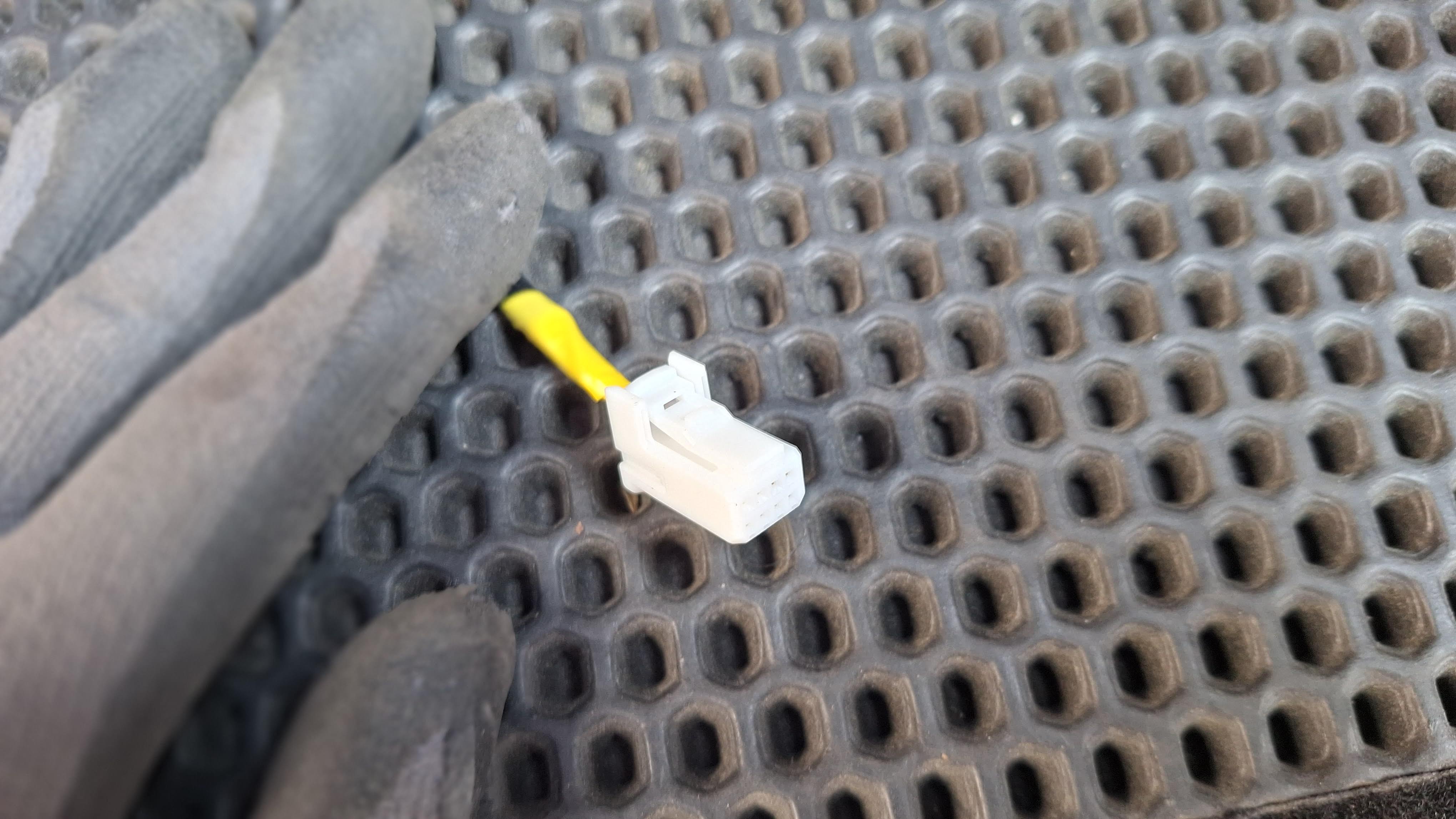

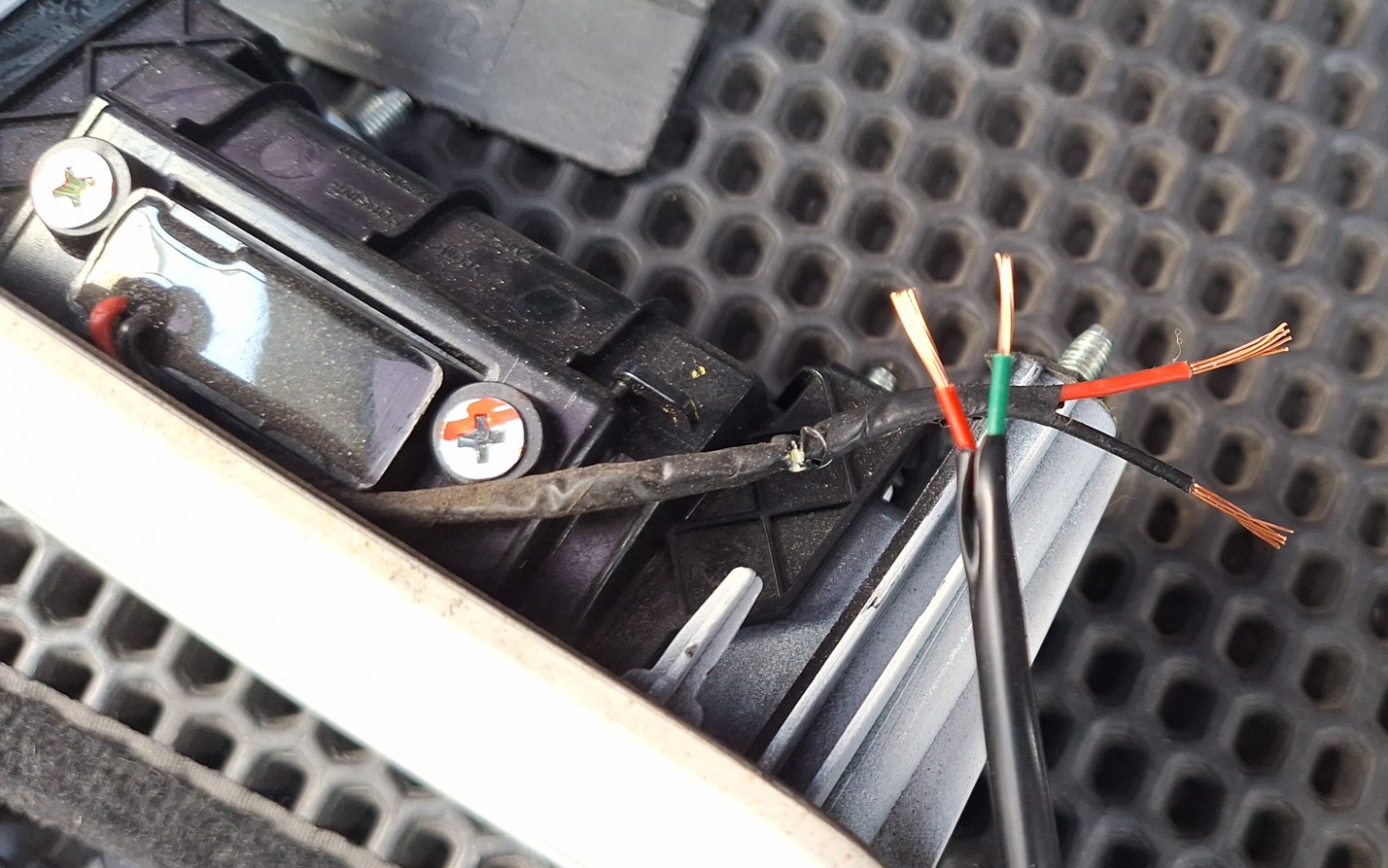

적색 -> 적색, 녹색 -> 검은색 이렇게 연결해 줍니다.

선을 연결 후 절연 테이프로 마감해 주고 분해 역순으로 다시 조립해 주면 끝입니다..

트렁크 오픈 스위치 교체가 잘 마무리되었네요..

이상 없이 잘 작동합니다...
