로지텍 G302 유선 마우스 분해 방법 및 클릭 스위치 교체 방법 정리(더블클릭 오류 자가 수리)

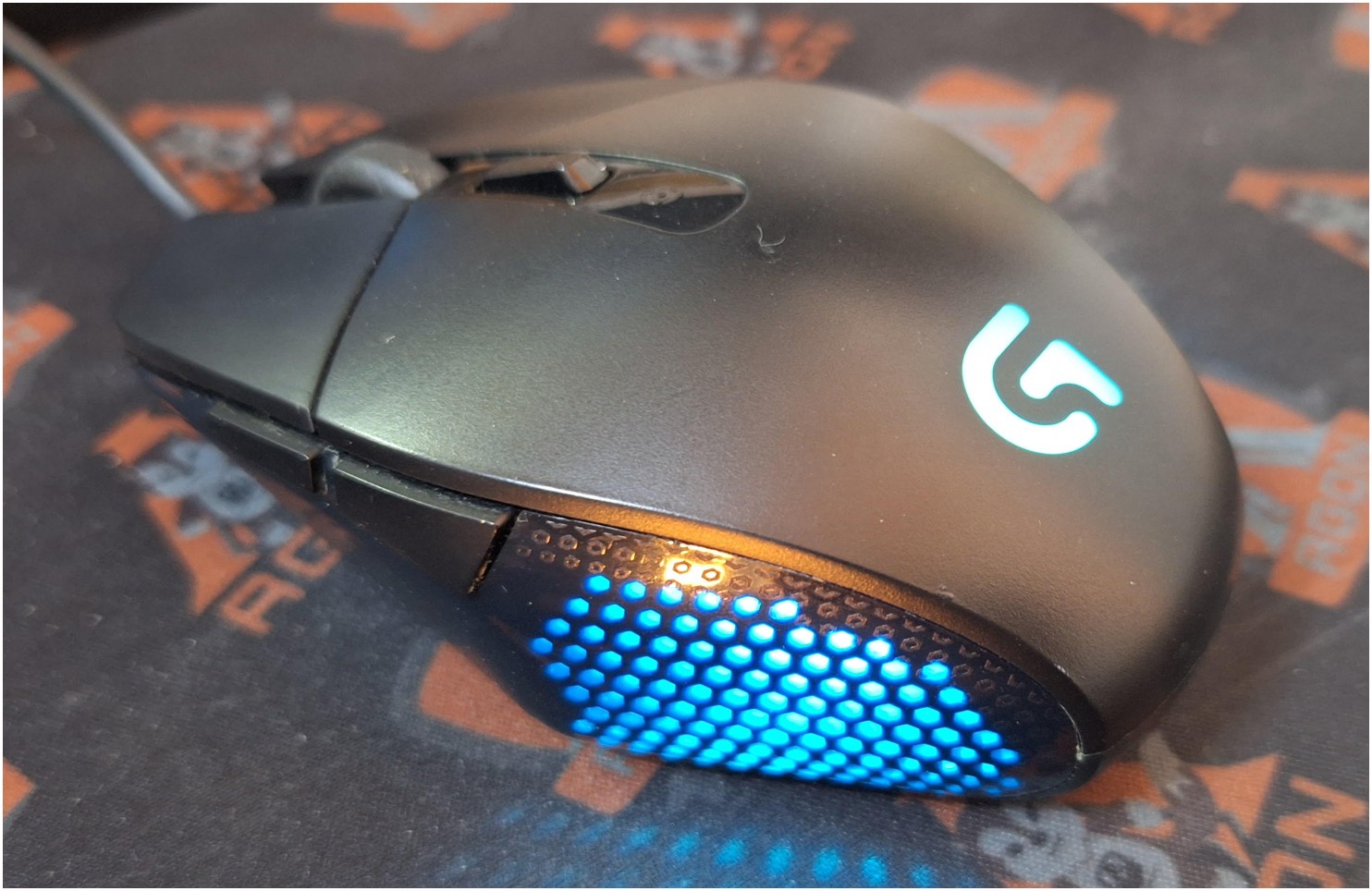

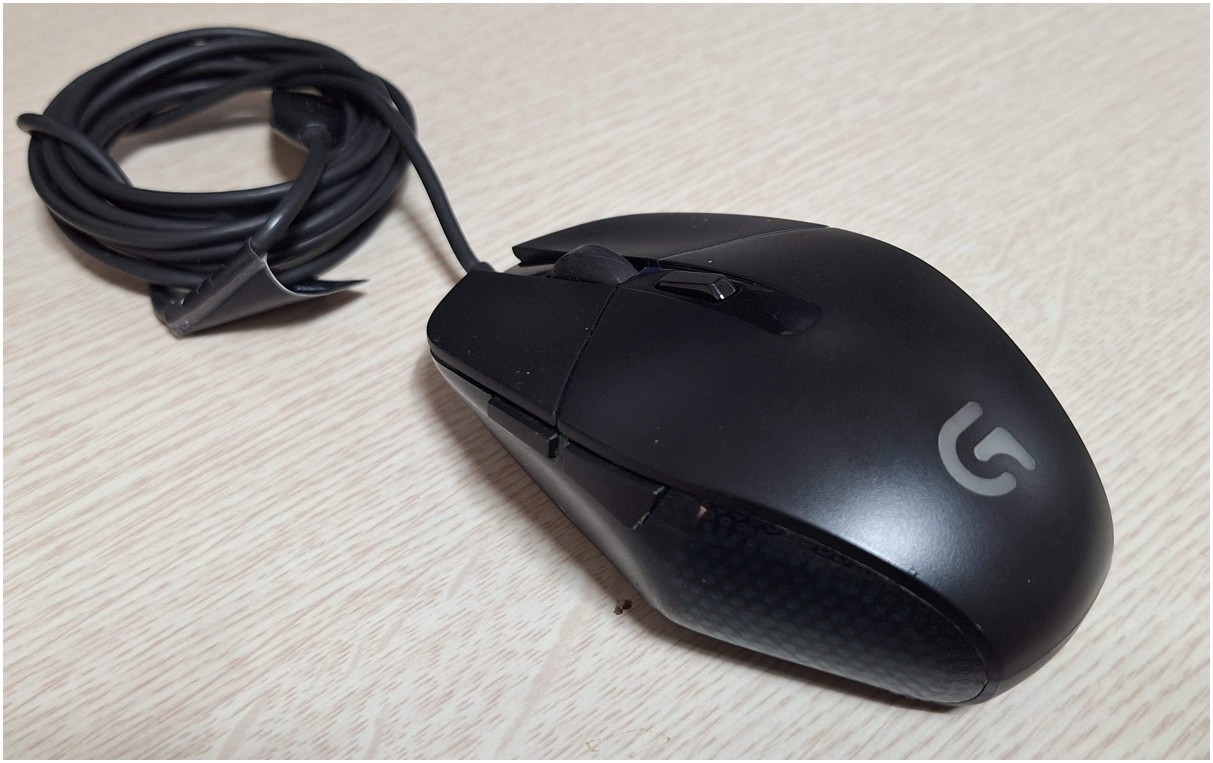

지인분이 이번엔 로지텍 G302 유선 마우스를 보내주셨습니다.



당연히 좌 클릭 스위치 더블클릭 문제이고, 스위치 좌 우측 다 교체해달라고 하시네요..

저는 G102 마우스를 사용하는데 G302 마우스가 그립감이 더 좋은 거 같은데,



검색해 보니 로지텍 G302 유선 마우스도 생각보다 가격이 꽤 비싼 마우스네요.



언제나 그렇듯이 지인분께 마우스 수리후 작동 불능되어도 전 책임 없다고 알려 드리고, 그리되면 쿨하게



버리라고 하십니다 ㅎㅎ

로지텍 G302 유선 마우스를 분해하려면, 마우스 아랫면에 상단 마우스 피트, 하단 마우스 피트 2개를



떼어내야 합니다.

마우스 피트를 그냥 떼어내면, 스티커 자국이 남을 수 있기에, 헤어 드라이기 같은 도구로



열을 가해서 살살 떼어주면, 깔끔하게 마우스 피트를 제거할 수 있습니다.

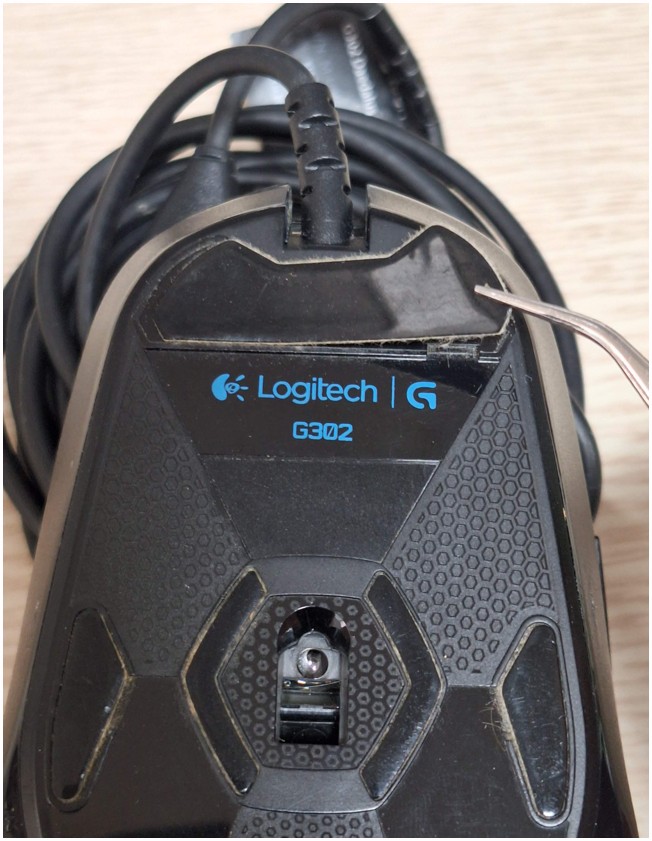

상단 마우스 피트를 떼어내니 나사 두 개가 보이네요.

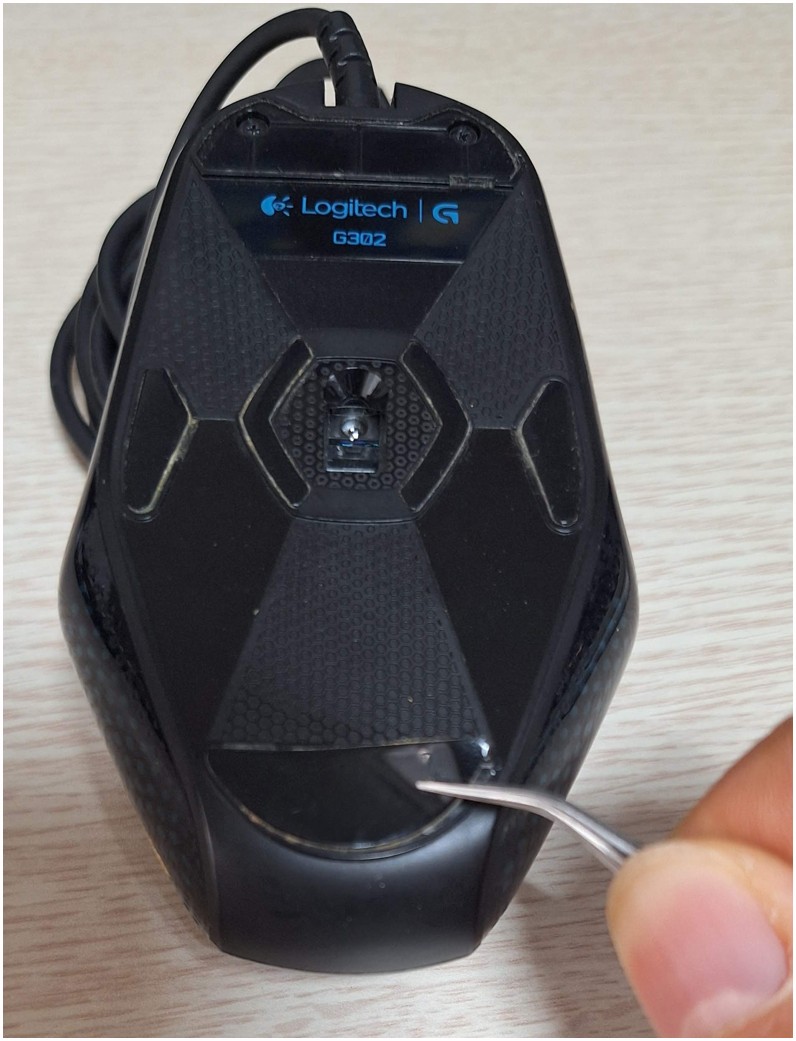

이번엔 하단 마우스 피트도 제거해 줍니다.

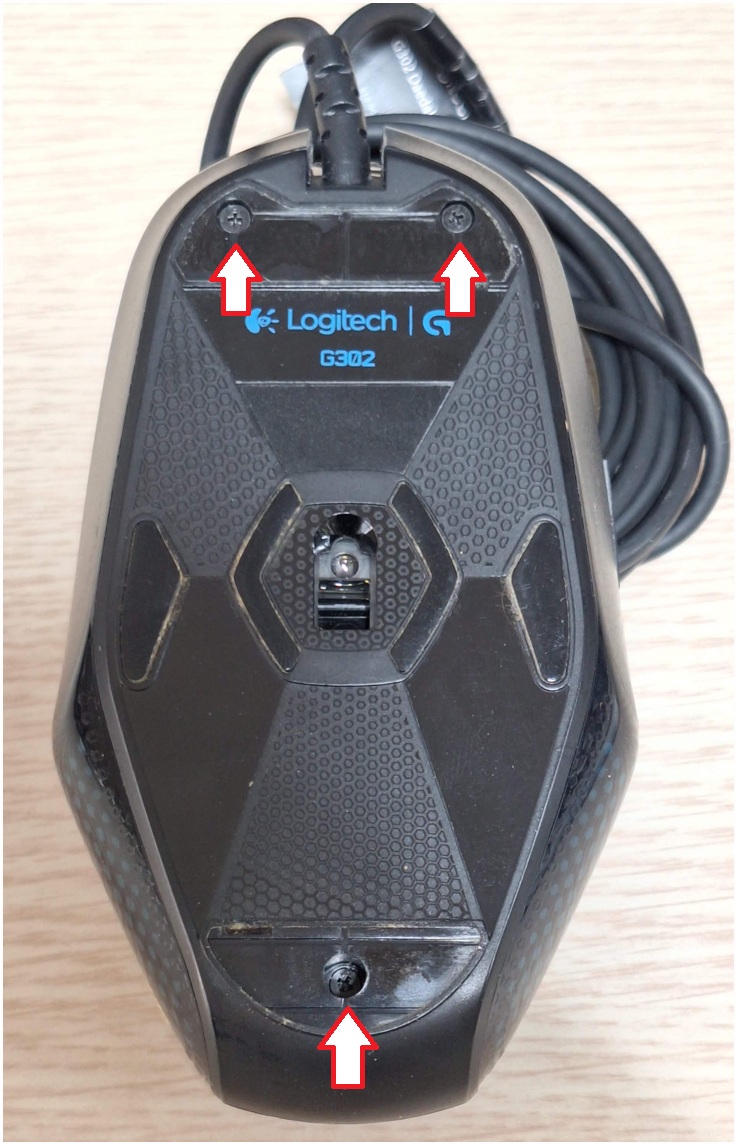

마우스 피트를 떼어 냈다면, 이제 총 3개의 나사를 풀어 주어야 합니다.

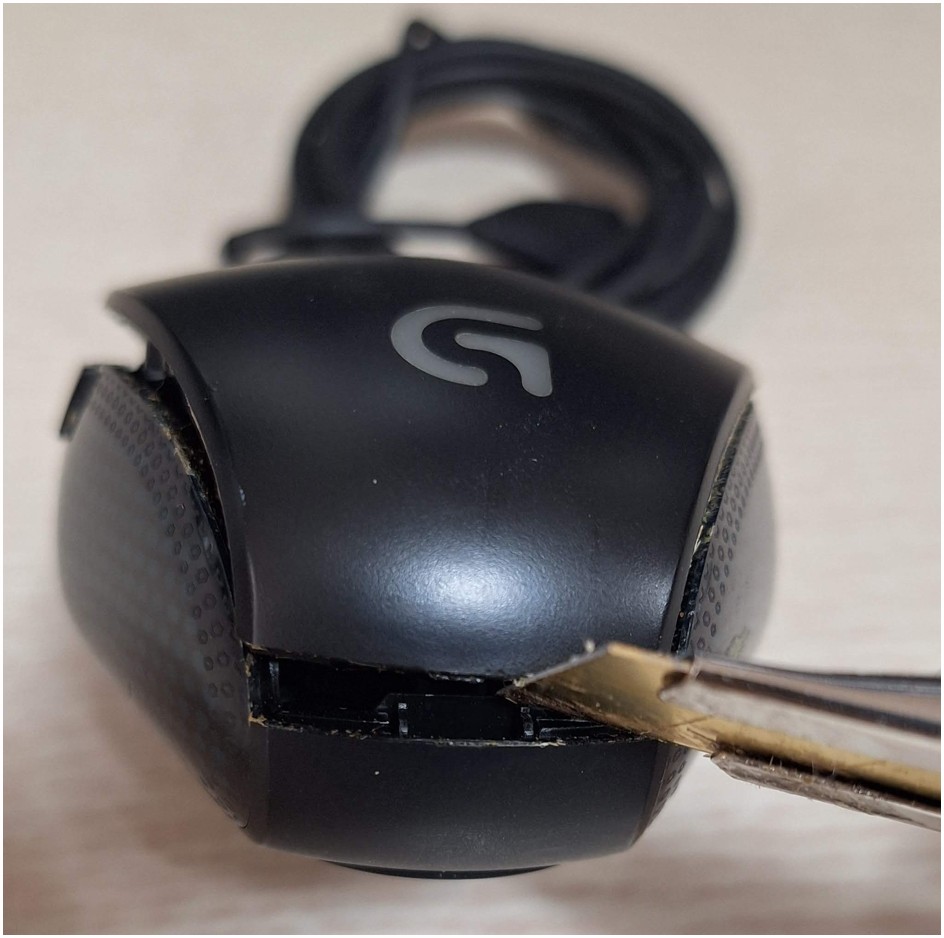

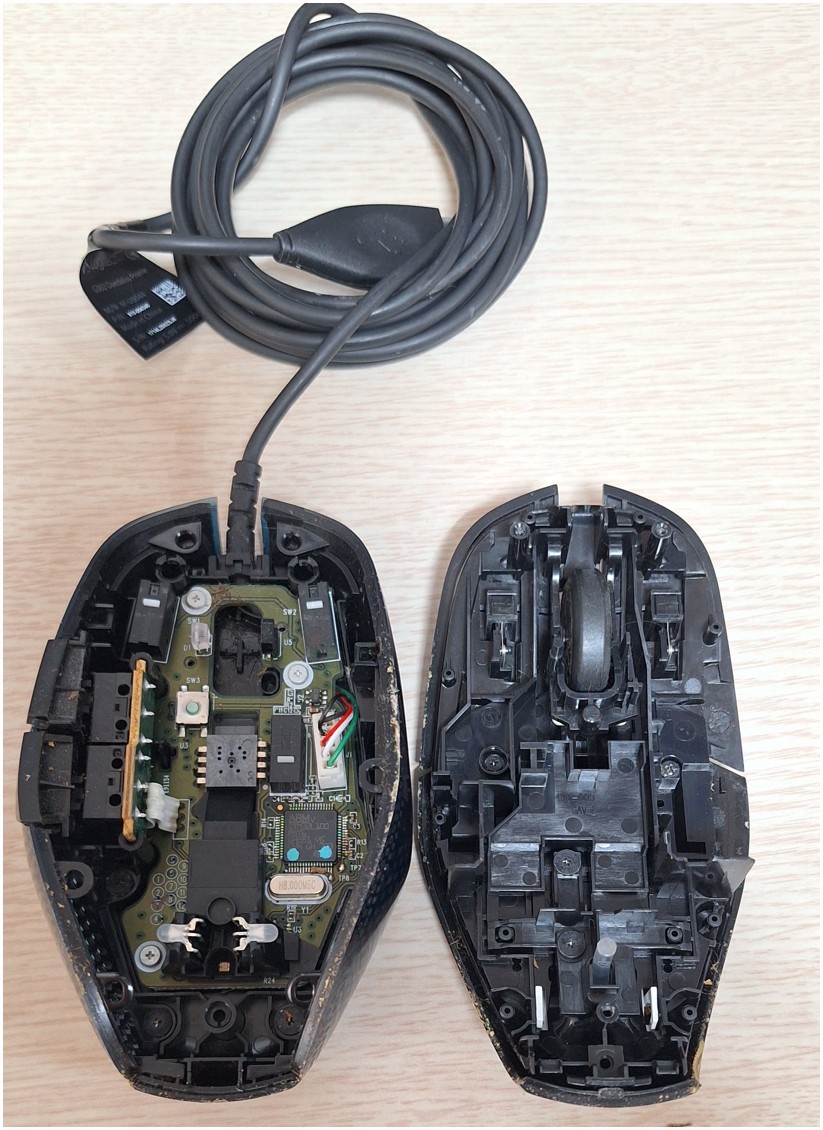

나사를 풀어준 후 마우스 뒤면 홈을 살짝 들어 올려주고 앞면도 같이 들어 올려주면,



마우스 상단부분과 하단 부분을 분리할 수 있습니다.

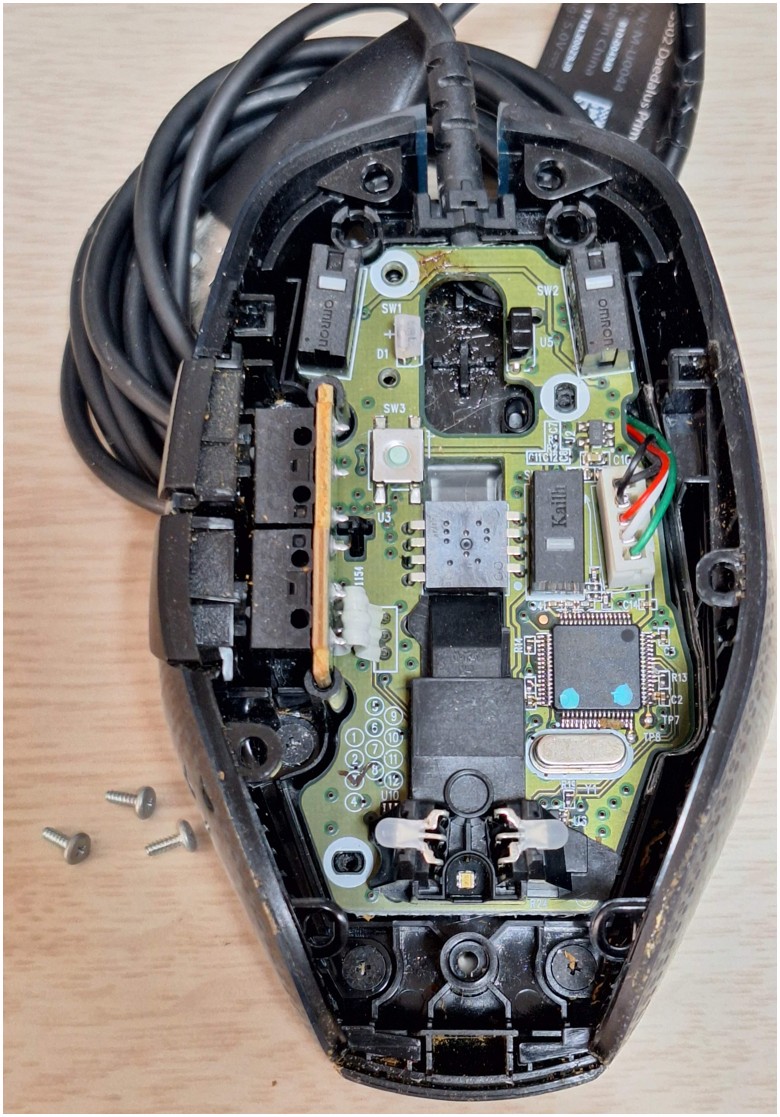

마우스 내부 구조는 G102 나 G304 와 비슷한 거 같네요..

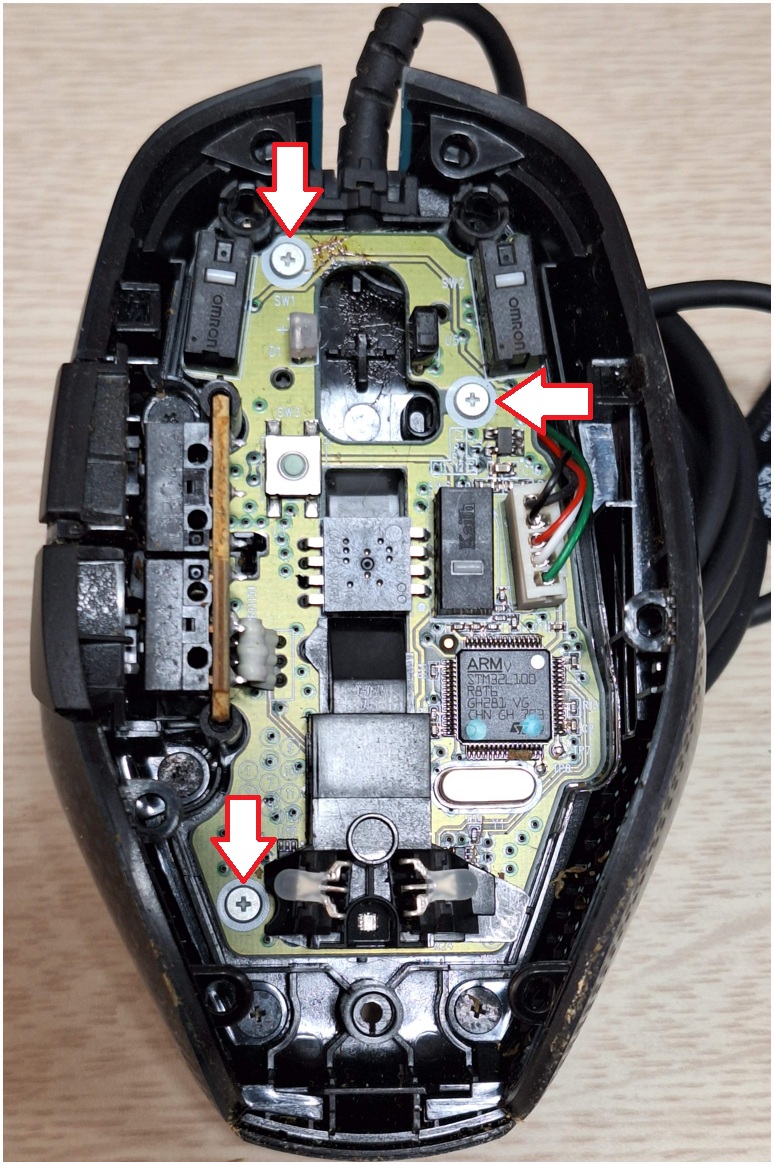

마우스 스위치를 교체하기 위해 PCB를 분리해야 하는데, 표시된 곳에 나사 3개를 풀어주면 됩니다.

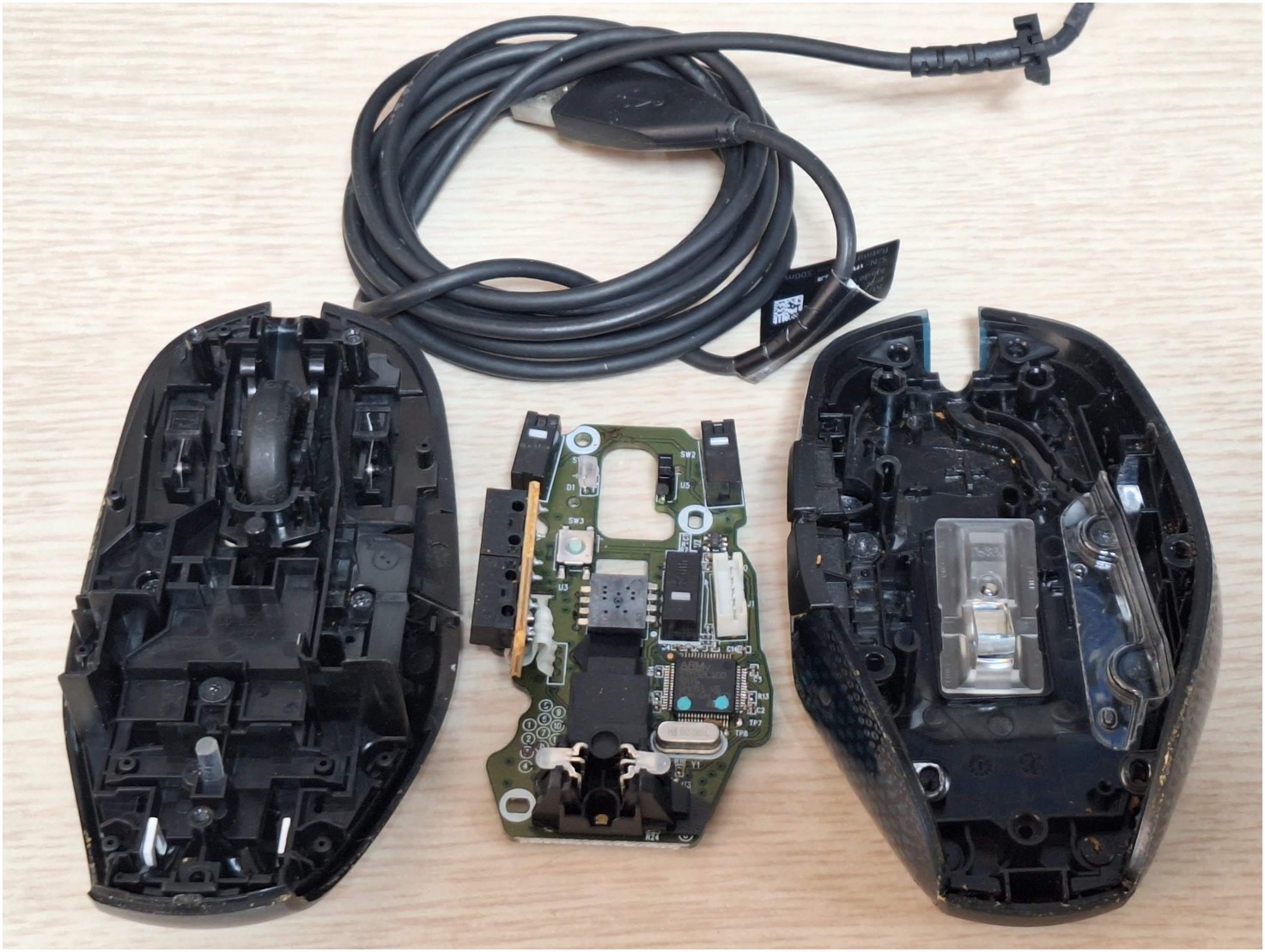

생각보다 쉽게 로지텍 G302 마우스 분해가 잘 되었네요.

더블클릭 오류가 있는 스위치인데, 좌 클릭 우클릭 스위치 둘 다 교환을 해야 합니다.

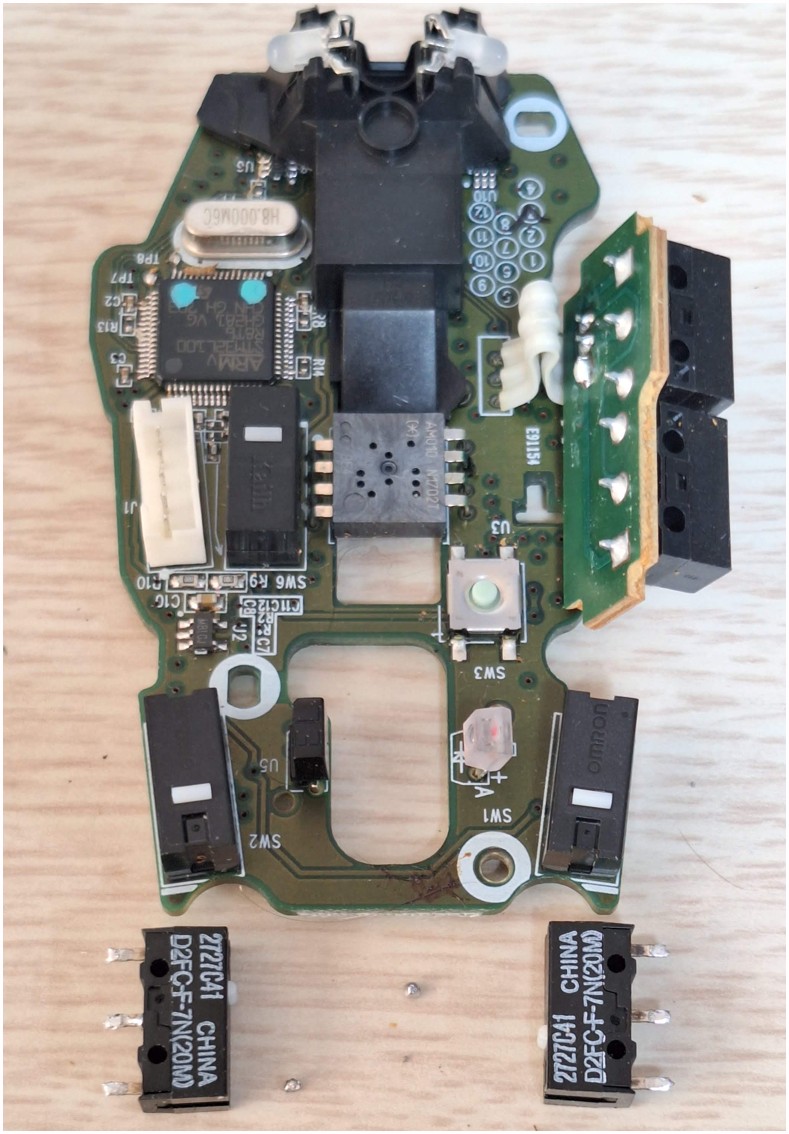

옴론 차이나 D2FC-F-7N(20M) 스위치가 장착되어 있네요

지인분이 마우스 스위치도 여분까지 같이 보내주셨는데 기존 제품보다 하위 제품입니다.. 이런 ㅡㅡ

연장을 준비해 봅니다..



https://isgkorea.tistory.com/372

납땜제거(디솔더링)를 좀 더 편하게, 아림전기 ADI-9000 수동 전기 납 제거기 구입 사용기입니다.

납 제거기는 아림 전기 ADI-9000을 사용했습니다.

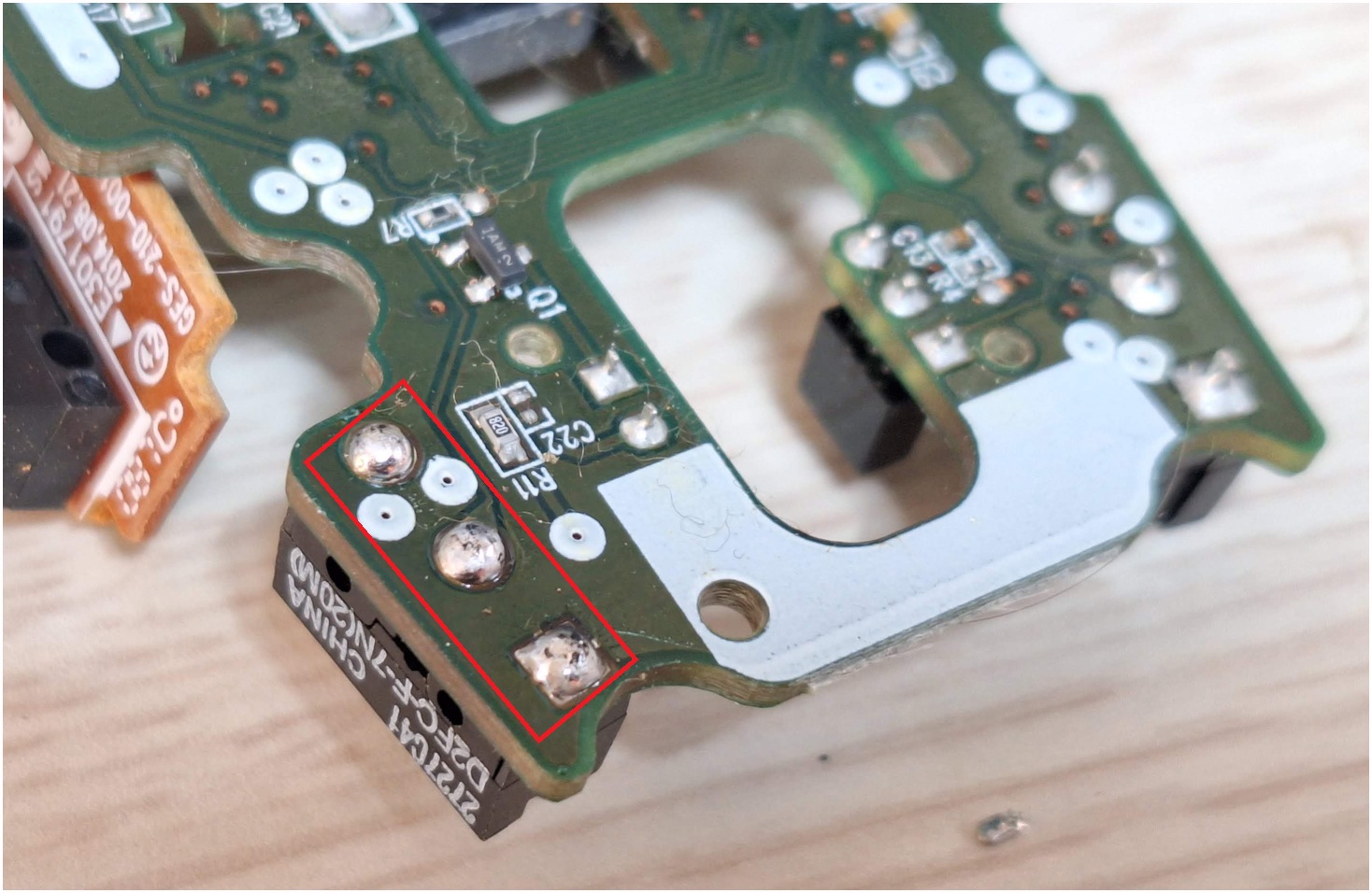

기존 마우스 스위치 제거하기 위해, 스위치 납땜 부분에 유연납을 조금 입혀줍니다.

그리고 튀어나온 부분은 니퍼로 깔끔하게 잘라 주세요.

유연납이 잘 입혀졌네요.

납 흡입기를 이용해서 납을 제거해 줍니다.

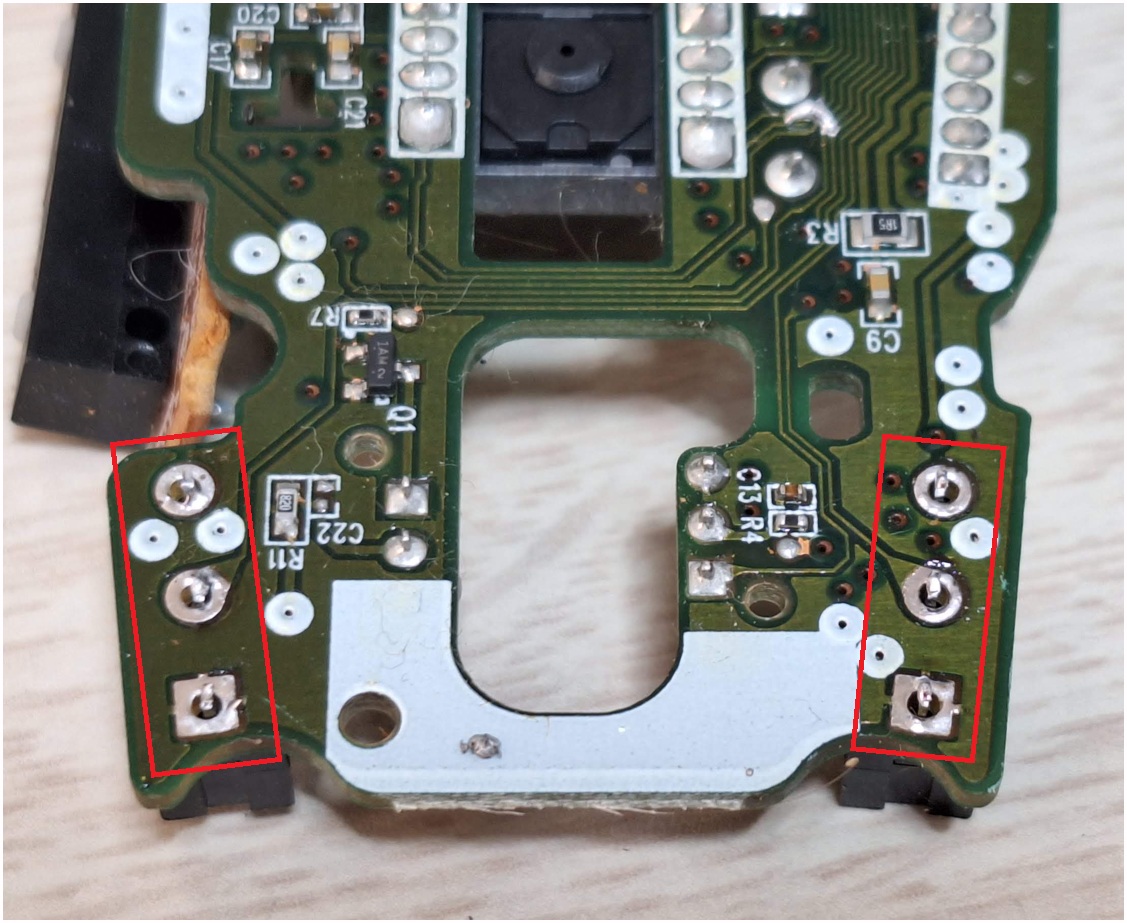

납이 깔끔하게 제거되었습니다.

새로운 스위치를 장착해 보겠습니다.

우선 스위치 방향을 확인해 줍니다.

깔끔하게 잘 장착이 되었네요..

조립은 분해 역순.....

테스트해 보니 문제없이 잘 작동합니다.



이러다 마우스 수리점 차리는 거 아닌지 ㄷㄷㄷ



감사합니다 ~~~
