#2 로지텍 G903 무선 충전 마우스 분해 방법 및 클릭 스위치, FFC 케이블 교체 방법 정리(더블클릭 오류 자가 수리)



이전 글



#1 로지텍 G903 무선 충전 마우스 분해 방법 및 클릭 스위치, FFC 케이블 교체 방법 정리(더블클릭 오류 자가 수리)



https://isgkorea.tistory.com/447

#1 로지텍 G903 무선 충전 마우스 분해 방법 및 클릭 스위치, FFC 케이블 교체 방법 정리(더블클릭

이전 글에서 로지텍 G903 마우스를 분해하면서 내부 FFC 케이블이 끊어져서 작업을 잠시 중단했었는데,



주문한 FFC 케이블이 도착해서, 작업을 이어가 보도록 하겠습니다.

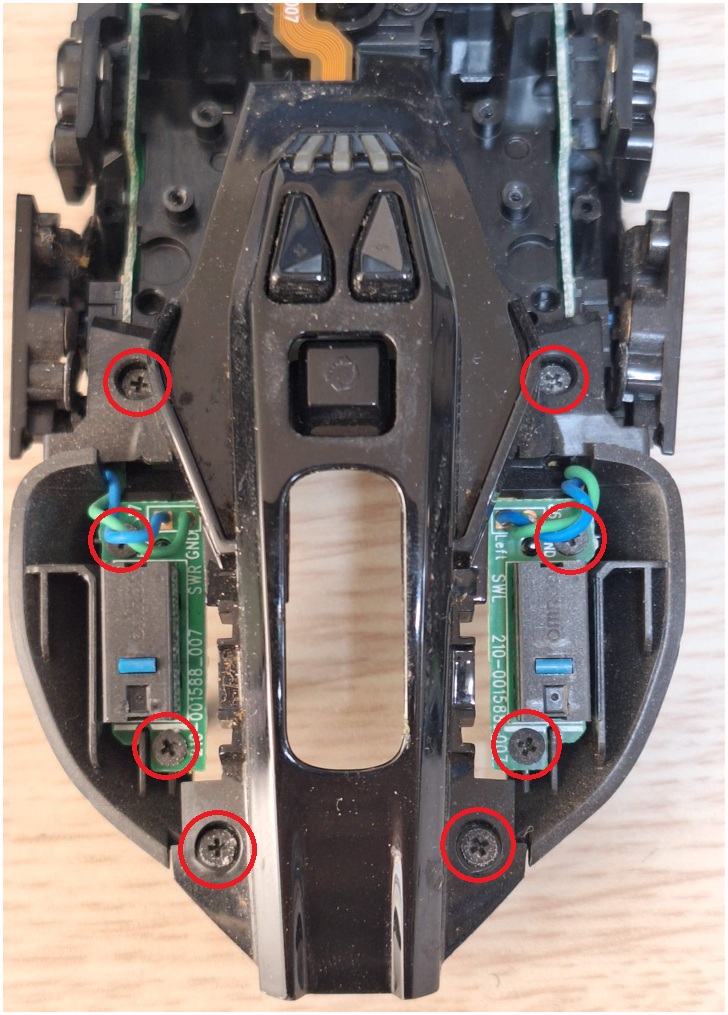

표시된 8개의 나사를 풀어줍니다.

휠 커버 부분을 제거해 줍니다.

드디어 마우스 스위치를 볼 수 있네요.



납땜으로 스위치 교체가 어려우신 분들은 해당 부분만 구입해서 교체하면 됩니다.

이건 납땜할 필요 없이 스위치만 끼우면 되는 편리한 제품입니다.



저는 납땜해서 교체할 거라 다음으로 진행하겠습니다.

마우스 스위치 다리 부분을 짧게 잘라줍니다.

유연납을 충분히 입혀 줍니다.

납 흡입기를 이용해서 납을 제거해 줍니다.



https://isgkorea.tistory.com/372

납땜제거(디솔더링)를 좀 더 편하게, 아림전기 ADI-9000 수동 전기 납 제거기 구입 사용기입니다.

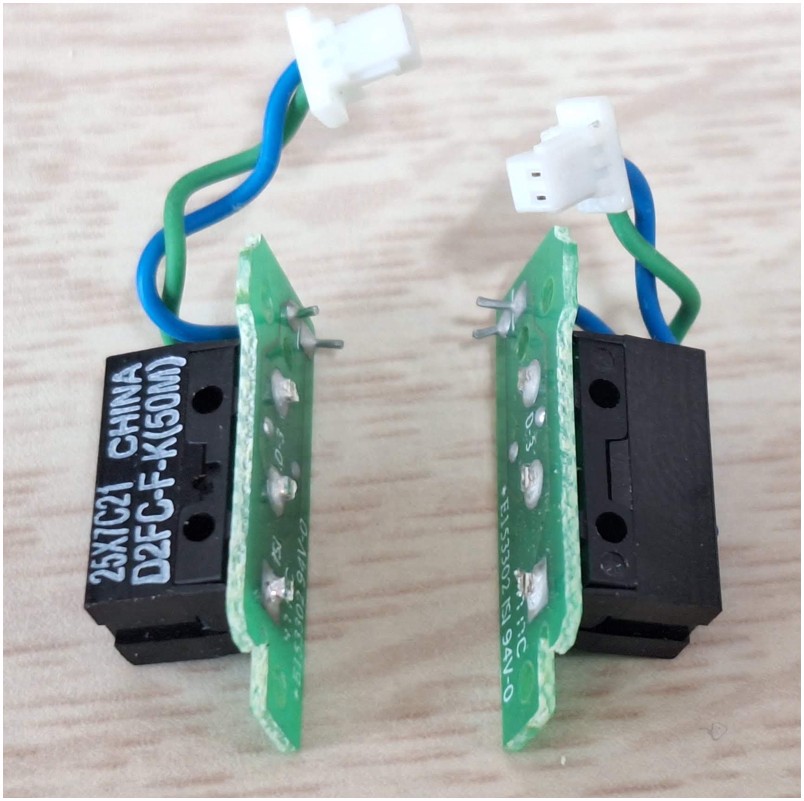

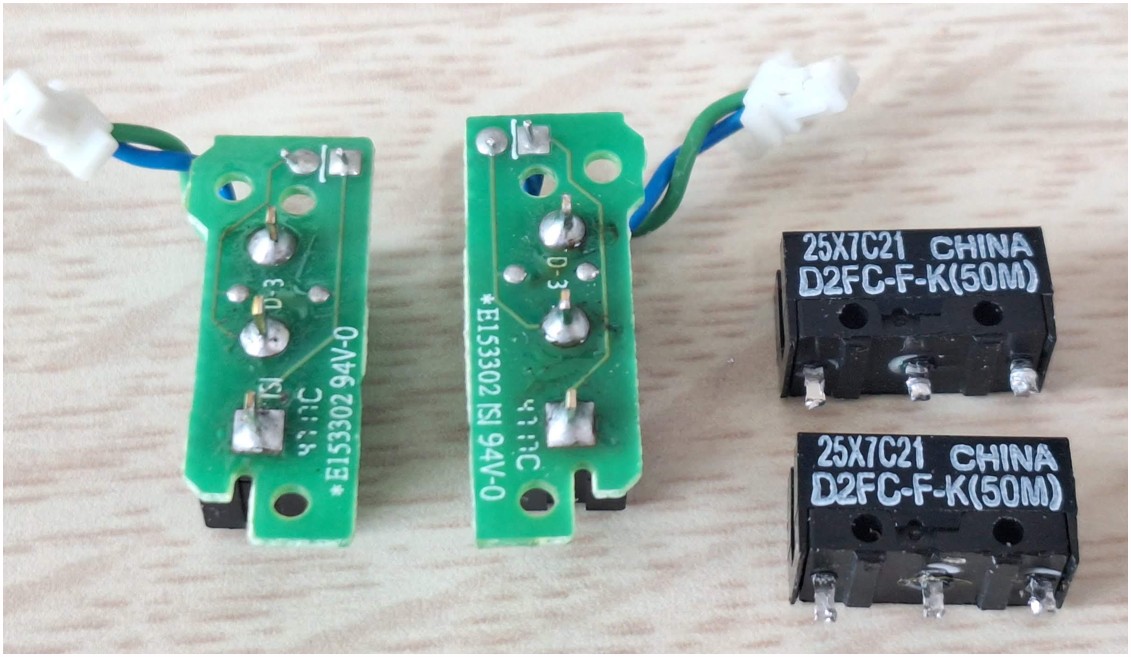

기존 스위치는 50M(5천만 회 클릭)인데, 교체용으로 주신 건 20M을 주셨네요 (다운그레이드네요)

우선 마우스 스위치는 잘 교체했습니다.



이제 끊어진 FFC 케이블을 교체해 보겠습니다.

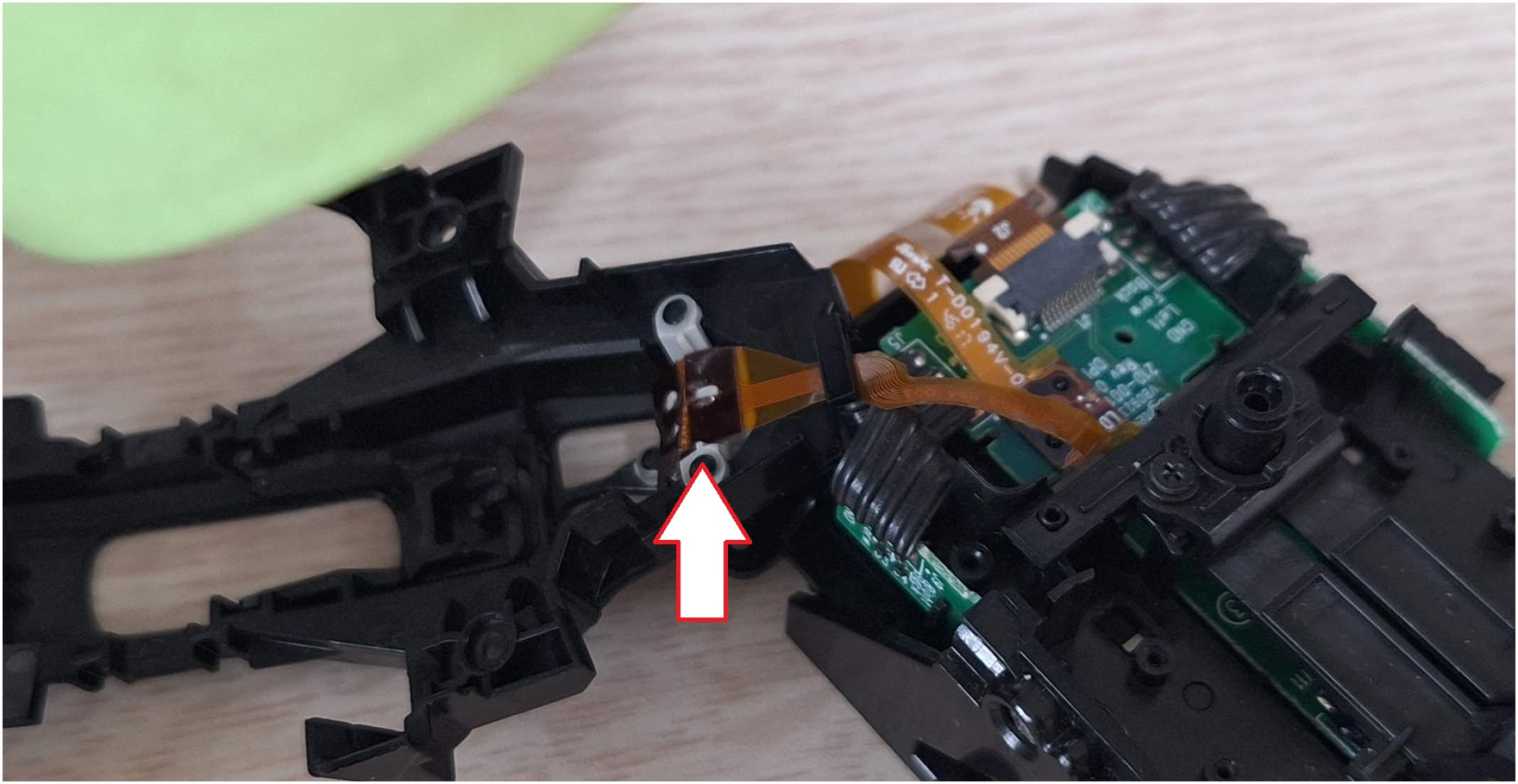

휠커버쪽에 붙어있는 LED 가 나오는 부분이 양면테이프로 붙어 있기 때문에, 드라이기로 열을 가해서 제거해 줍니다.

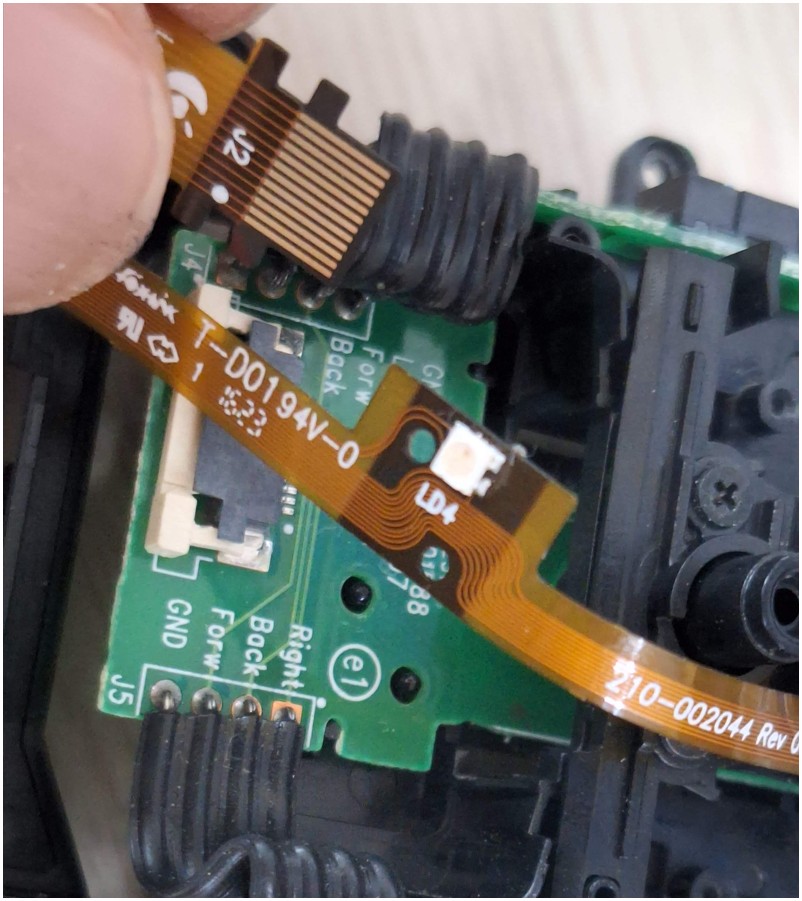

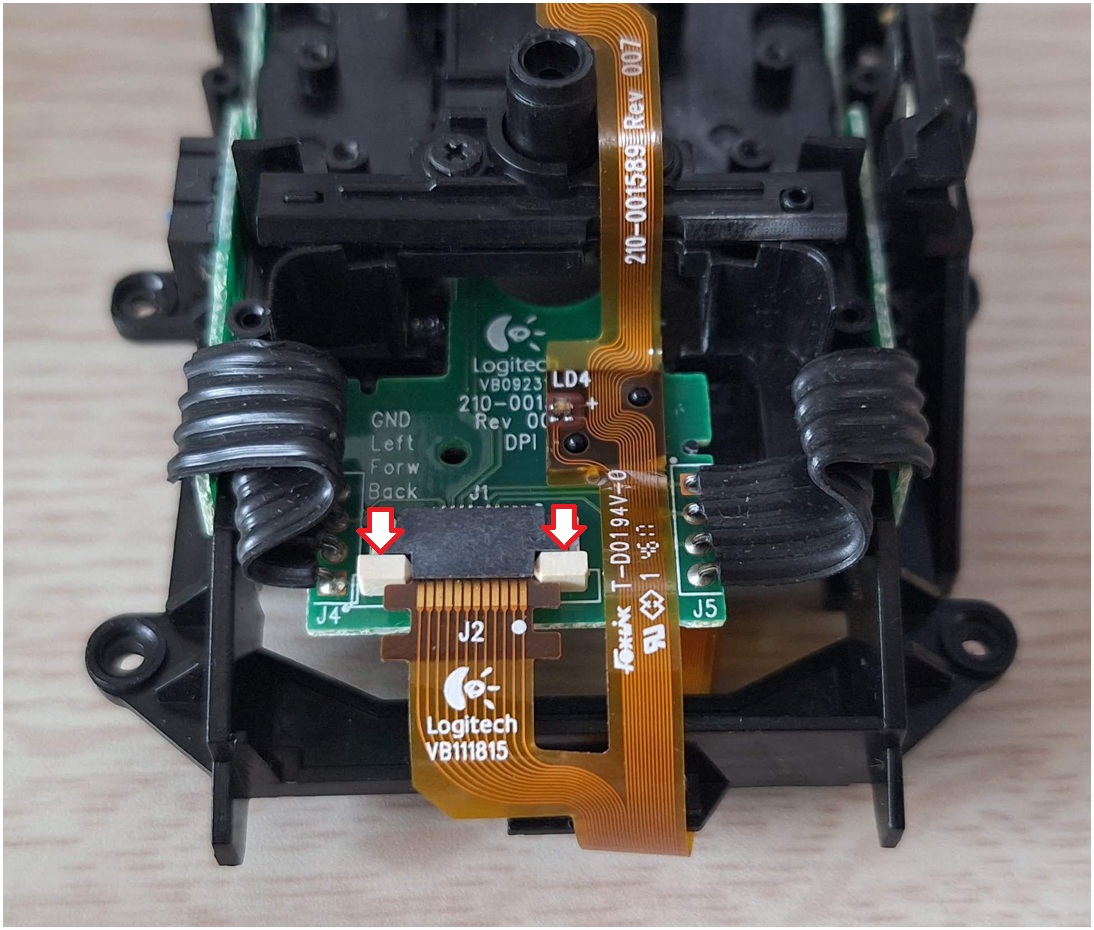

상단 PCB 부착된 FFC 케이블을 분리합니다.

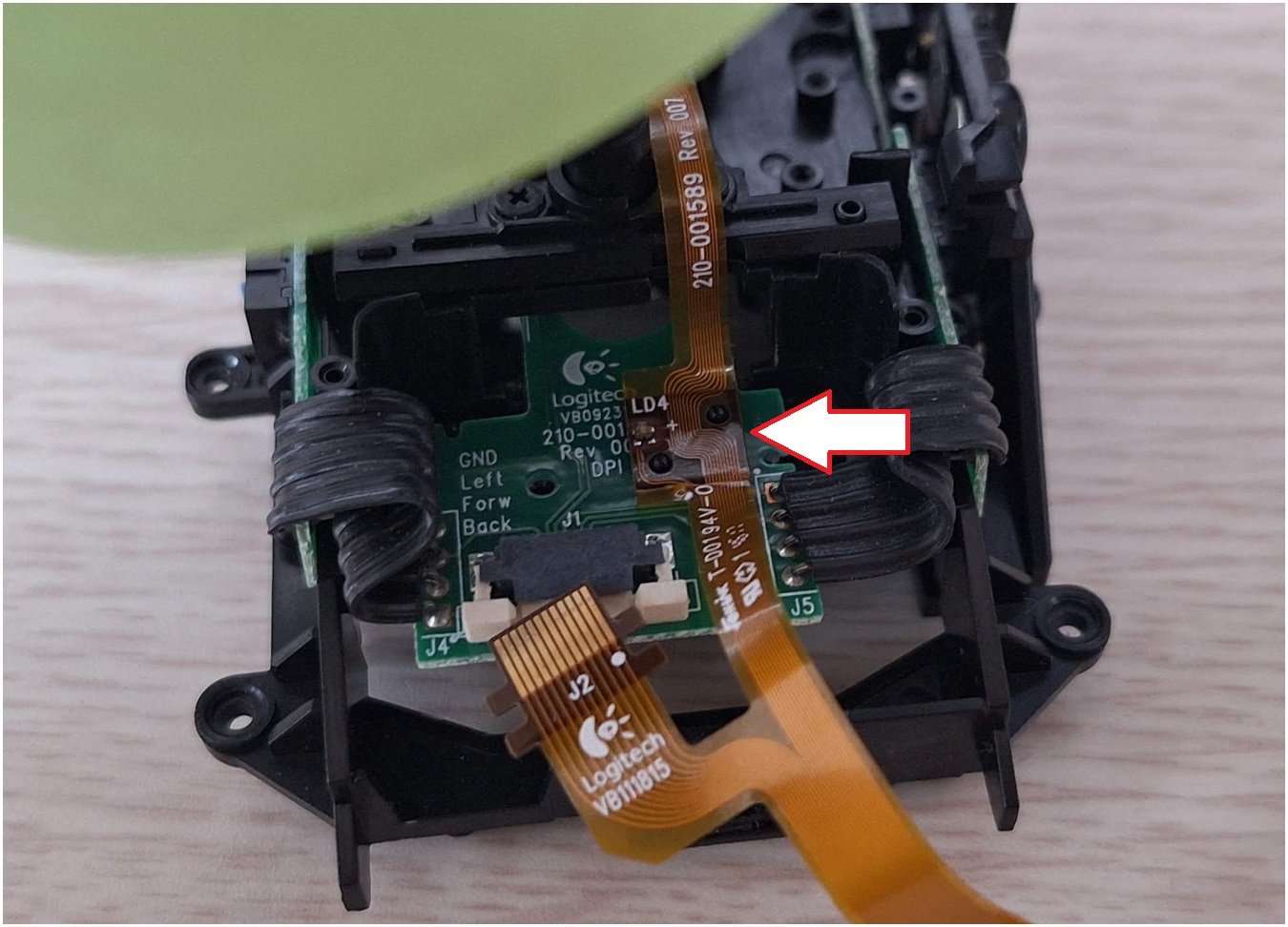

PCB에 붙어있는 FFC 케이블도 드라이기로 열을 가해서 제거합니다.

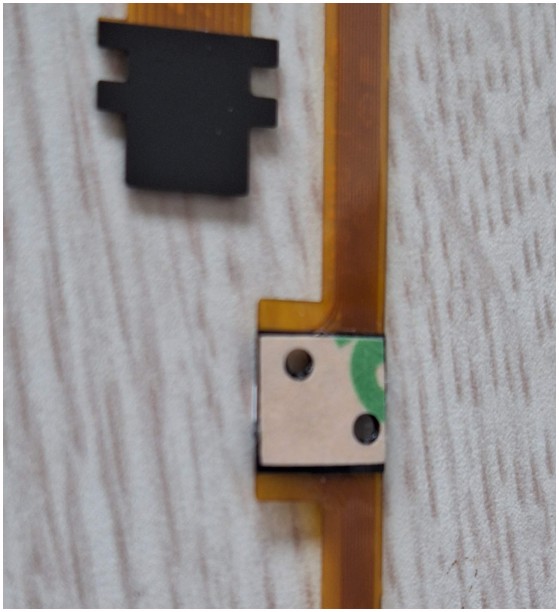

새로 구입한 FFC 케이블입니다..

작업 전 스티커를 먼저 제거해 주세요.

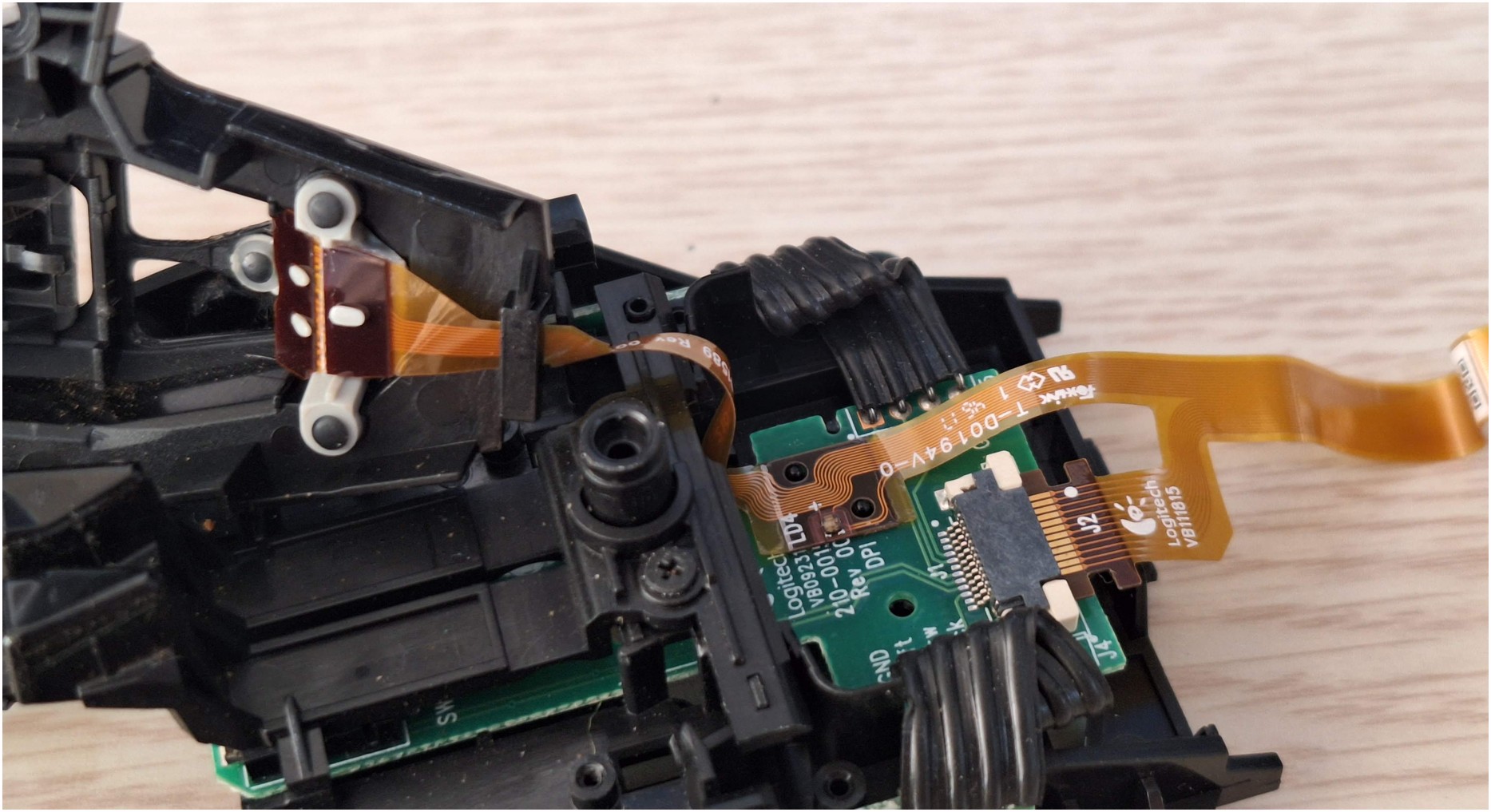

LED 부분을 먼저 작업해 줍니다. 생각보다 좀 어렵습니다.

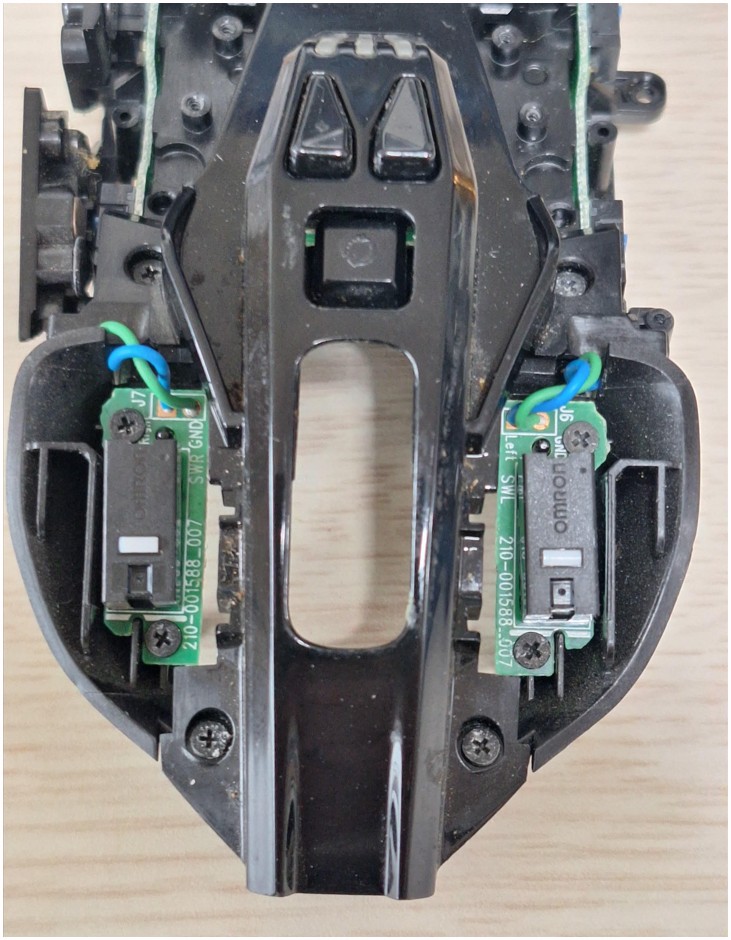

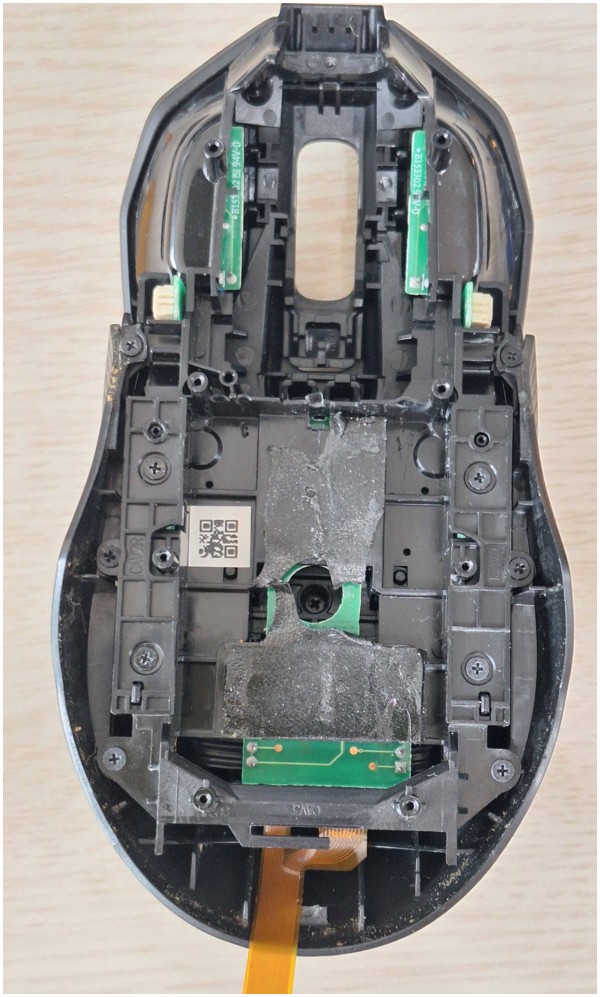

이제부터 마우스를 조립 하면서 작업을 해야 하는데 가장 먼저 마우스 스위치를 먼저 부착해 줍니다.

마우스 휠 커버도 부탁해 줍니다. 스위치 포함 나사는 총 8개입니다.

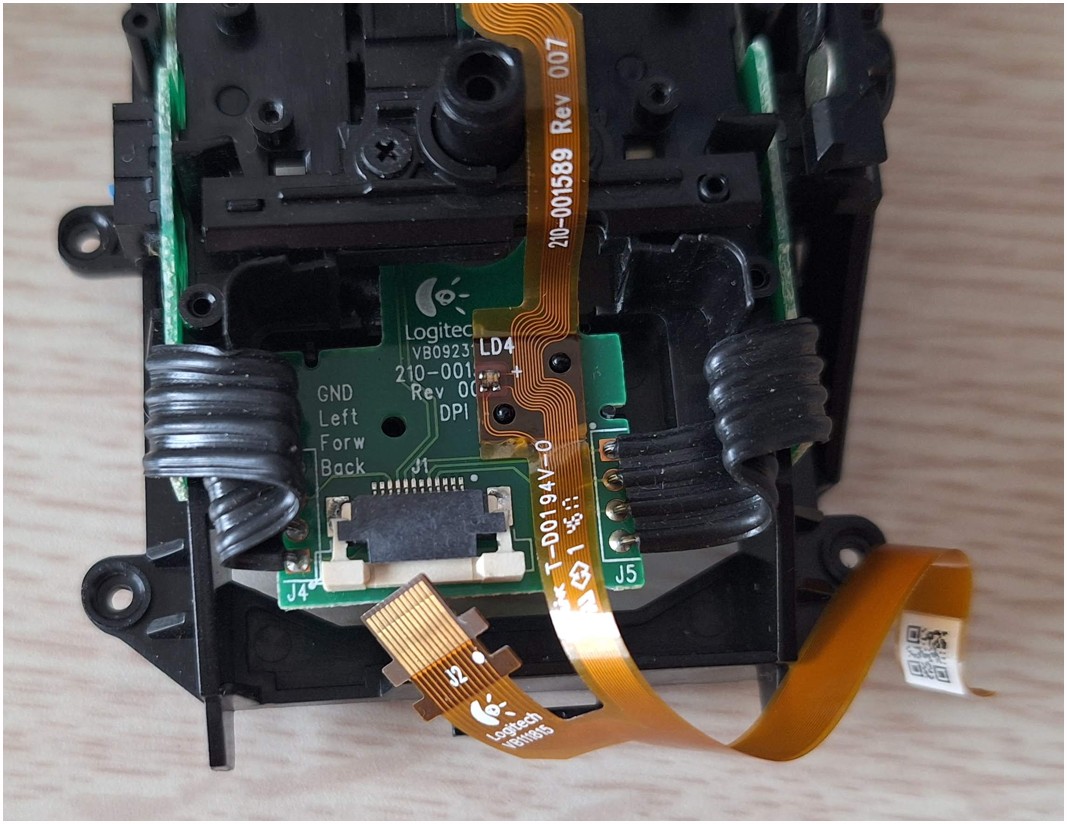

FFC 케이블 중간 부분을 상단 PCB에 부착해 줍니다..

상단 커버를 조립해 줍니다.

마우스 상단부분을 뒤집어서 나사를 고정해 줍니다. 나사는 총 11개입니다.

배터리를 붙여 줍니다.. 혹시나 모를 다음을 위해서 기존 양면 스티커를 조금 제거하고 장착하였습니다.

분해하면서 망했던 부분입니다... 배터리 먼저 꼽고, FFC 케이블을 장착하였습니다.



이거 할 때 누가 잡아주면 좋습니다.

마우스 하단 부분 나사를 고정해 줍니다. 나사는 총 7개입니다.

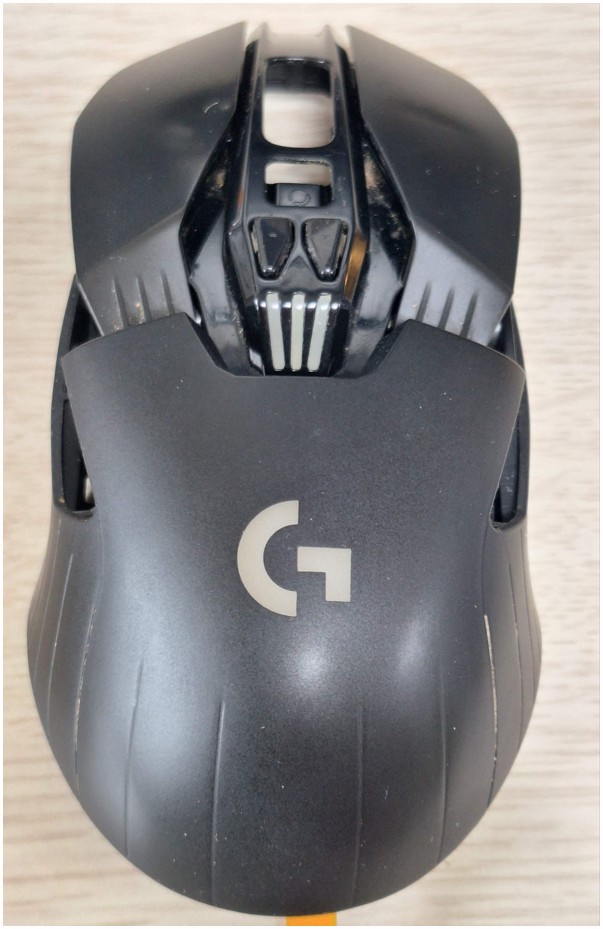

완성..



테스트해 보니



잘됩니다 ㅜㅜ



힘들었네요 .......
