#1 로지텍 G903 무선 충전 마우스 분해 방법 및 클릭 스위치, FFC 케이블 교체 방법 정리(더블클릭 오류 자가 수리)

지인의 새로운 수리 의뢰 물품이 입고되었는데,

이번엔 로지텍 무선 충전 마우스인 G903입니다.

뭔가 많이 비싸 보이고, 무지 어려워 보이네요 ㅡㅡ

지인에게 파손 면책 약속 받고 일단 수리시작 합니다..

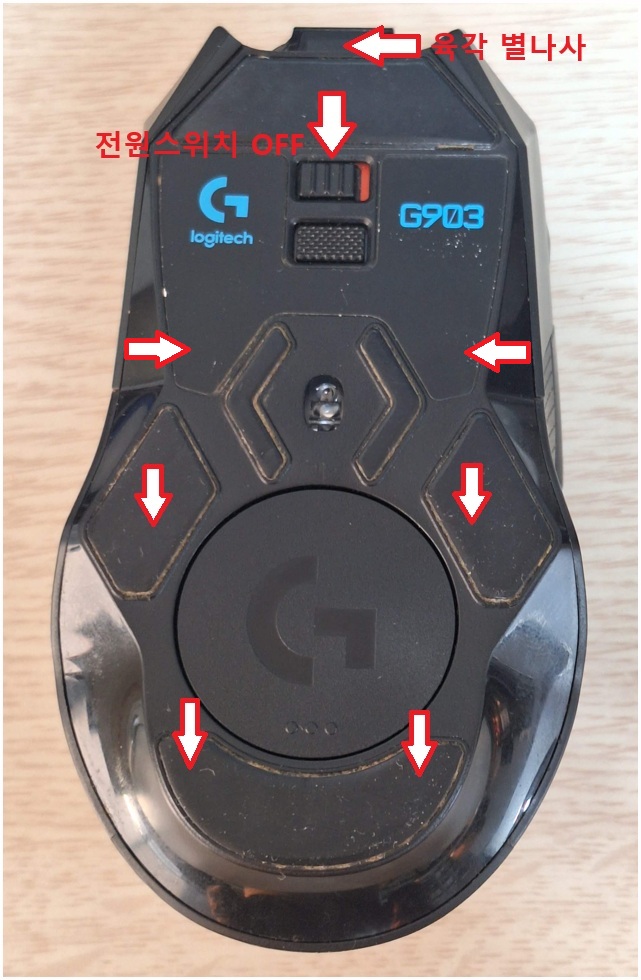

로지텍 G903 마우스를 분해하기 위해 가장 먼저 전원 스위치를 꺼주세요..

마우스 하단 면의 나사가 총 7개 있으며, 마우스 피트 4개를 떼어내야 하며,

마우스 센서 바로 위 스티커도 일부 떼어내야 합니다...

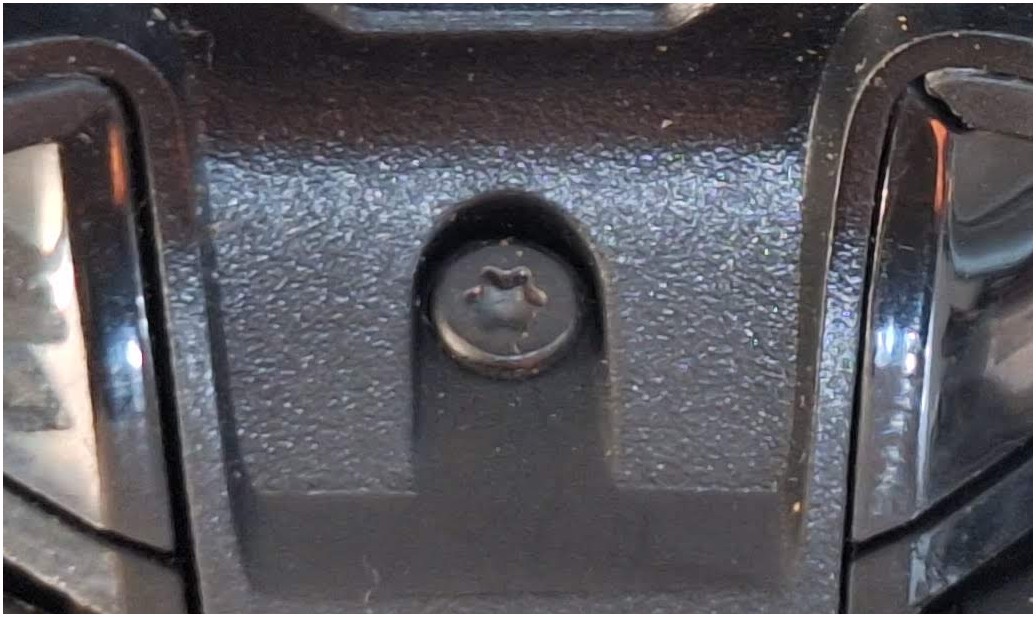

로지텍 G903 마우스에 장착된 나사 중 유일하게 육각 별 나사가 한 개 있습니다.

그래서 육각 별 나사를 풀 수 있는 드라이버도 준비해야 합니다.

마우스 좌우 스위치 버튼 부분을 분리합니다.

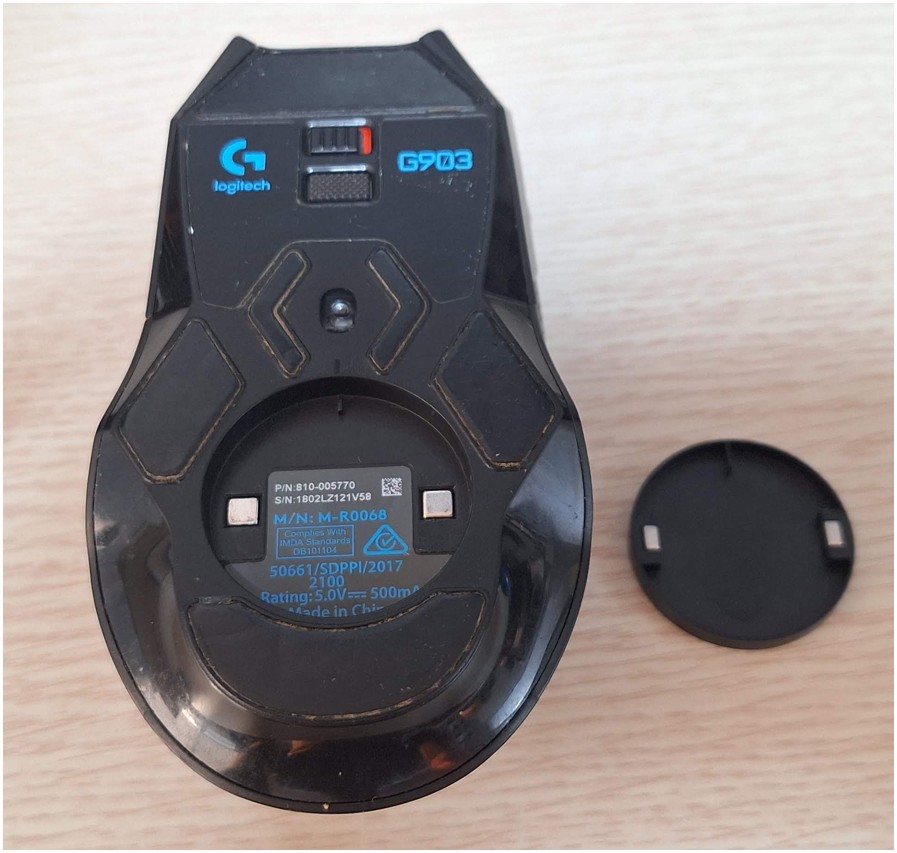

마우스 하단의 충전 단자 커버도 제거해 줍니다. (이건 안 떼어내도 되긴 하더라고요)

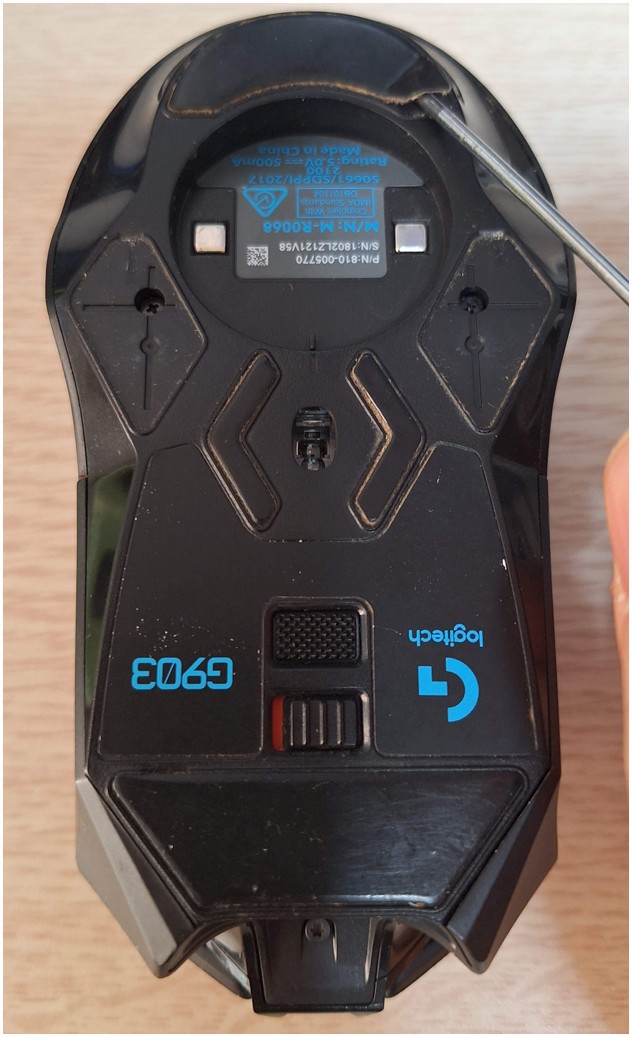

마우스 피트 부분에 열을 가해서 화살표 방향에 있는 홈에 (-) 드라이버로 마우스 피트를 살짝 들어 올려줍니다.

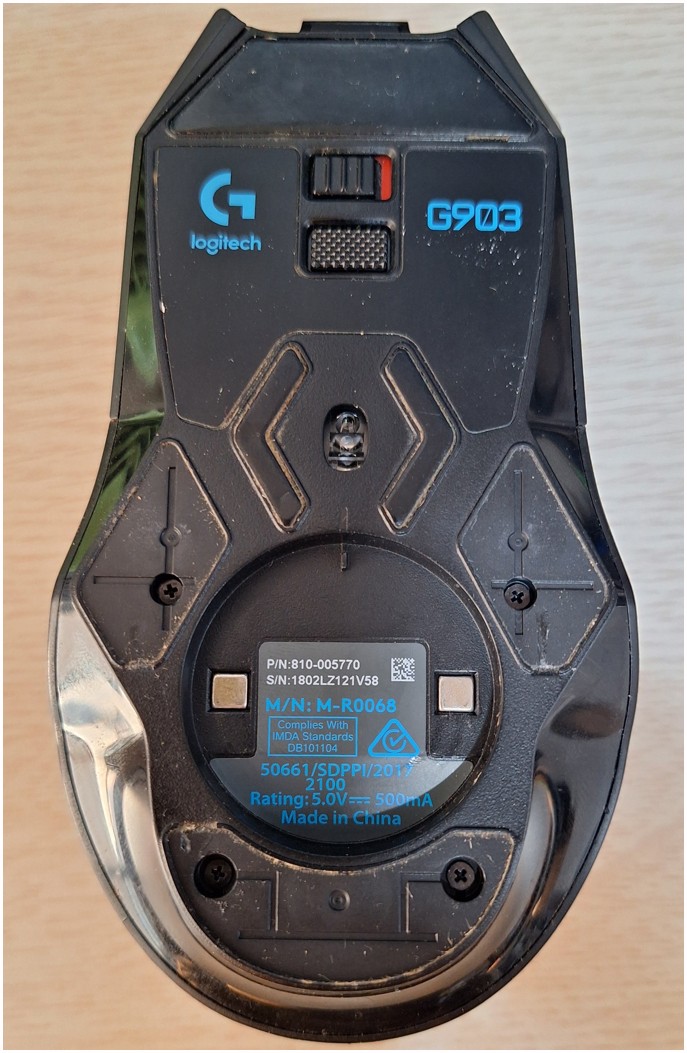

로지텍 G903 마우스 피트 4개를 제거하였습니다.

광센서 부분의 스티커도 열을 가해서 살짝 떼어 줍니다.

그리고 나사 6개를 풀어주세요.

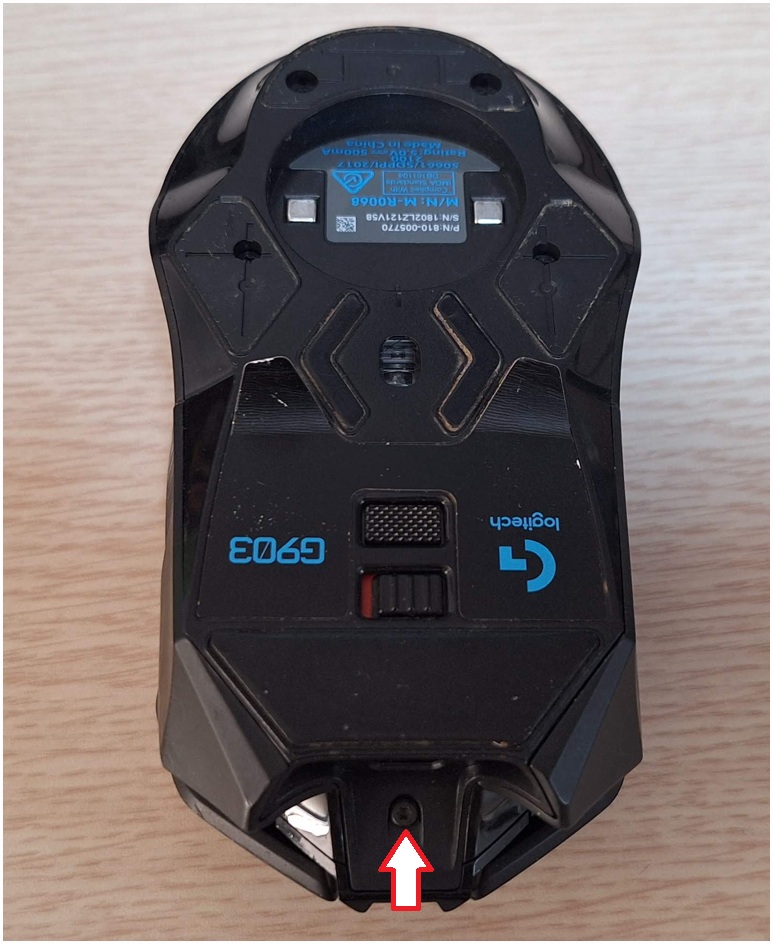

마우스 아랫면 상단부에 위치한 육각 별 나사도 풀어줍니다.

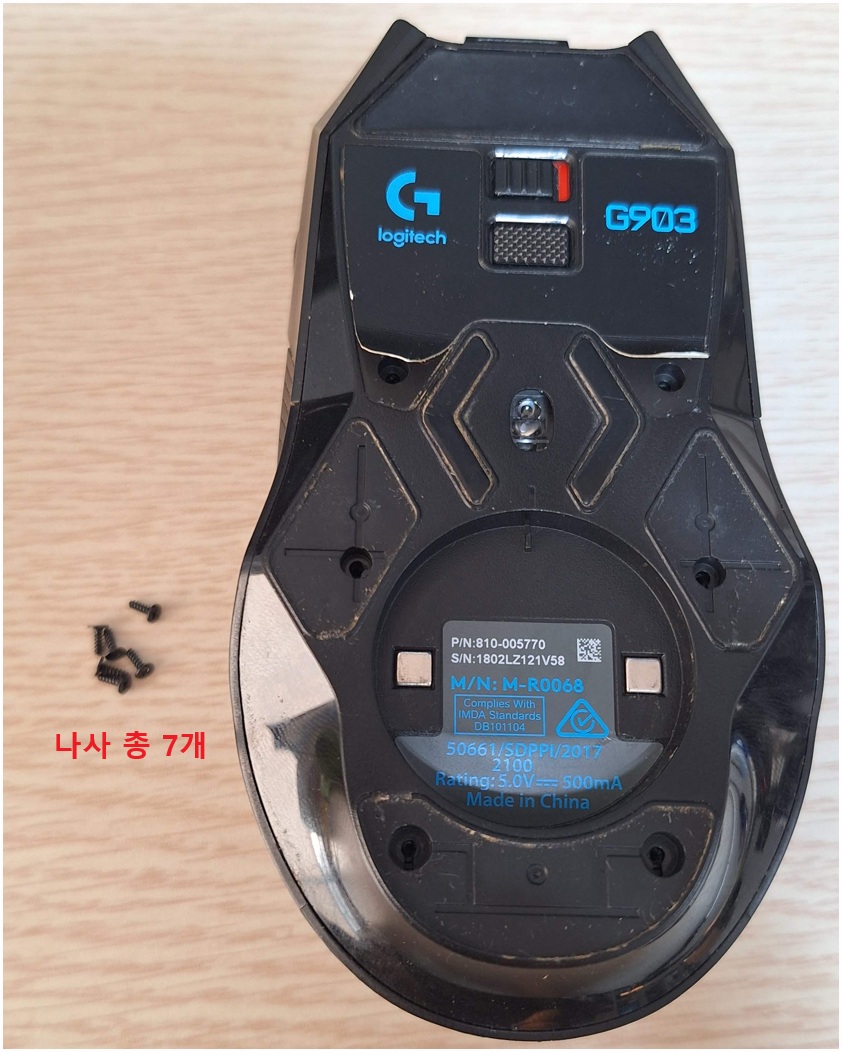

총 7개의 나사가 제거되었습니다.. 따로 잘 모아두세요..

마우스 앞쪽을 살짝 들어 올려주면 상단부와 하단부가 분리됩니다.

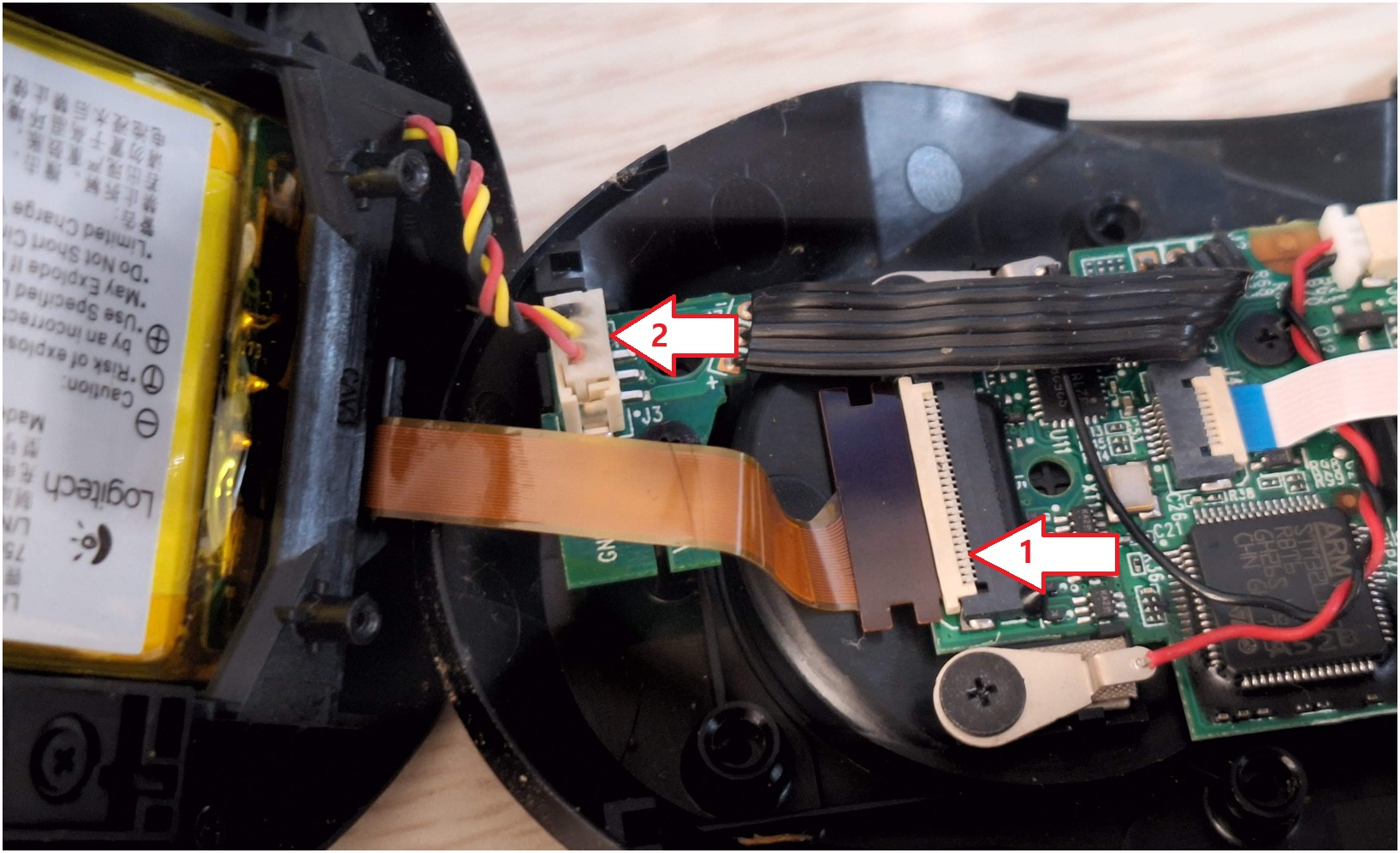

배터리 부분과 FFC 케이블을 분리해 줍니다.

FFC 케이블을 먼저 빼주고, 그다음 배터리 연결단자를 제거해 주세요...

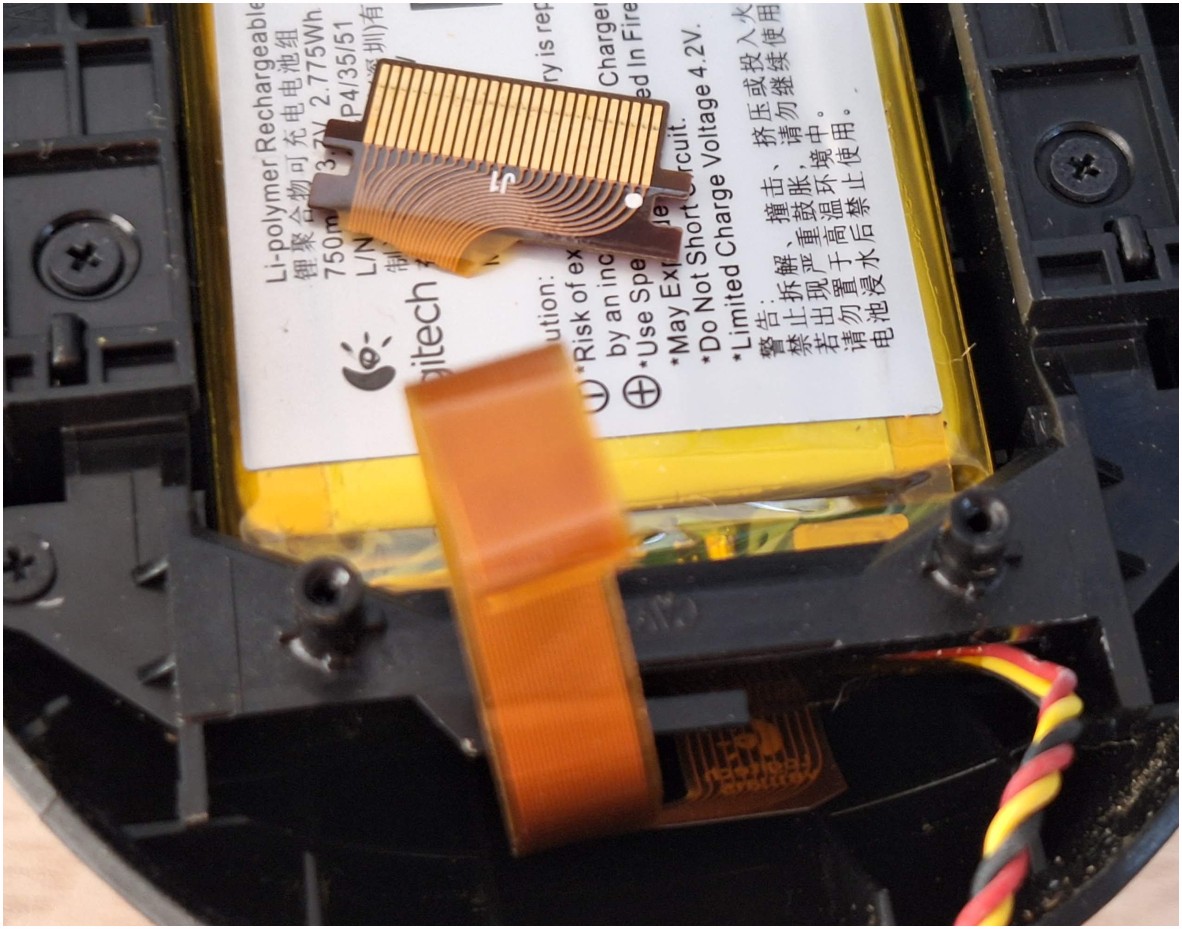

저는 반대로 하다가 잘못되어서 FFC 케이블이 끊어져 버렸습니다.

여기서 작업을 멈출까 하다가, 검색해 보니 FFC 케이블만 따로 판매하길래,

지인분께 말씀드리고, 2개를 구입했습니다.

알리보다 국내에서 판매하는 게 더 저렴하네요..

로지텍 G903 분해과정 중 가장 어려운 부분이, 배터리를 분리하는 과정입니다.

튼튼한 양변 테이프로 붙어있는데, 저는 헤어 드라이기를 이용해 배터리 틈 사이로 열을 가해서

(-) 드라이버로 살살 들어 올렸습니다.

(대략 10분 넘게 씨름한 거 같습니다)

열을 너무 가해도 안되고, (-) 드라이버로 너무 세게 들어 올려도 안됩니다..

배터리 분리 중 실수하면 배터리 화재나 손상 있을 수 있어 진짜 진짜 주의하셔야 합니다.

배터리 제거에 자신이 없다면, 사설 수리점에 맡기시는 걸 추천합니다..

마우스에 장착된 배터리를 무사히 분리하였습니다.. 힘들었네요 ㅠㅠ

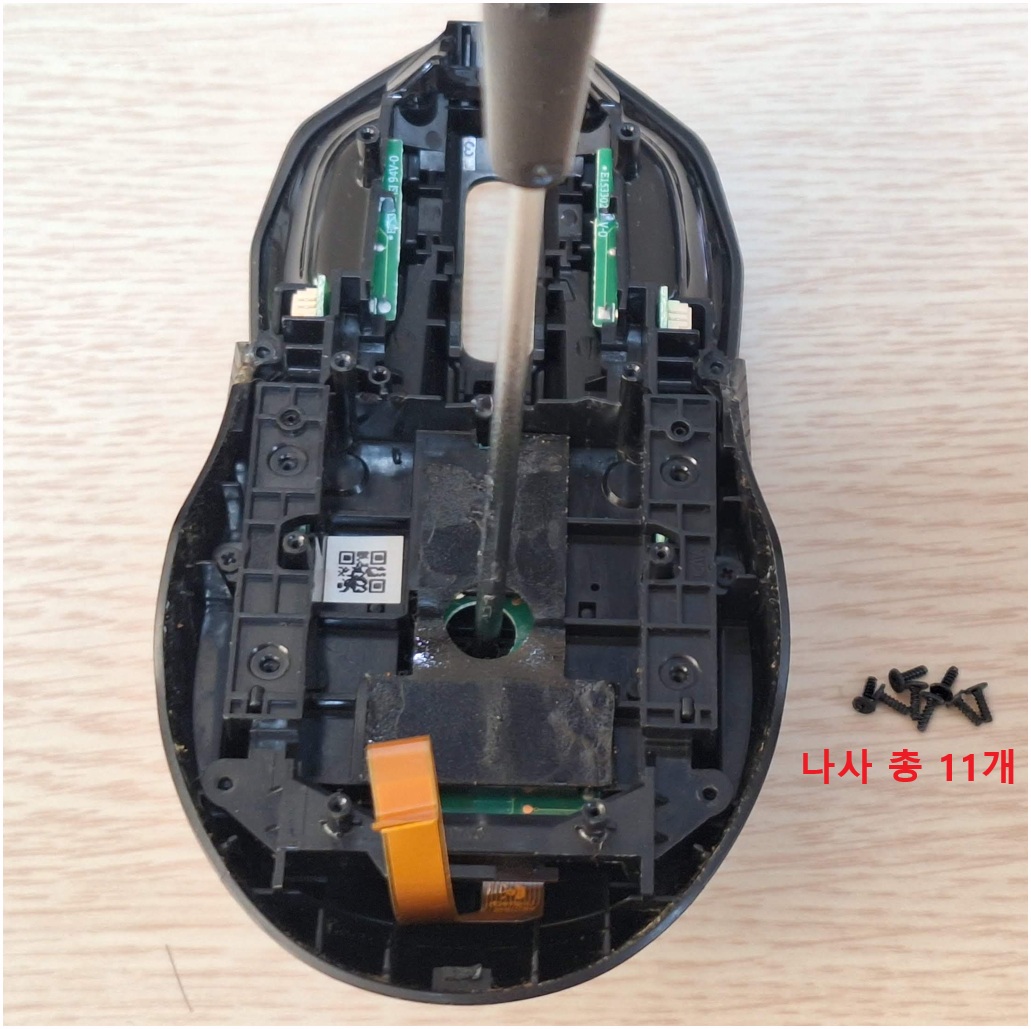

다음 단계는 표시된 위치에 나사 총 11개를 풀어주면 됩니다.

나사 한 개는 가운데 깊숙이 위치해 있습니다.

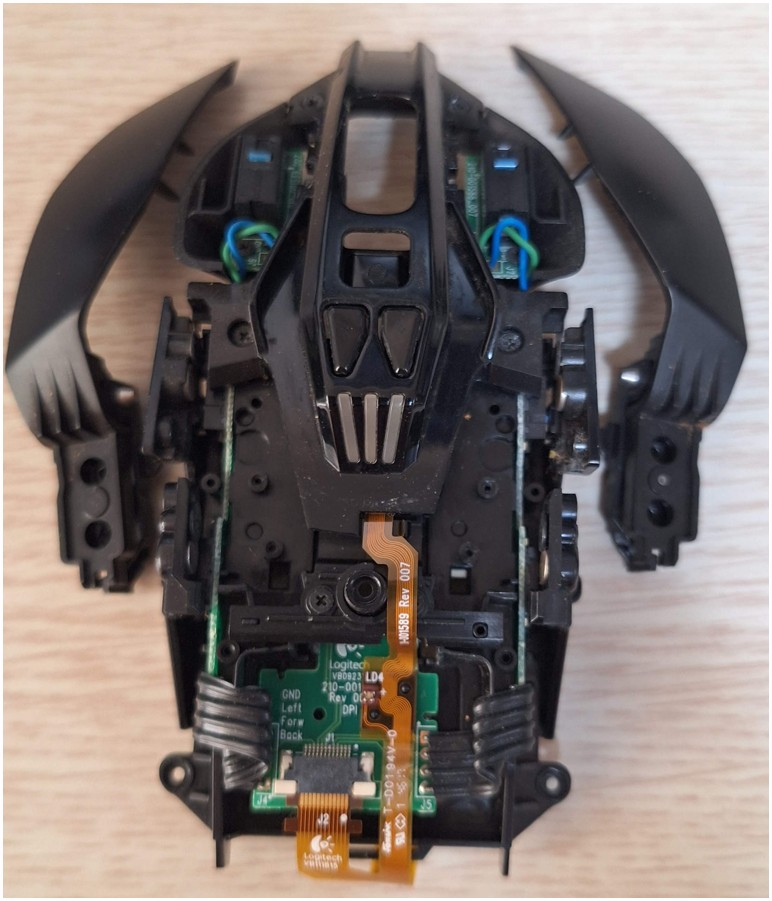

나사를 모두 풀었다면 상단 커버를 분리합니다.

상단 커버 분리 후 표시된 4개의 나사를 풀어 줍니다.

손가락으로 클릭하는 커버를 분리해 줍니다..

일단 작업은 여기까지 진행하고..

손상된 FFC 케이블이 도착하면, 마저 수리를 이어가도록 하겠습니다.

간단히 끝날 일인데 일이 좀 커졌네요 ...

---
